EKVKHPC
Двухходовой клапан в сборе для конвектора теплового насоса
4PW56903-7A
Инструкция по монтажу
2

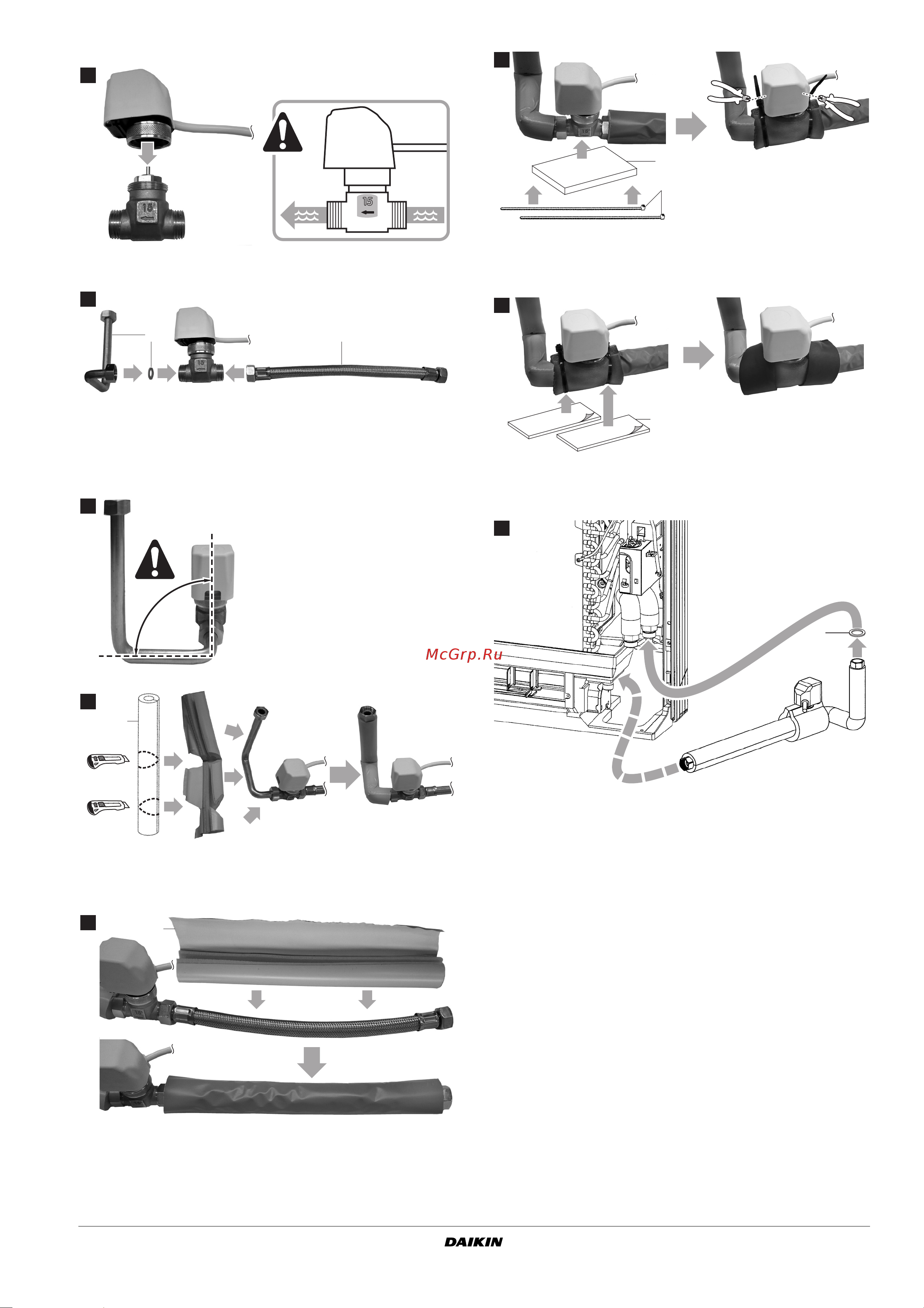

Трубопровод подачи воды
Смонтируйте, как показано выше (обратите внимание на
направление, указанное стрелкой на 2-ходовом клапане).
1
Детали, входящие в комплектацию конвектора
теплового насоса
2
Гибкий шланг (2х со стандартной 1/2-дюймовой
внутренней резьбой)
1
Деталь, входящая в комплектацию конвектора
теплового насоса
1
Термоизоляция
2
2
3
1
90°
4
Проследите за подключением
трубопровода к 2-ходовому
клапану под правильным углом,
в противном случае продолжить
монтаж невозможно.
5
1
6
1
1
Изоляционный материал для 2-ходового клапана
2
Хомуты
1
Изоляционный материал для трубных
соединений
1
Деталь, входящая в комплектацию конвектора
теплового насоса
7
1
2
8
1
9
1
Содержание
- Инструкция по монтажу 1
- Инструкция по монтажу 2
- Принадлежности входящие в комплект 2
- Присоединение конвектора теплового насоса через 2 ходовой клапан к трубопроводу по месту монтажа 2
- Смонтируйте 2 ходовой клапан в сборе на конвекторе теплового насоса 2
- Монтаж электропроводки 2 ходового клапана 5
- Присоединение к трубопроводу по месту монтажа 5
