Инструкция по монтажу
1
EKVKHPC
Двухходовой клапан в сборе для конвектора теплового насоса
4PW56903-7A
Оригиналом руководства является текст на английском языке.
Те кст на других языках является переводом с оригинала.
Данный комплект дополнительного оборудования предназначен
для конвекторов теплового насоса производства компании
Daikin.
Агрегаты оснащены патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными специа-
листами и проводиться в соответствии с общеевропейскими и
национальными стандартами.

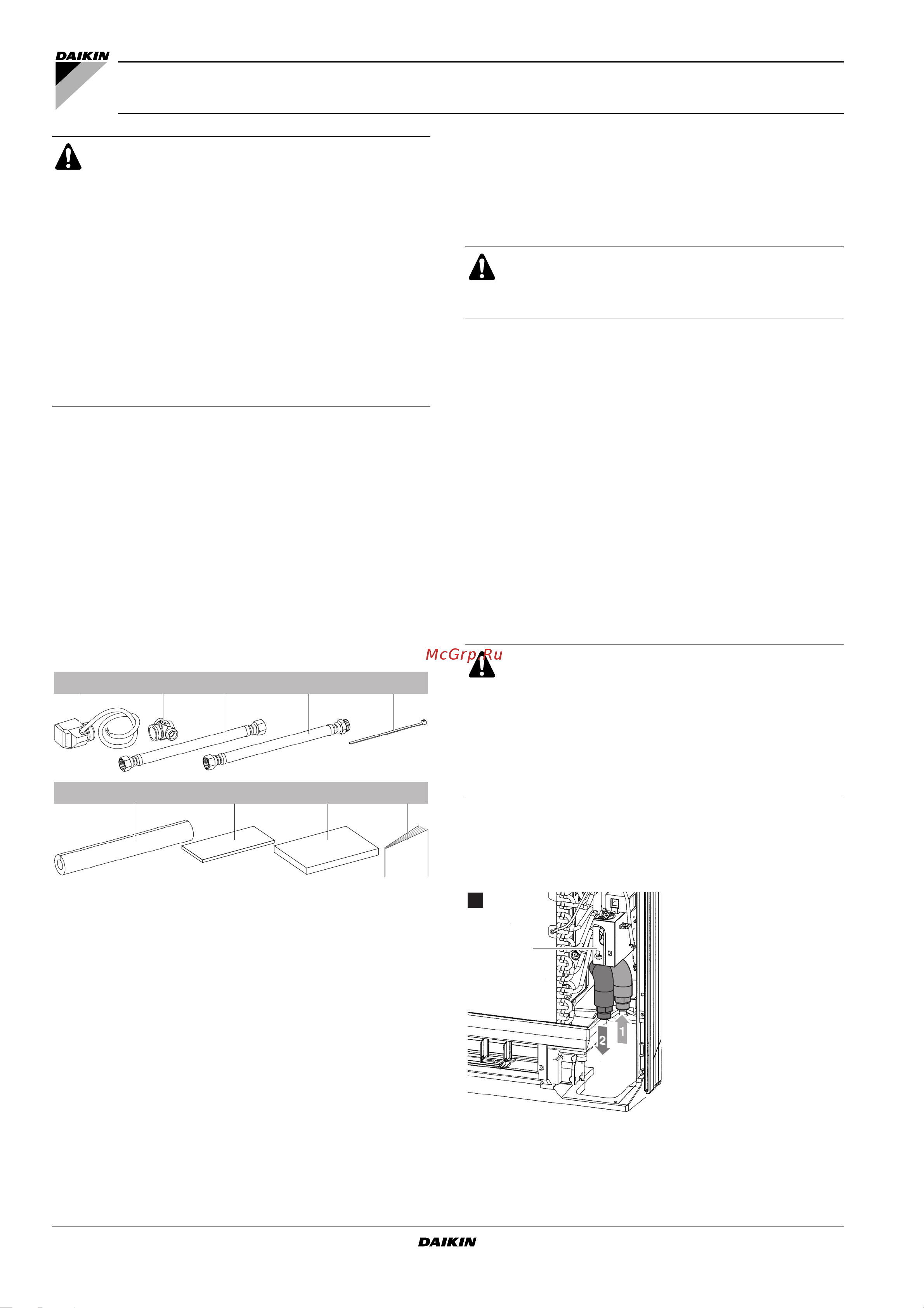

Принадлежности, входящие в комплект
Присоединение конвектора теплового
насоса через 2-ходовой клапан
к трубопроводу по месту монтажа
Подробные указания по монтажу внутреннего агрегата см.
в прилагаемой к агрегату инструкции.
Проникновение в контур циркуляции воды воздуха, механичес-
ких частиц и грязи может привести к поломке агрегата. Поэтому
при подсоединении контура циркуляции воды соблюдайте
следующие правила.
■ Используйте только чистые трубы.
■ При удалении заусенцев направляйте конец трубы вниз.
■ При прокладке сквозь стену закрывайте конец трубы,
чтобы в неё не попадали грязь и пыль.
■ Герметизируйте соединения хорошим резьбовым гермети-
ком. Уплотнения должны быть способны выдерживать
давление и температуру, возникающие в системе.
■ Используя нелатунные металлические трубы, обязательно
изолируйте оба материала друг от друга, чтобы предот-
вратить гальваническую коррозию.
■ Латунь является мягким материалом, поэтому при под-
соединении контура циркуляции воды пользуйтесь соот-
ветствующими инструментами. Применение неподходящих
инструментов приведет к повреждению труб.
Смонтируйте 2-ходовой клапан в сборе на
конвекторе теплового насоса
Монтаж 2-ходового клапана и его подключение к конвектору
теплового насоса производятся в изложенном далее порядке.
EKVKHPC
Двухходовой клапан в сборе для
конвектора теплового насоса
Инструкция по монтажу
Приступая к монтажу, внимательно ознакомьтесь
с данной инструкцией. Не выбрасывайте ее.
Сохраните ее для использования в будущем
в качестве справочника.
Неверная установка системы, неправильное под-
ключение устройств и оборудования могут привести
к поражению электротоком, короткому замыканию,
протечкам жидкости, возгоранию и другому ущербу.
Всегда применяйте только то дополнительное
оборудование, которое изготовлено компанией Daikin
и предназначено именно для данного оборудования.
К монтажу оборудования допускаются только
квалифицированные специалисты.
Если есть сомнения по поводу установки или
эксплуатации системы, обратитесь за советом и
дополнительной информацией к ближайшему дилеру.
1
Выключатель
2
Двухходовой клапан
3
Гибкий шланг (2х со стандартной 1/2-дюймовой
внутренней резьбой)
4
Гибкий шланг (со стандартной 1/2-дюймовой
внутренней резьбой и стандартной 1/2-дюймовой
наружной резьбой)
5
Хомут
6
Термоизоляция
7
Изоляционный материал для трубных соединений
8
Изоляционный материал для 2-ходового клапана
9
Инструкция по монтажу
12345
6789
2x
2x 3x
При подсоединении труб будьте аккуратны,
старайтесь не деформировать их применением
излишней силы. Деформация труб может стать
причиной неправильной работы агрегата.
■ Агрегат следует использовать только в закрытых
системах водоснабжения. Использование
в открытых системах водоснабжения приведёт
к избыточной коррозии водопроводящих труб.
■ Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покрытием.
Может начаться активная коррозия таких
деталей, поскольку во внутреннем контуре
циркуляции воды применяются медные трубы.
1
3
1
Подача воды
2
Спуск воды
3
Распредели-
тельная коробка
конвектора
теплового насоса
