18

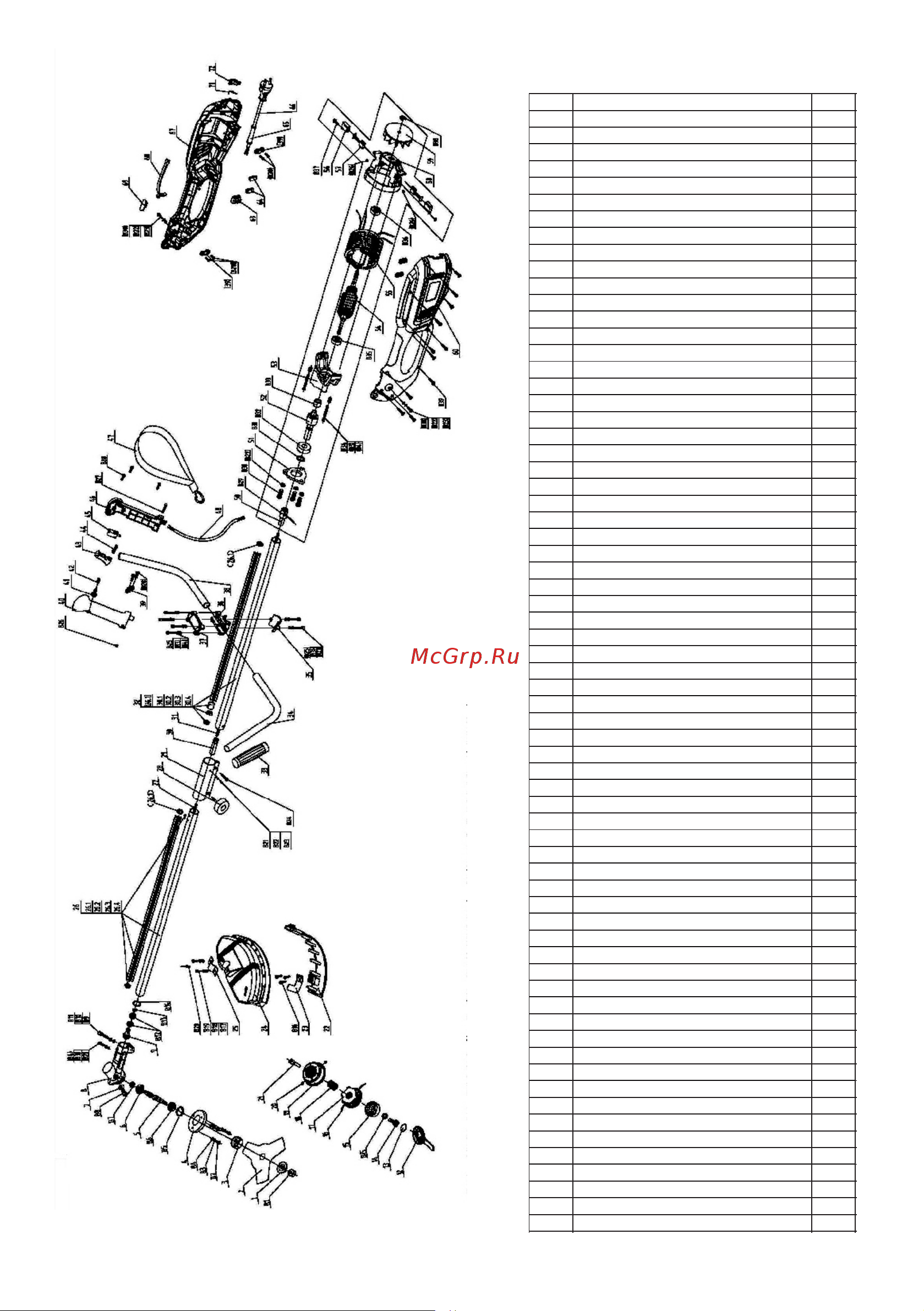

Деталировка BR-1800B
1 Колодка прессовая 1
2 Нож 1
3 Пластина верхняя 1
4 Крышка с фланцем 1
5 Вал приводной 1
6 Шестерня приводная 1
7 Прокладка герметичная 1
8 Корпус редуктора 1
9 Вал-шестерня вводный 1
12 Ключ гаечный 1
13 Пробка 1
14 Болт B квадратный 1
15 Крышка намотки шнура 1
16 Шнур нейлоновый диа. 2.0*5000 мм 1
17 Гнездо шнура 1
18 Пружина выдвижная 1
19 Обойма шнура 1
20 Вкладыш 2
21 Полуось В шестиугольная 1
22 Экран защитный 1
23 Нож 1
24 Экран защитный 1
25 Пластина нижняя защитного экрана 1
26 Группа рабочая А алюминиевой трубы 1
26,1 Кольцо-шестерня коронная 2
26,2 Труба пластиковая А 1
26,3 Труба алюминиевая А 1
26,4 Язычок 1
27 Вал гибкий А длина 784 мм 1
28 Барашек 1
29 Соединитель 1
30 Комплект соединительный вала А 1
31 Вал гибкий В длина 584 мм 1
32 Группа рабочая В алюминиевой трубы 1
Кольцо демпфирующее 2
32,1 Шайба распорная 1
32,2 Разрез вставной 1
32,3 Труба пластиковая В длина 519 мм 1
32,4 Труба алюминиевая В 1
33 Оболочка 1
34 Руль А велосипедного типа 1
35 Пластина нижняя 1
36 Блок направляющий 1
37 Пластина верхняя 1
38 Труба стальная В 1
39 Полка для укладки провода 3
40 Рукоятка левая 1
41 Защита переключателя 1
42 Пружина диа. 0.6x10.2 мм 1
43 Переключатель 1
44 Пружина диа. 0.6x22 мм 1
45 Переключатель KW3(KW7)/TMSW2-1 1
46 Рукоятка правая 1
47 Ремень плечевой 1
48 Провод соединительный 1
50 Комплект соединительный вала В 1
Гнездо 1
Пластиковый 1
51 Крышка наконечника подшипника 1
52 Вал приводной шестерни 1
53 Крышка передняя электродвигателя 1
54 Ротор 1
55 Статор 1
56 Переходник медный 2
57 Щётка электрическая 2
58 Крышка задняя электродвигателя 1
59 Вентилятор 1
60 Корпус мотора А 1
