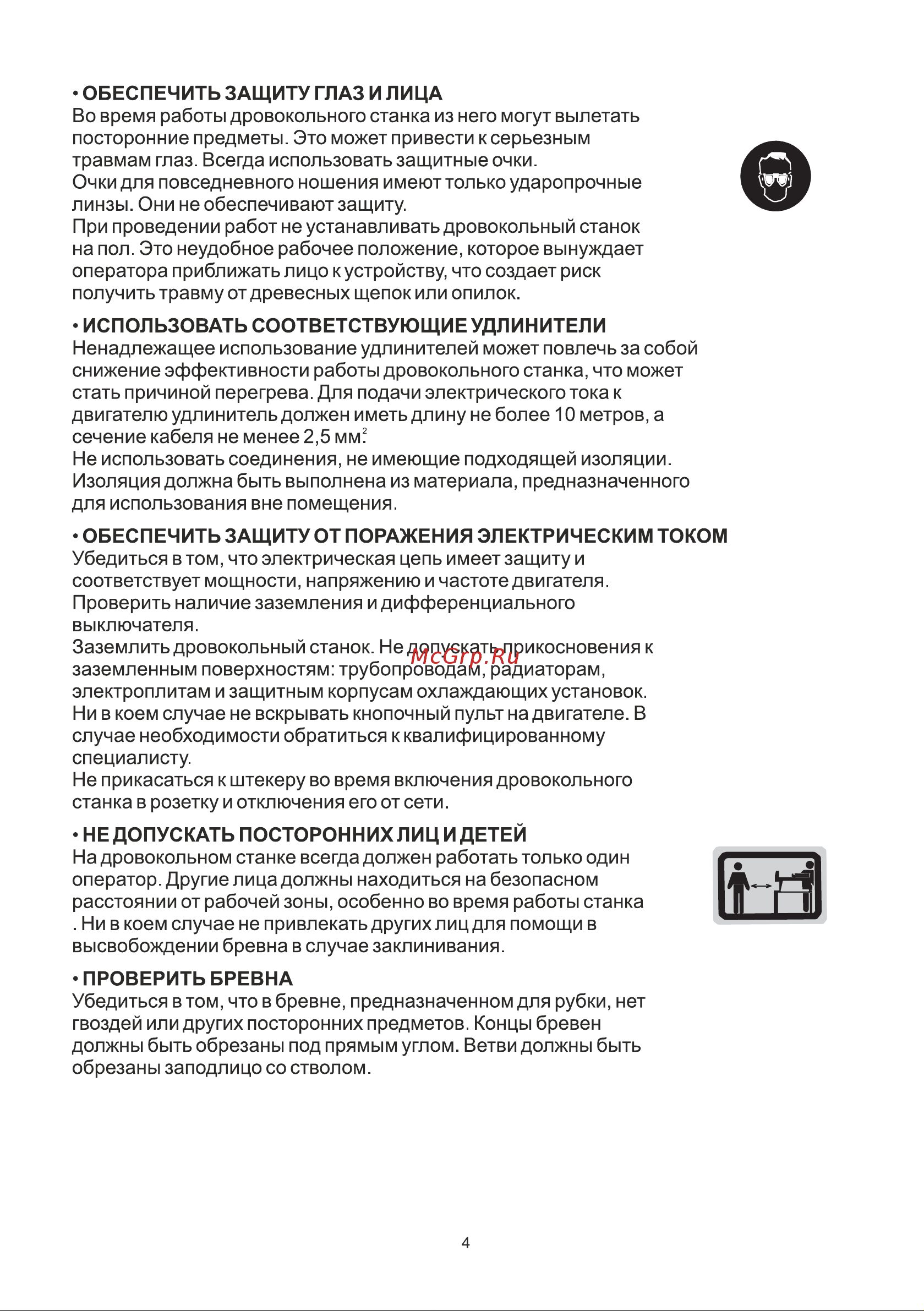

ОБЕСПЕЧИТЬ ЗАЩИТУ ГЛАЗ И ЛИЦА Во время работы дровокольного станка из него могут вылетать посторонние предметы Это может привести к серьезным травмам глаз Всегда использовать защитные очки Очки для повседневного ношения имеют только ударопрочные линзы Они не обеспечивают защиту При проведении работ не устанавливать дровокольный станок на пол Это неудобное рабочее положение которое вынуждает оператора приближать лицо к устройству что создает риск получить травму от древесных щепок или опилок ИСПОЛЬЗОВАТЬ СООТВЕТСТВУЮЩИЕ УДЛИНИТЕЛИ Ненадлежащее использование удлинителей может повлечь за собой снижение эффективности работы дровокольного станка что может стать причиной перегрева Для подачи электрического тока к двигателю удлинитель должен иметьдлину не более 10 метров а сечение кабеля не менее 2 5 мм Не использовать соединения не имеющие подходящей изоляции Изоляция должна быть выполнена из материала предназначенного для использования вне помещения ОБЕСПЕЧИТЬ ЗАЩИТУ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ Убедиться в том что электрическая цепь имеет защиту и соответствует мощности напряжению и частоте двигателя Проверить наличие заземления и дифференциального выключателя Заземлить дровокольный станок Не допускать прикосновения к заземленным поверхностям трубопроводам радиаторам электроплитам и защитным корпусам охлаждающих установок Нив коем случае не вскрывать кнопочный пульт на двигателе В случае необходимости обратиться к квалифицированному специалисту Не прикасаться к штекеру во время включения дровокольного станка в розетку и отключения его от сети НЕ ДОПУСКАТЬ ПОСТОРОННИХ ЛИЦ И ДЕТЕЙ На дровокольном станке всегда должен работать только один оператор Другие лица должны находиться на безопасном расстоянии от рабочей зоны особенно во время работы станка Нив коем случае не привлекать других лиц для помощи в высвобождении бревна в случае заклинивания ПРОВЕРИТЬ БРЕВНА Убедиться в том что в бревне предназначенном для рубки нет гвоздей или других посторонних предметов Концы бревен должны быть обрезаны под прямым углом Ветви должны быть обрезаны заподлицо со стволом 4 М
