BRAIT BLS525S [6/20] Технические характеристики

Содержание

• Не руководство по эксплуатации 1
• Пвиатт 1
• Диаметр бревна указывается для справки рубка маленького бревна может оказаться затруднительной если на нем имеются выступы или если его волокна имеют чрезмерную жесткость с другой стороны рубка бревен с нормальными волокнами не вызовет сложностей даже если их диаметр превышает указанный максимальный диаметр рисунок приведен ниже 6
• Использования он разработан для эксплуатации при температурах окружающей среды от 5 с до 40 с на высоте не более 1000 м над средним уровнем моря влажность окружающей среды должна составлять менее 50 при 40 с хранение и перевозка производится при температурах от 25 с до 55 с 6
• Комплектация 6
• Модель вь55253 поставляется со стойкой 6
• Технические характеристики 6
• Требования по электропитанию подключить выводы питания к стандартному источнику 220 в 10 50 гц 1 гц оборудованному устройствами защиты от падения напряжения перенапряжения сверхтока а также устройством защитного отключения с отключающим дифференци альным током 0 03 а 6
• Условия эксплуатации данный дровокольный станок относится к оборудованию для бытового 6
• Гидравлических 8
• Соединений 8
• Схема 8
• Электрических 8
• Диагностика неисправностей 13
• Схематическое изображение деталей 14
• Барашковая гайка 15
• Боковая планка 15
• Болт 15
• Болт крепления кожуха 15
• Вал шестерни гидронасоса 15
• Винт 15
• Втулка 15
• Втулка клапана 15
• Выключатель 15
• Гайка 15
• Гайка крепления рычага 15
• Гидроцилиндр 15
• Гроверная шайба 15
• Заглушка 15
• Задняя крышка 15
• Защита кабеля 15
• Защитная панель 15
• Кожух двигателя 15
• Колесо 15
• Колпачек гайки 15
• Колпачек колеса 15
• Кольцо поршневое 15
• Кольцо уплотнительное 15
• Конденсатор 15
• Корпус выключателя 15
• Корпус редуктора гидронасоса 15
• Корпус толкателя 15
• Крыльчатка 15
• Крышка 15
• Крышка гидронасоса 15
• Крышка мотора 15
• Левая подставка двигателя 15
• Медная прокладка 15
• Мотор 15
• Опорный фиксатор толкателя 15
• Основание заднее 15
• Основание переднее 15
• Палец крепления колеса 15
• Передняя крышка 15
• Пластиковая вставка 1 15
• Пластиковая вставка 2 15
• Поршень 15
• Правая подставка двигателя 15
• Прокладка 15
• Пружина 15
• Пружина клапана 15
• Пружина сенсорной втулки 15
• Рама 15
• Регулировочный винт 15
• Ручка 15
• Ручка рычага 15
• Рычаг 15
• Сальник 15
• Сальник штока поршня 15
• Сенсорная втулка 15
• Соединительная колодка 15
• Список запасных частей 15
• Стальной шарик 15
• Стопорная шайба 15
• Стопорное кольцо 15
• Шайба 15
• Шестерня 15
• Шпилька 15
• Шток клапана 15
• Шток поршня 15
• Щуп уровня масла 15
• Гарантийные обязательства 16
• Инструкции указанные в данном руководстве не относятся к абсолютно всем ситуациям 16
• Которые могут возникнуть оператор должен осознавать что контроль над практической эксплуата цией и соблюдение всех предосторожностей входит в его непосредственные обязанности 16
• П о ку п ател ь_______________________________ 16
• С условиями гарантии ознакомлен претензий к комплектации и внешнему виду не имею 16
• Телефон центрального сервисного центра 7 342 214 52 12 www fdbrait ru 16
• Действителен при заполнении 17
• Талон 1 17
• Талон 2 17
• Владелец 18
• Владелец ________________________________________________________ 18
• Дата ремонта м п 18
• Заполняет ремонтное предприятие 18
• Исполнитель 18
• Утверждаю _____________________________________________________ 18

Похожие устройства

• BRAIT BJS80 Инструкция по эксплуатации
• BRAIT BJS55 Инструкция по эксплуатации
• BRAIT BJS100 Инструкция по эксплуатации
• BRAIT BJS65/700 Инструкция по эксплуатации
• BRAIT BJS85/850L Инструкция по эксплуатации
• BRAIT BAG150I Инструкция по эксплуатации
• BRAIT BAG180I Инструкция по эксплуатации
• BRAIT BAG230I Инструкция по эксплуатации
• BRAIT BAG125Al Инструкция по эксплуатации
• BRAIT BAG125AIR Инструкция по эксплуатации
• BRAIT BAG125P Инструкция по эксплуатации
• BRAIT BAG125BI Инструкция по эксплуатации
• BRAIT BAG125/1200CV Инструкция по эксплуатации
• BRAIT BAG150/1400 Инструкция по эксплуатации
• BRAIT BAG180/1800S Инструкция по эксплуатации
• BRAIT BAG180S Инструкция по эксплуатации
• BRAIT BAG230S Инструкция по эксплуатации
• BRAIT DH65 Инструкция по эксплуатации
• BRAIT DH95 Инструкция по эксплуатации
• BRAIT BRH26D Инструкция по эксплуатации

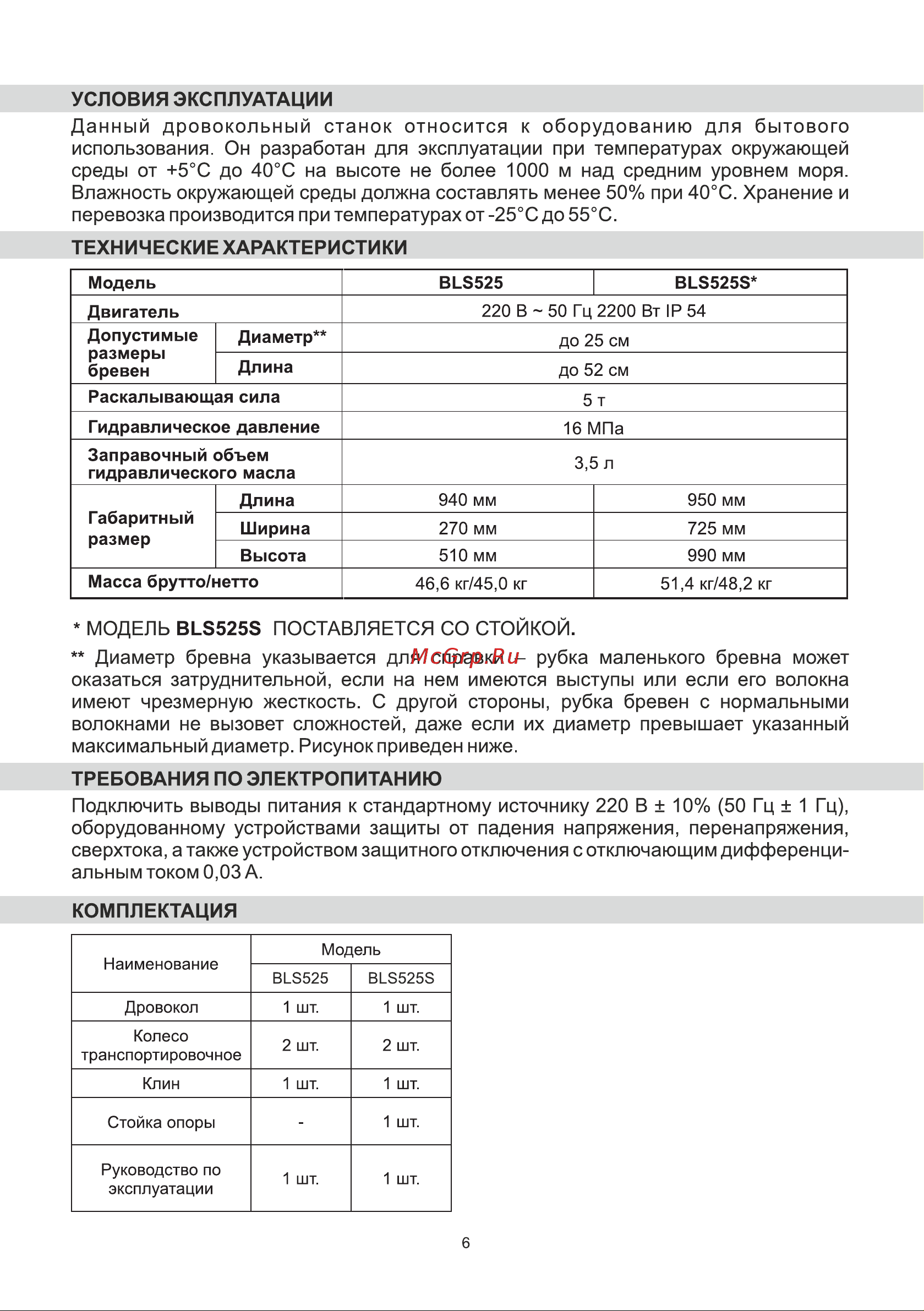

УСЛОВИЯ ЭКСПЛУАТАЦИИ Данный дровокольный станок относится к оборудованию для бытового использования Он разработан для эксплуатации при температурах окружающей среды от 5 С до 40 С на высоте не более 1000 м над средним уровнем моря Влажность окружающей среды должна составлять менее 50 при 40 С Хранение и перевозка производится при температурах от 25 С до 55 С ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель Двигатель Допустимые размеры бревен ВЬЭ525 ВЬЭ5258 220 В 50 Гц 2200 Вт 1Р 54 Диаметр до 25 см Длина до 52 см Раскалывающая сила 5т Гидравлическое давление 16 МПа Заправочный объем гидравлического масла 3 5 л Длина 940 мм Ширина 270 мм 725 мм Высота 510 мм 990 мм 46 6 кг 45 0 кг 51 4 кг 48 2 кг Габаритный размер Масса брутто нетто 950 мм МОДЕЛЬ ВЬ55253 ПОСТАВЛЯЕТСЯ СО СТОЙКОЙ Диаметр бревна указывается для справки рубка маленького бревна может оказаться затруднительной если на нем имеются выступы или если его волокна имеют чрезмерную жесткость С другой стороны рубка бревен с нормальными волокнами не вызовет сложностей даже если их диаметр превышает указанный максимальный диаметр Рисунок приведен ниже ТРЕБОВАНИЯ ПО ЭЛЕКТРОПИТАНИЮ Подключить выводы питания к стандартному источнику 220 В 10 50 Гц 1 Гц оборудованному устройствами защиты от падения напряжения перенапряжения сверхтока а также устройством защитного отключения с отключающим дифференци альным током 0 03 А КОМПЛЕКТАЦИЯ Наименование Модель ВЦ3525 ВЬ35253 Дровокол 1 шт 1 шт Колесо транспортировочное 2 шт 2 шт Клин 1 шт 1 шт Стойка опоры 1 шт Руководство по эксплуатации 1 шт 1 шт 6
