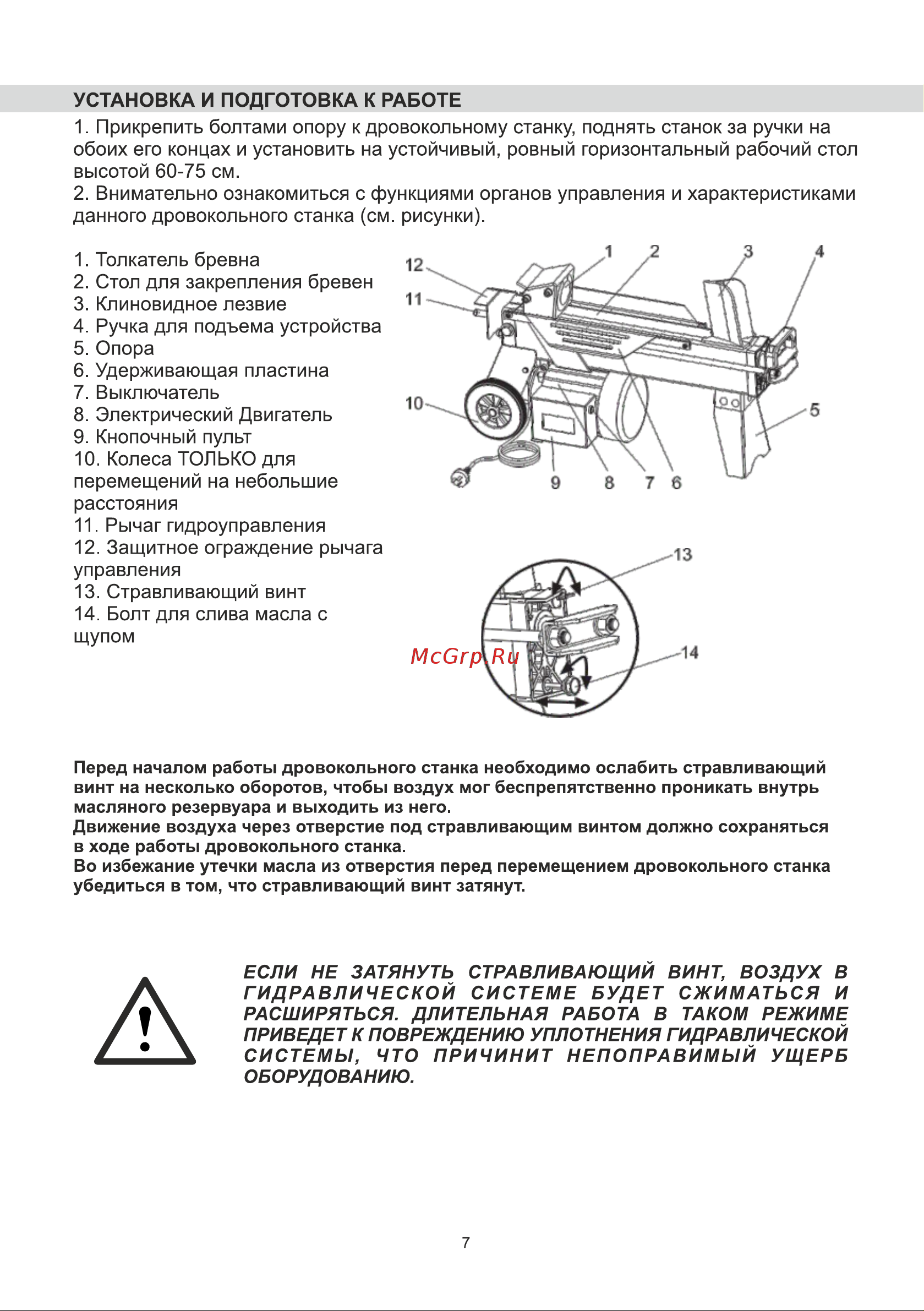

УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ 1 Прикрепить болтами опору к дровокольному станку поднять станок за ручки на обоих его концах и установить на устойчивый ровный горизонтальный рабочий стол высотой 60 75 см 2 Внимательно ознакомиться с функциями органов управления и характеристиками данного дровокольного станка см рисунки 1 Толкатель бревна 2 Стол для закрепления бревен 3 Клиновидное лезвие 4 Ручка для подъема устройства 5 Опора 6 Удерживающая пластина 7 Выключатель 8 Электрический Двигатель 9 Кнопочный пульт 10 Колеса ТОЛЬКО для перемещений на небольшие расстояния 11 Рычаг гидроуправления 12 Защитное ограждение рычага управления 13 Стравливающий винт 14 Болт для слива масла с щупом Перед началом работы дровокольного станка необходимо ослабить стравливающий винт на несколько оборотов чтобы воздух мог беспрепятственно проникать внутрь масляного резервуара и выходить из него Движение воздуха через отверстие под стравливающим винтом должно сохраняться в ходе работы дровокольного станка Во избежание утечки масла из отверстия перед перемещением дровокольного станка убедиться в том что стравливающий винт затянут ЕСЛИ НЕ ЗАТЯНУТЬ СТРАВЛИВАЮЩИЙ ВИНТ ВОЗДУХ В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ БУДЕТ СЖИМАТЬСЯ И РАСШИРЯТЬСЯ ДЛИТЕЛЬНАЯ РАБОТА В ТАКОМ РЕЖИМЕ ПРИВЕДЕТ К ПОВРЕЖДЕНИЮ УПЛОТНЕНИЯ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ЧТО ПРИЧИНИТ НЕПОПРАВИМЫЙ УЩЕРБ ОБОРУДОВАНИЮ 7
