5.2 Монтаж

Общие указания

Перед проведением монтажно-наладочных работ отключите станок от эл. сети!

Удалите защитную смазку от ржавчины с помощью мягких растворителей.

Установите станок на плоскую поверхность.

Монтаж головы пилы

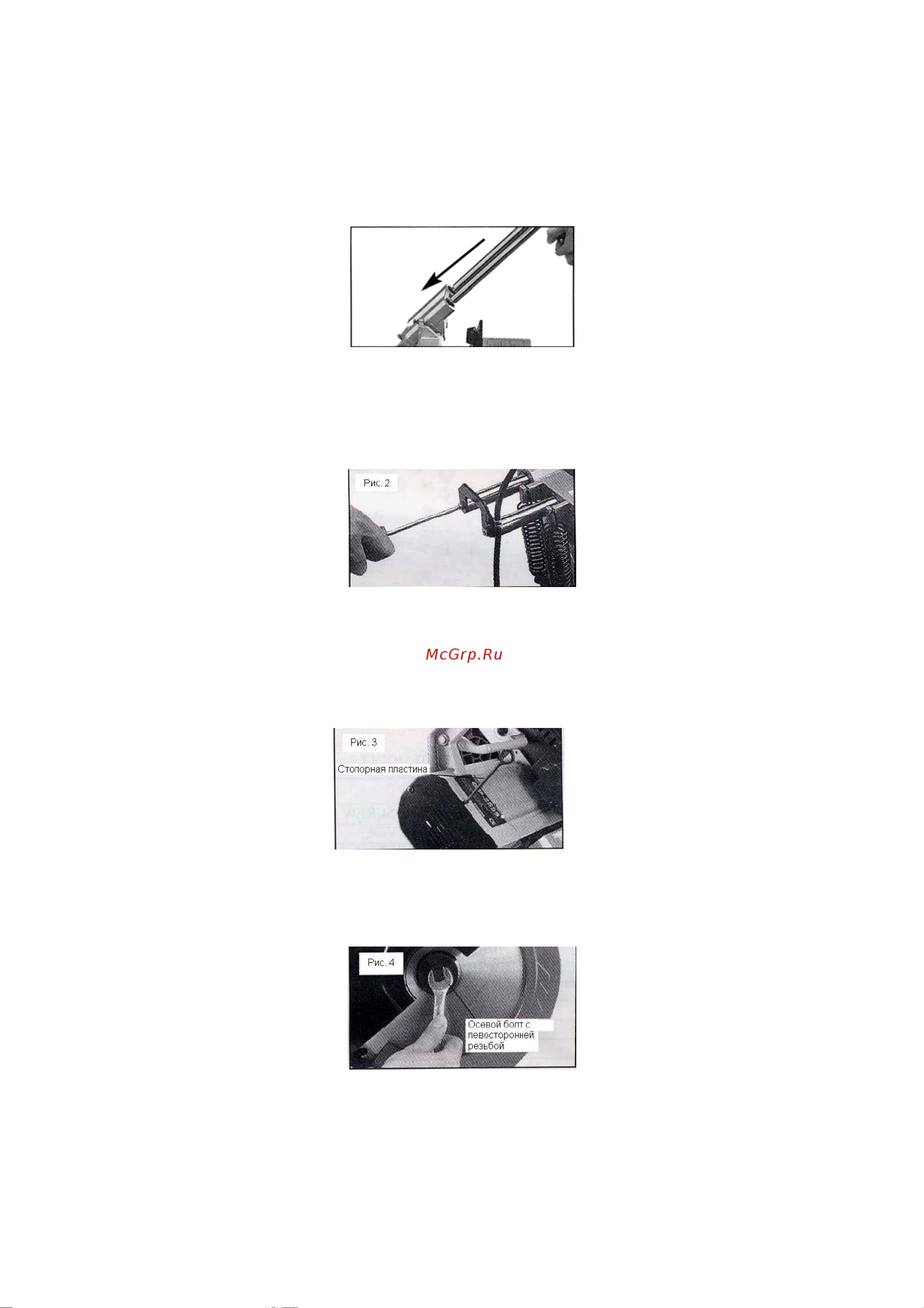

Рис.1

Чтобы установить блок головы мотора, вставьте телескопические штоки в литой кронштейн

(Рис. 1).

Прикрепите торцевую пластину в перевернутом U-образном положении и прикрутите при

помощи двух прилагаемых болтов.

Рис. 2

Прикрутите барашковый болт стопора штоков в отверстие литого кронштейна.

Чтобы прикрепить зажим провода (дополнительно), вставьте ось в отверстие с левой сторо-

ны направляющего угольника. Затем зафиксируйте его на месте при помощи болта. Наденьте

зажим на ось и прикрепите его при помощи второго болта.

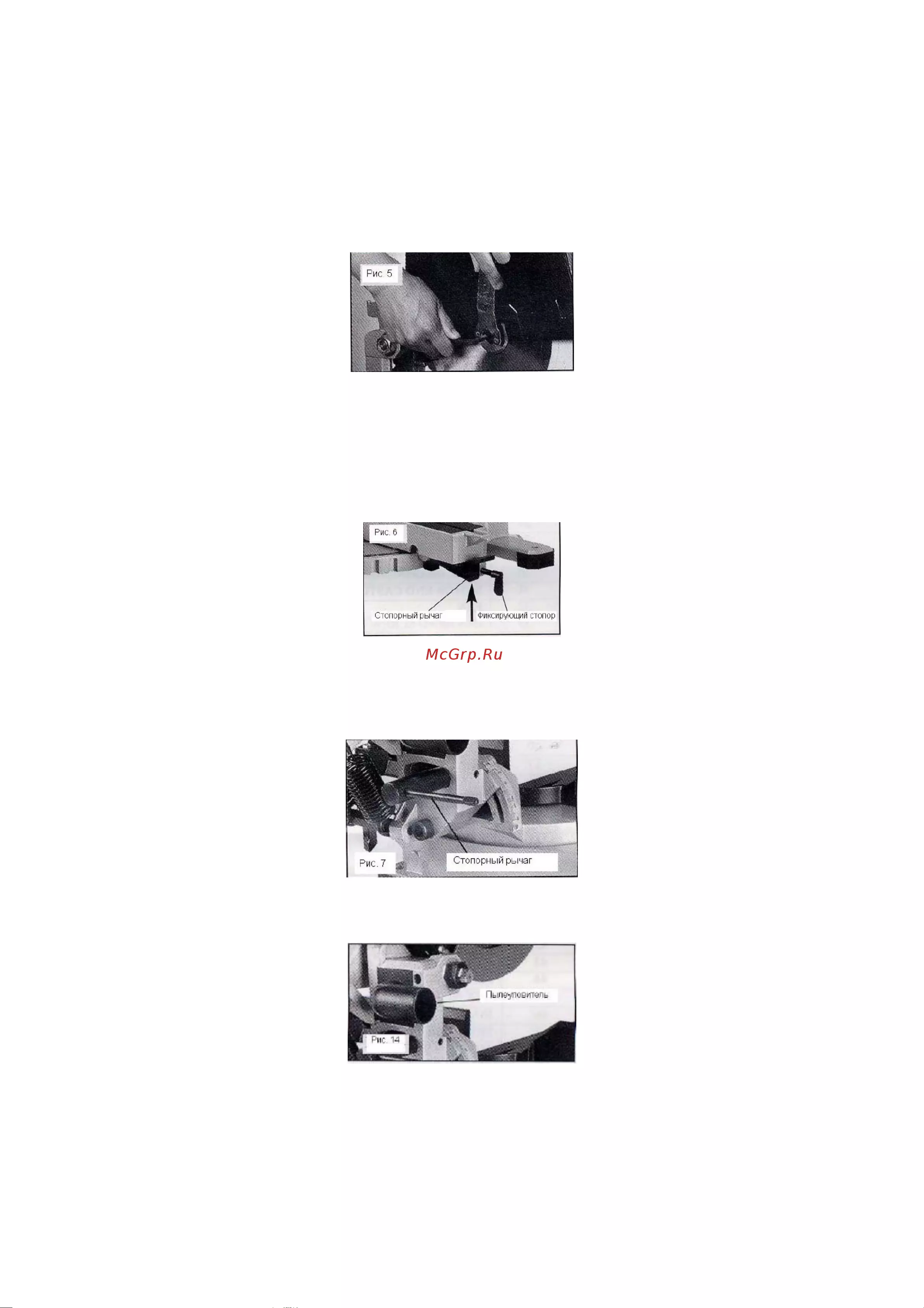

Монтаж пильного диска

1. Отключите пилу из

розетки

2. Вставьте стопорный штырь в отверстие на конце корпуса мотора. Руками вращайте мотор,

пока он не застопорится (Рис. 3).

3. Снимите болт оси, отвернув его по часовой стрелке (у него левосторонняя резьба) (Рис.

4).

4. Снимите фланец и откройте защиту пильного диска. Теперь диск можно снять.

5. Очистите фланцы и установите новый диск, убедившись, что зубья направлены по часо-

вой стрелке, если смотреть со стороны оси мотора.

6. Не забудьте убрать стопорный штырь!

7. Вращайте пильный диск руками, чтобы еще раз убедиться, что он правильно установлен.
