РАБОТА ТЕЛЕСКОПИЧЕСКИХ ШТОКОВ (Только для моделей, оборудованных ими)

Для распиливания широких заготовок необходимо выдвижение штоков.

1. Ослабьте барашковый болт, фиксирующий штоки в кронштейне.

2. Распилите рабочую заготовку, как обычно, как это описано в «РАБОТЕ ПИЛЫ». (Рис. 11).

3. После того, как диск пропилил заготовку, передвиньте головку мотора обратно медленным и

уверенным движением, чтобы закончить распил.

4. Позвольте штокам отвести и вернуть головку мотора в исходное положение.

5. Выпиливание угла, скосы и сложные угловые распилы могут быть произведены таким же

способом.

Выставление углов

Эта пила способна распиливать очень точные углы

. Она настроена на заводе, однако, если

разбиралась, то может понадобиться ее выставление.

1. Чтобы пила чисто обрезала края при выпиливании углов от 0 до 45 градусов, выступаю-

щая часть двигателя должна быть установлена точно на 48.4 мм (1.906” или 1 29/32”). Это рас-

стояние нужно измерять между правым телескопическим штоком и краем корпуса кожуха мото-

ра. Для

регулировки ослабьте две гайки скользящей тяги. Затяни

те до 100 Nm (76 фунтов на фут). (Только для моделей, оборудованных телескопическими што-

ками).

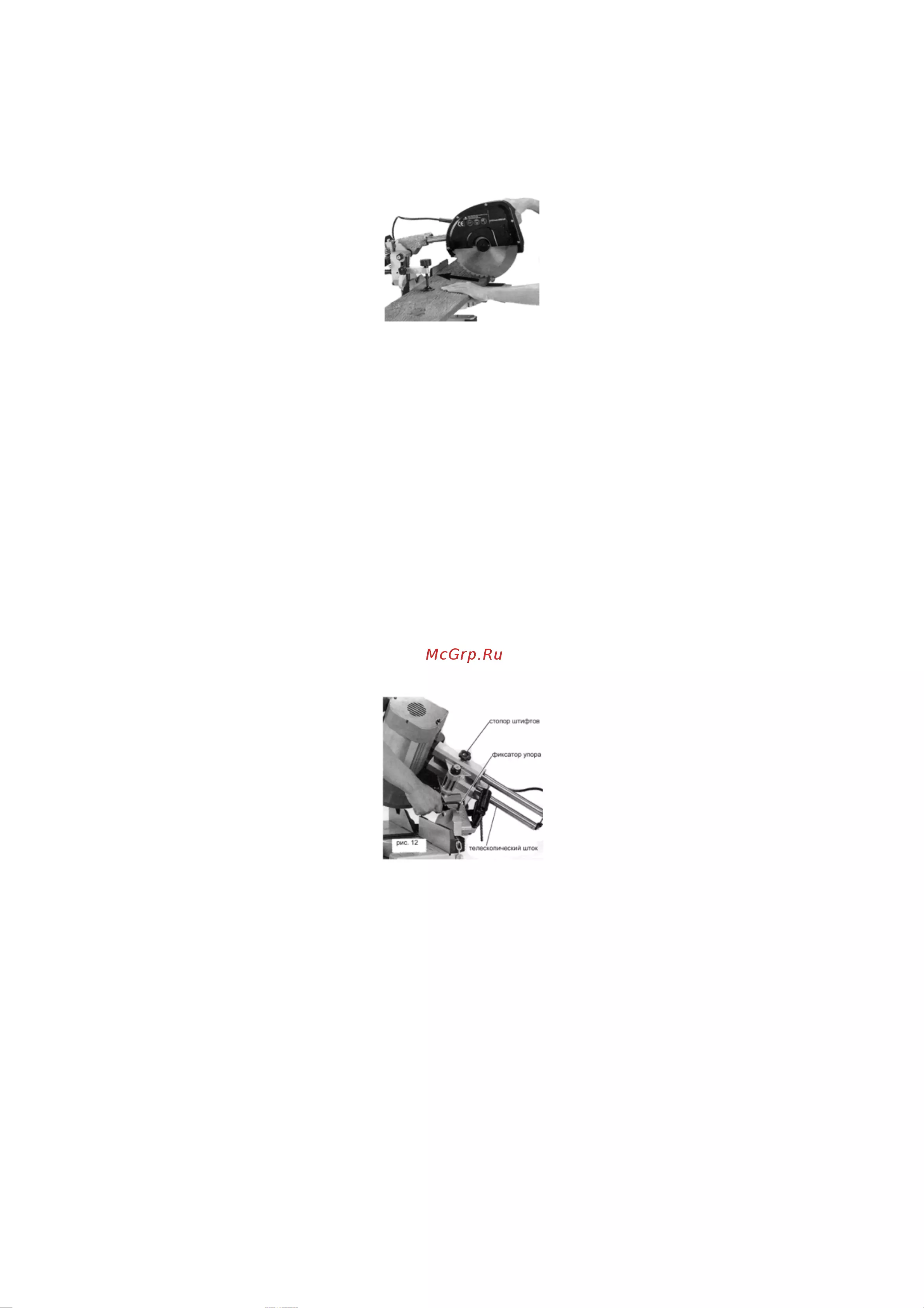

2а. Стопоры углов должны быть выставлены точно. Когда пила установлена в положение для вы-

пиливания под 0 градусов, используйте слесарный угольник под 90 градусов, чтобы проверить, на-

ходится ли шарнирный блок действительно под прямым углом к столу. Если нет,

ослабьте стопорный

рычаг и отрегулируйте угловой упор с шестигранной головой для получения 0 градусов (Рис. 12).

2б. Повторите эту проверку в положении для выпиливания под угол 45 градусов, чтобы удостове-

риться, что пила действительно установлена на 45 градусов. Если нет, отрегулируйте угловой стопор

(противоположный) на 45 градусов.

3. Отрегулируйте стопор глубины, так чтобы пильный диск не врезался в стол.

4. Отрегулируйте стопорную шпонку для распиливания под углом следующим образом.

Установив

угловой стопор в положение ноль градусов, используйте слесарный угольник или другой стандарт,

чтобы удостовериться в том, что угол между направляющим угольником и пильным диском установ-

лен точно на 90 градусов. Если нет, отрегулируйте, повернув регулирующий болт, чтобы добиться

требуемого угла.

5. После регулировки углового стопора оттяните штоки полностью назад и проверьте

еще раз,

чтобы убедиться в их параллельности.

Если они не параллельны, необходимо повернуть голову мотора относительно спила, чтобы они

были под одним углом между диском и спилом по всей длине штоков. Отрегулируйте, сначала осла-

бив стопорную гайку, а затем повернув полуось эксцентрика мотора. Используйте прилагаемые клю-

чи М24 и М10. Проверьте

еще раз, передвинув штоки полностью вперед, чтобы удостовериться в их

параллельности (Рис. 13).
