плотные соединения в местах соединений, чтобы обеспечить

надежную подачу газа и защиту сварочного шва.

3.Подключите сварочную горелку (пистолет) для MIG/MAG сварки в

«евроразъем» на передней панели сварочного аппарата.

4.Вставьте силовой наконечник кабеля клеммы заземления в

панельную розетку со знаком «+» или «-» (в зависимости от

необходимых технологических задач) на передней панели аппарата,

поверните его до упора по часовой стрелке и убедитесь в плотной

фиксации соединения. Закрепите клемму заземления на заготовке.

5. Одновременно двумя руками потяните защелки крышки на себя,

откройте крышку сварочного аппарата.

8.3 Подготовка аппарата к работе и порядок работы

(режим

сварки MIG/MAG)

Сварка происходит плавящимся электродом в среде защитного

газа. Электродом служит металлическая проволока, намотанная на

катушку, подающаяся в зону сварки регулируемым механизмом

протяжки. Защитный газ подается в зону сварки из присоединяемого

баллона через электромагнитный клапан.

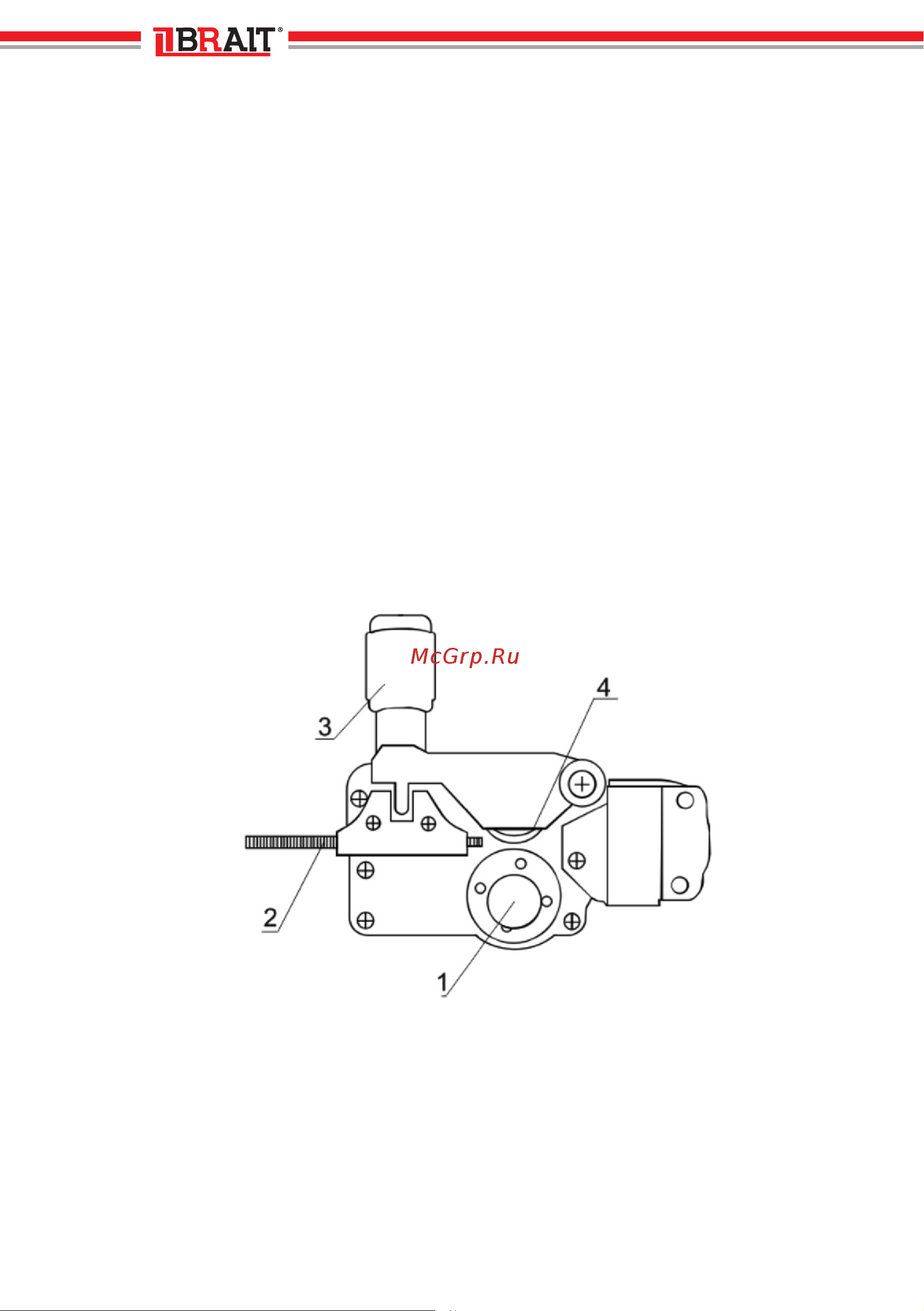

Рис.7 Механизм подачи проволоки

1. Защитный колпачок подающего ролика

2. Канал протяжки проволоки

3. Регулировочный винт прижимного механизма

4. Прижимной ролик
