BRAIT MIG-200Q [30/36] Деталировка mig 200q
![BRAIT MIG-200Q [30/36] Деталировка mig 200q](/views2/1772117/page30/bg1e.png)
30
3
4
5
6
7
8
9
10
8
0
%
0
0
%
1
5
0
%
3
0
%
0
1 замок крышки
2 крышка
3 стенка корпуса
4 стенка корпуса
5 вал
6 устройство подачи проволоки
7 стенка корпуса
8 Сетевой провод
9 выключатель питания
10 гайка
11 защита крыльчатки вентилятора
12 резиновые опоры
13 корпус
14 разъём подачи газа
15 вентилятор
16 контактные пластины
17 передняя панель
18 ручка регулировки
19 переключатель режимов
20 сварочная горелка
21 разъёмы подключения кабелей
22 вилка
23 главная системная плата
24 транзистор IGBT
25 радиатор
26 конденсатор
27 главный трансформатор
28 реле
29 переключатель
30 главный трансформатор
31 Шунт
32 приводной трансформатор
33 Диод
34 Выпрямитель
35 вспомогательный трансформатор
36 регулятор
37 диод
38 плата управления
39 лампа
40 лампа
41 потенциометр

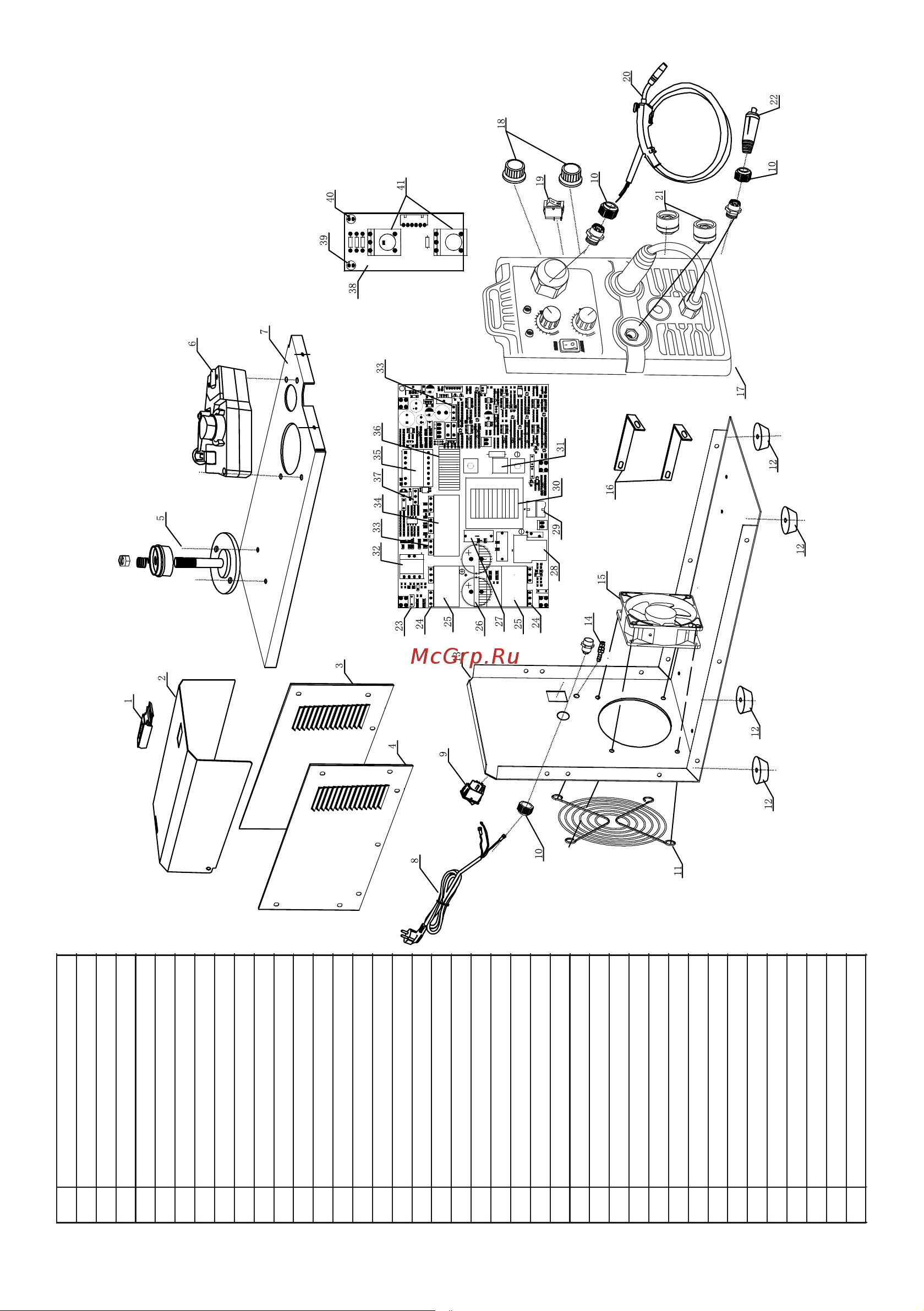

ДЕТАЛИРОВКА MIG-200Q
