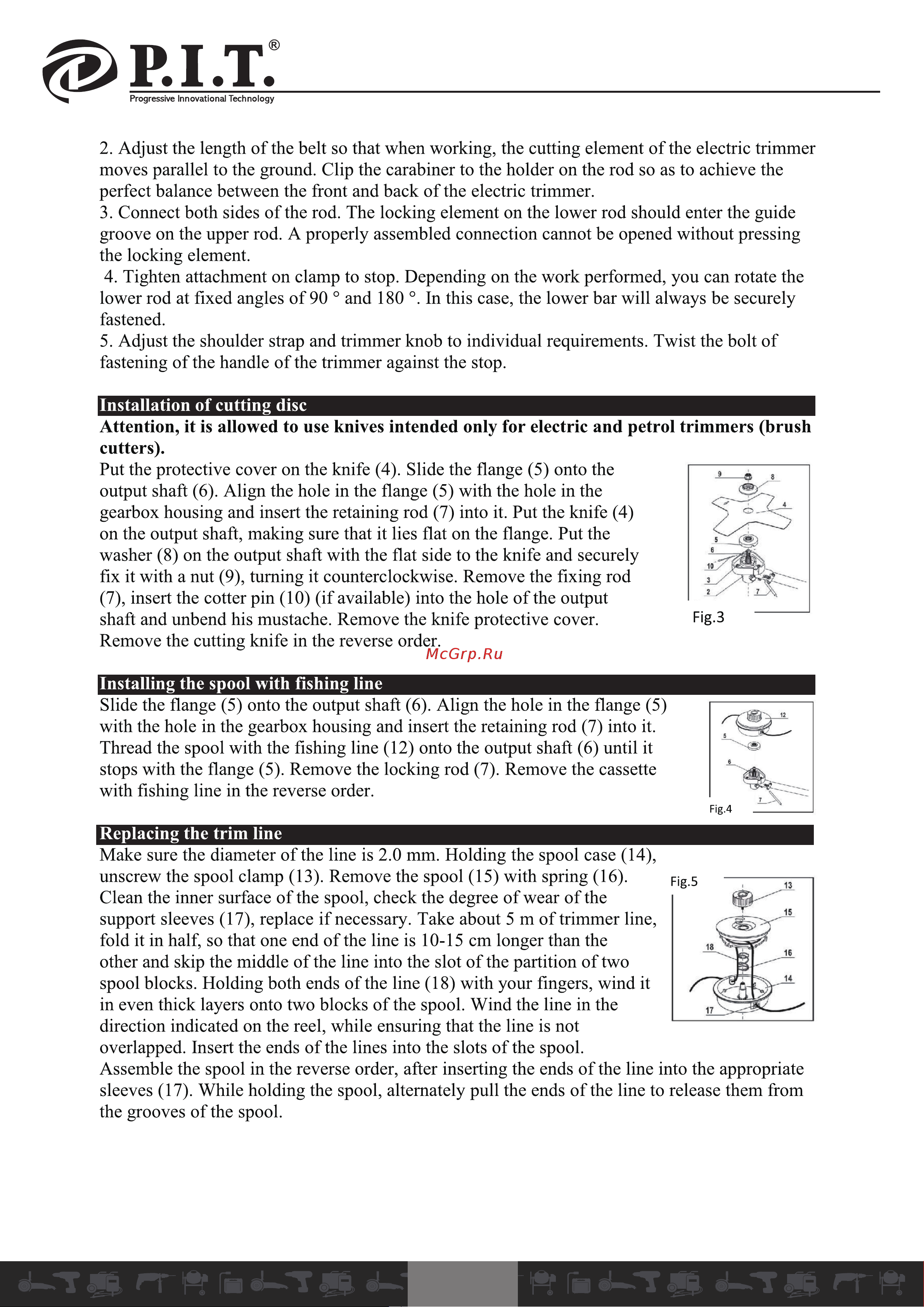

ELECTROTRIMMER 2 Adjust the length of the belt so that when working the cutting element of the electric trimmer moves parallel to the ground Clip the carabiner to the holder on the rod so as to achieve the perfect balance between the front and back of the electric trimmer 3 Connect both sides of the rod The locking element on the lower rod should enter the guide groove on the upper rod A properly assembled connection cannot be opened without pressing the locking element 4 Tighten attachment on clamp to stop Depending on the work performed you can rotate the lower rod at fixed angles of 90 0 and 180 In this case the lower bar will always be securely fastened 5 Adjust the shoulder strap and trimmer knob to individual requirements Twist the bolt of fastening of the handle of the trimmer against the stop Installation of cutting disc Attention it is allowed to use knives intended only for electric and petrol trimmers brush cutters Put the protective cover on the knife 4 Slide the flange 5 onto the output shaft 6 Align the hole in the flange 5 with the hole in the gearbox housing and insert the retaining rod 7 into it Put the knife 4 on the output shaft making sure that it lies flat on the flange Put the washer 8 on the output shaft with the flat side to the knife and securely fix it with a nut 9 turning it counterclockwise Remove the fixing rod 7 insert the cotter pin 10 if available into the hole of the output Fig 3 shaft and unbend his mustache Remove the knife protective cover Remove the cutting knife in the reverse order Installing the spool with fishing line Slide the flange 5 onto the output shaft 6 Align the hole in the flange 5 with the hole in the gearbox housing and insert the retaining rod 7 into it Thread the spool with the fishing line 12 onto the output shaft 6 until it stops with the flange 5 Remove the locking rod 7 Remove the cassette with fishing line in the reverse order Replacing the trim line Make sure the diameter of the line is 2 0 mm Holding the spool case 14 unscrew the spool clamp 13 Remove the spool 15 with spring 16 Clean the inner surface of the spool check the degree of wear of the support sleeves 17 replace if necessary Take about 5 m of trimmer line fold it in half so that one end of the line is 10 15 cm longer than the other and skip the middle of the line into the slot of the partition of two spool blocks Holding both ends of the line 18 with your fingers wind it in even thick layers onto two blocks of the spool Wind the line in the direction indicated on the reel while ensuring that the line is not overlapped Insert the ends of the lines into the slots of the spool Assemble the spool in the reverse order after inserting the ends of the line into the appropriate sleeves 17 While holding the spool alternately pull the ends of the line to release them from the grooves of the spool 4
