BRAIT BBS76/1100S [4/20] Страница 4

1.5 Шлифмашина поставляется в продажу в следующей комплектации*:

Шлифмашина 1

Лента шлифовальная 1

Пылесборник 1

Ручка передняя с рычагом 1

Щётка угольная 2

Руководство по эксплуатации 1

Упаковка

Крепления для стационарной установки

*в зависимости от поставки комплектация может меняться

1.6

Общий вид

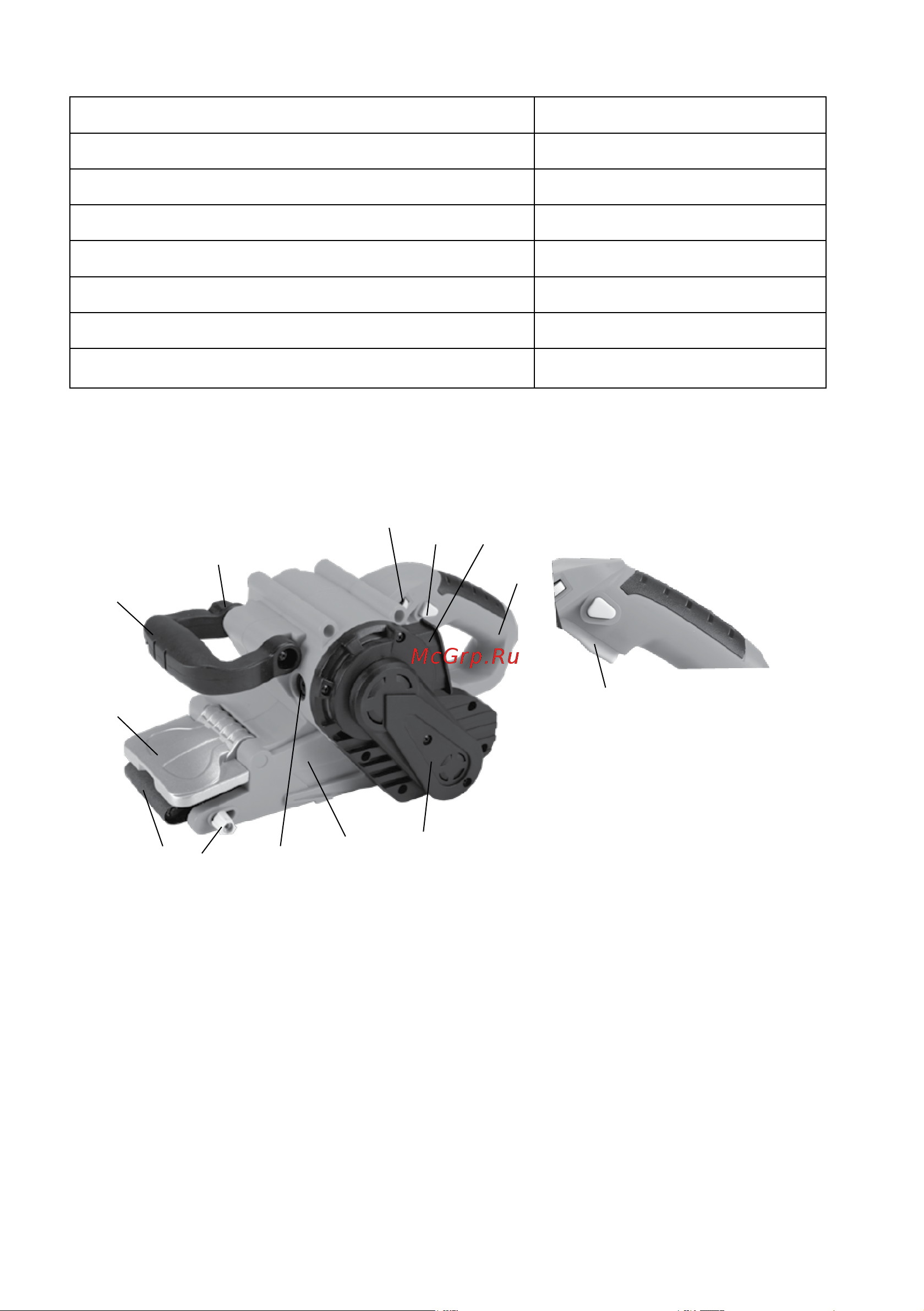

Внешний вид шлифмашины представлен на рис.1

1.7 Механизм шлифмашины расположен в пластиковом корпусе (рис.1

поз.6), состоящем из двух половин. Крутящий момент с якоря электродвига -

теля, зубчатым ремнём передаётся на ведущий валик. Между ведущим и ве -

домым валиками движется абразивная шлифовальная лента (рис.1 поз.8) на

тканевой основе – рабочий инструмент шлифмашины.

рис.1

1 – клавиша выключателя; 2 – кнопка фиксации клавиши выключателя;

3 – рукоятка; 4 – патрубок пылеотвода; 5 – кожух ремня;

6 – корпус шлифмашины;7 – регулятор центровки шлифовальной ленты;

8 – лента шлифовальная; 9 – ручка передняя регулируемая;

10 – регулятор скорости; 11 – крышка щёткодержателя;

12 – откидной кожух; 13 - рычаг фиксации передней ручки.
