■Рóссêий 4
Реêомендации по монтажó
• Если на пóти воздóшноãо потоêа на входе или на выходе нарóжноãо блоêа оêазывается стена или дрóãое
препятствие, следóйте приводимым ниже реêомендациям по монтажó.
• При любой из óêазанных ниже схем монтажа высота стены на входной стороне не должна превышать 1200мм.
Меpы пpедостоpожности пpи
монтаже
• Проверяйте прочность и ровность основания для óстановêи с тем, чтобы исêлючить возможность ãенерации шóма
смонтированным блоêом или рабочей вибрации основания под блоêом.
• Соãласно чертежó основания, приведенномó надежно заêрепите блоê с помощью фóндаментных болтов.
(Подãотовьте четыре êомплеêта фóндаментных болтов М8 или M10 с ãайêами и шайбами – вся эта номенêлатóра
имеется в продаже.)
•
Реêомендóется завинчивать фóндаментные болты в основание на длинó, отстоящóю от поверхности фóндамента на 20мм.
Установêа нарóжноãо блоêа
1.
Монтаж наpóжноãо блоêа
1) При монтаже нарóжноãо блоêа рóêоводствóйтесь пп. “Меры предосторожности при выборе места для
óстановêи” и “Рисóнêи по монтажó нарóжноãо блоêа”.
2) Если требóются дренажные операции, выполните нижеóêазанные действия.
2.
Дpенажные опеpации
1) Использóйте для дренажа сливнóю пробêó.
2) Если достóпó в дренажное отверстие препятствóет монтажное
основание или поверхность пола, óстановите дополнительные
подставêи высотой не менее 30мм под опорами нарóжноãо блоêа.
3) В районах с низêими температóрами не пользóйтесь дренажным
шланãом при работе с нарóжным блоêом. (При использовании этоãо
шланãа может произойти замерзание дренажных вод, приводящее ê
нарóшению процессов наãрева.)

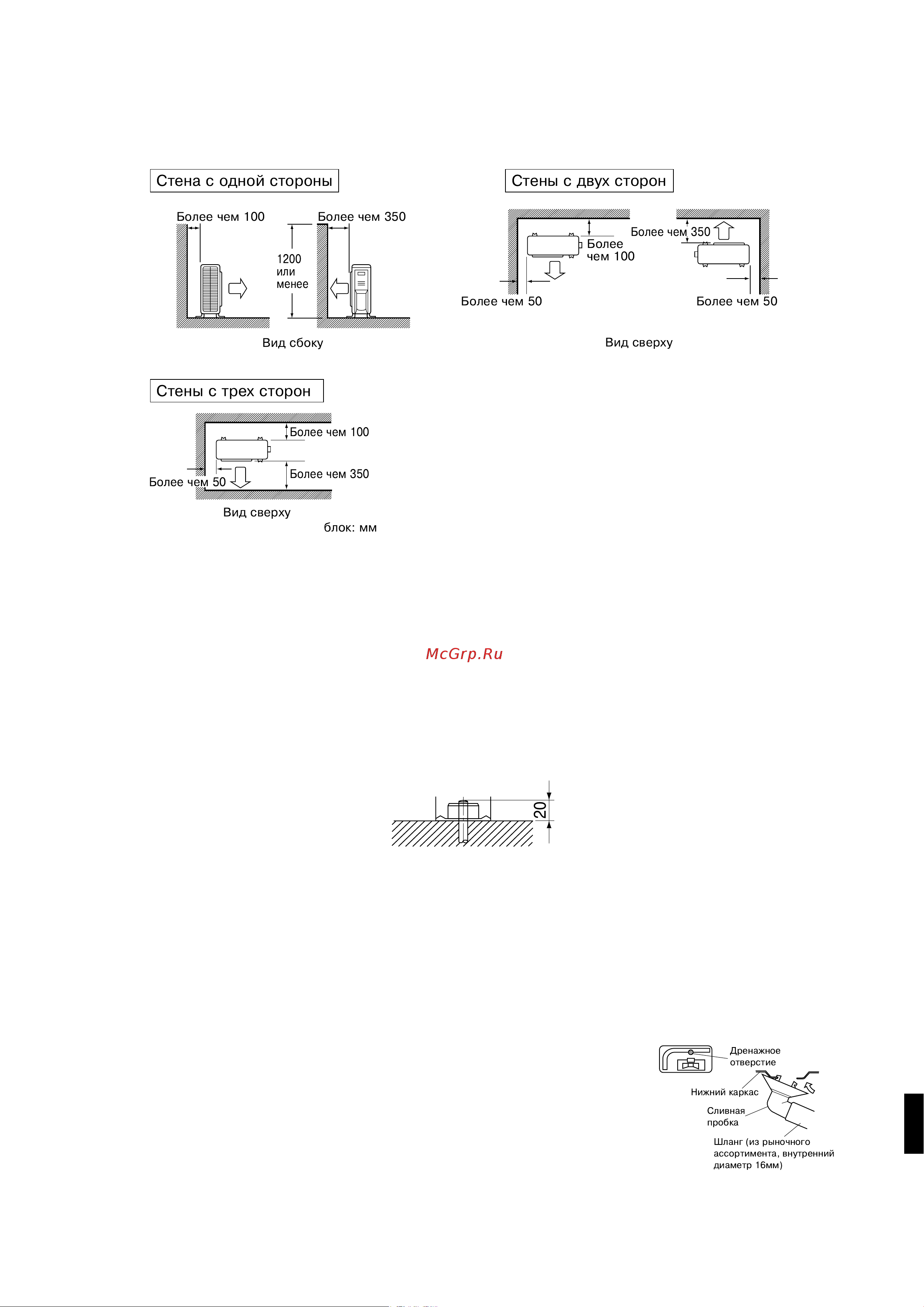

Áîëåå ÷åì 100 Áîëåå ÷åì 350
Âèä ñáîêó
1200
èëè
ìåíåå
Áîëåå ÷åì 50 Áîëåå ÷åì 50
Âèä ñâåðõó
Áîëåå
÷åì 100
áëîê: ìì
Áîëåå ÷åì 100
Áîëåå ÷åì 350
Áîëåå ÷åì 50
Ñòåíà ñ îäíîé ñòîðîíû Ñòåíû ñ äâóõ ñòîðîí
Ñòåíû ñ òðåõ ñòîðîí
Áîëåå ÷åì 350
Âèä ñâåðõó
20
