Русский 11

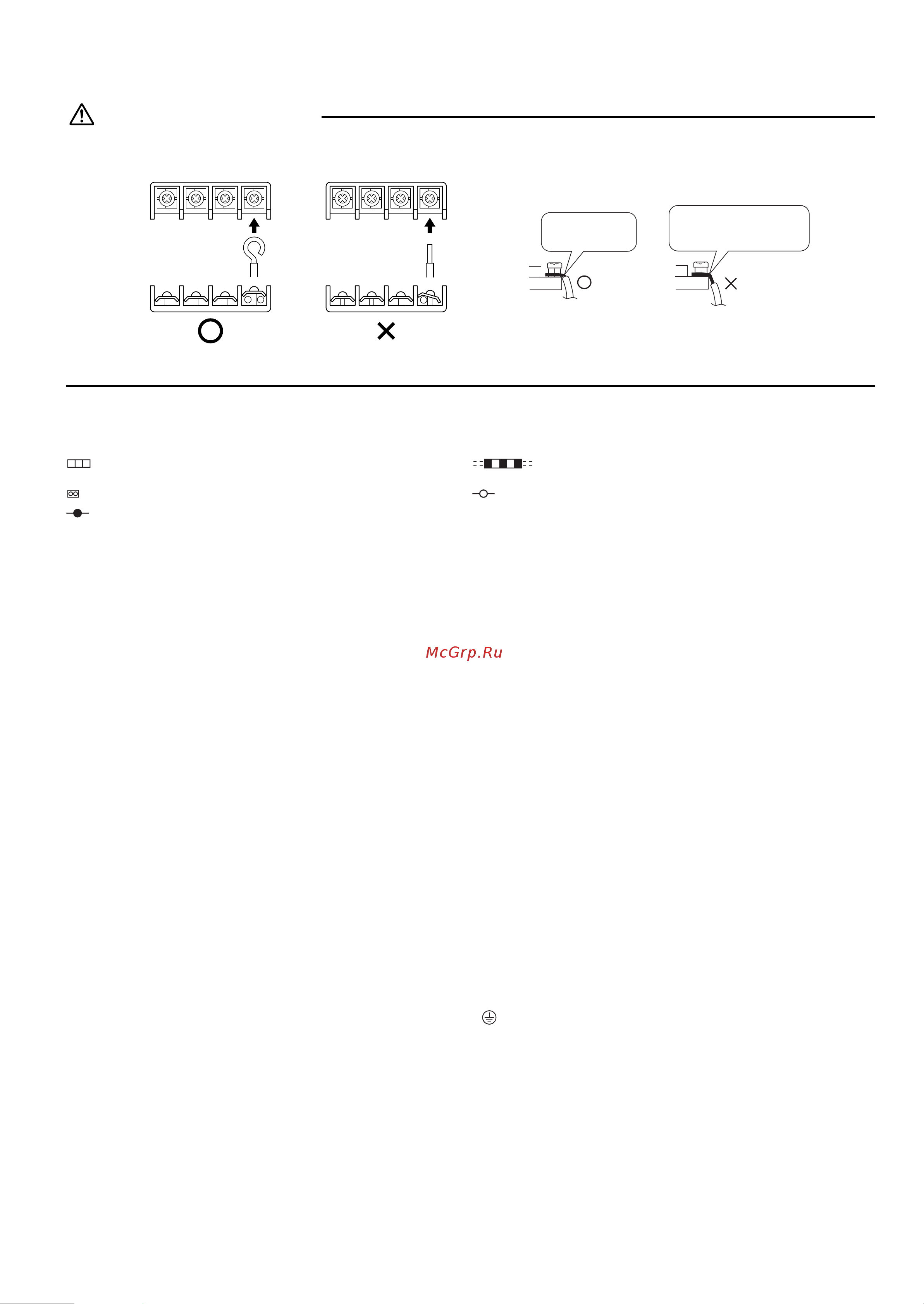

Проводка
ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении одножильных соединительных проводов к клеммной колодке обязательно сделайте петлю.
Проблемы при работе могут привести к нагреву и пожару.
3) Потяните за провод и убедитесь, что он не отсоединяется. Затем закрепите провод на месте в зажиме проводов.
Электрическая схема
Таблица компонентов электрической схемы
: Клеммная колодка : Прокладываемая на месте эксплуатации
электропроводка
: Разъем : Концевой вывод
: Соединение
BLK : Черный ORG : Оранжевый
BLU : Синий RED : Красный
BRN : Коричневый WHT : Белый
GRN : Зеленый YLW : Желтый
Примечания
: Требования к электропитанию приведены на паспортной табличке агрегата.
: OUTDOOR Наружный
: CONDENSER Конденсатор
: DISCHARGE Нагнетание
Удалите изоляцию
с провода до этого
места.
Слишком длинный участок
без изоляции может привести
к поражению электрическим
током или к утечке тока.
Правильно Неправильно
На стороне клеммной колодки снимите с провода изоляцию
C400, C405............ Конденсатор
DB1........................ Диодный мост
E1, E2, HL1, HN1,
HR1, HR2, MR30_A,
MR30_B................. Соединение
E1H........................ Нагреватель
FU1, FU2, FU3 ...... Предохранитель
IPM1 ...................... Интеллектуальный блок питания
L............................. Фаза
L1........................... Змеевик
L1R ........................ Реактор
M1C ....................... Электродвигатель компрессора
M1F........................ Электродвигатель вентилятора
MR30, MRCW,
MRM10 .................. Магнитное реле
N ............................Нейтраль
PCB1......................Печатная плата
PS ..........................Источник питания
Q1L ........................Устройство защиты от перегрузки
R1T, R2T, R3T .......Термистор
S20, S30, S40,
S71, S80, S90........Разъем
SA1 ........................Импульсный разрядник
V2, V3, V150..........Варистор
X1M........................Клеммная колодка
Y1E ........................Змеевик электронного терморегулирующего
вентиля
Y1R ........................Змеевик обратного электромагнитного клапана
Z1C, Z2C, Z3C.......Ферритовый сердечник
........................Защитное заземление
