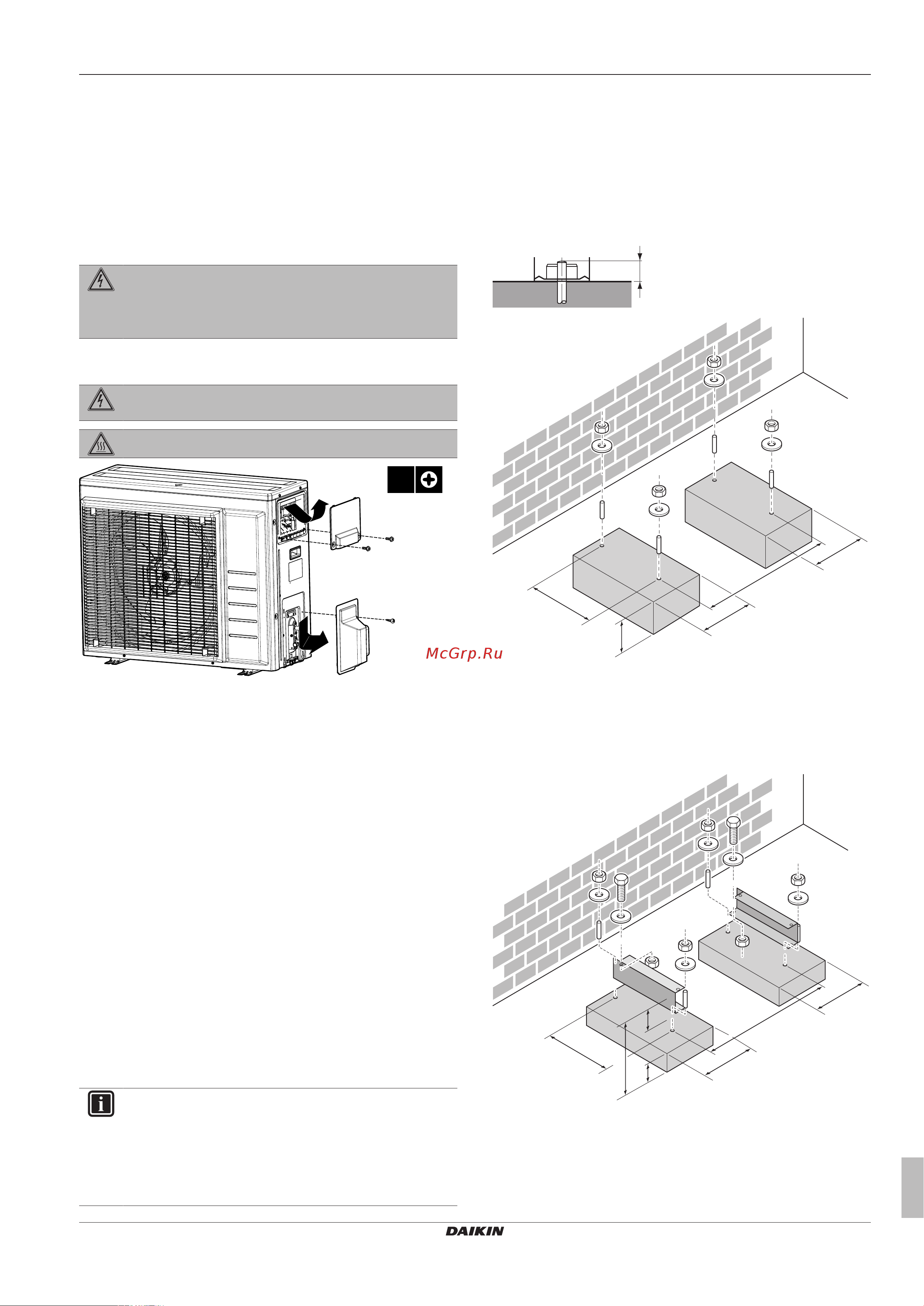

6 Монтаж
Справочное руководство по монтажу
13
RXF50~71(A)(B)2V1B + RXP50~71L2V1B
Серия сплит-систем с хладагентом R32
4P513661-5A – 2018.01
6.2 Открывание блока
6.2.1 Об открывании блока
В определенные моменты времени требуется открыть блок.
Пример:
▪ Подсоединяя трубопроводы хладагента
▪ При подсоединении электропроводки
▪ При выполнении технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
НЕ оставляйте блок без присмотра со снятой
сервисной панелью.
6.2.2 Чтобы открыть наружный агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
3×
2
2
1
1
1
6.3 Монтаж наружного агрегата
6.3.1 Монтаж наружного блока
При
Необходимо завершить монтаж наружного и внутреннего
блоков, прежде чем подсоединять трубопроводы хладагента.
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
5 Защита блока от снега и ветра путем установки
снегозащитного навеса и защитных панелей. См. параграф
«Подготовка места установки» раздела "5 Подготовка" на
стр.9.
6.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
6.3.3 Подготовка монтажной конструкции
Проверьте прочность и горизонтальность площадки для
установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
Согласно фундаментному чертежу надежно закрепите агрегат
фундаментными болтами.
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
353
600
240
(mm)
240
>300
В любом случае под блоком должно оставаться не менее
300 мм свободного пространства. Кроме того, необходимо
проследить за тем, чтобы блок находился, как минимум, в
100 мм над расчетной поверхностью снежного покрова. Для
этого рекомендуется установить блок на подставку.
353
600
240
240
(mm)
>300
100
a
a Максимальная высота снежного покрова
Если блок монтируется с помощью стенных креплений,
рекомендуется установить его следующим образом:
