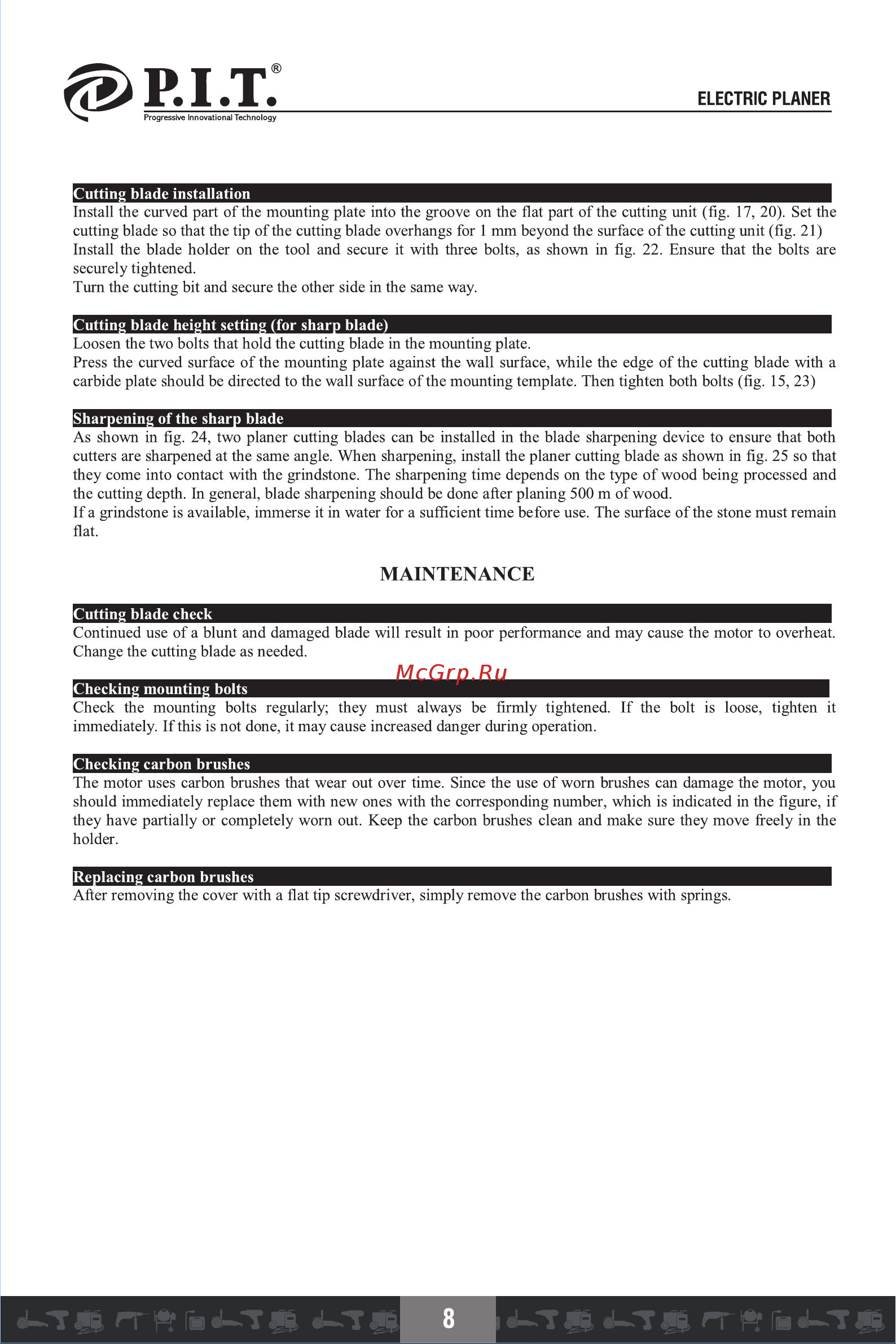

P.I.T. PEP006L-D1 [10/25] Maintenance
![P.I.T. PEP006L-D1 [10/25] Maintenance](/views2/1772426/page10/bga.png)
Содержание
- Www pit tools com 1
- Electric planer рубанок электрический 2
- Pep006l d1 2
- Model pep006l d1 4
- No load speed 4
- Nominal rated capacity 4
- Pep006l d1 4
- Planing depth 4
- Planing width 4
- Product specifications 4
- Rated voltage 4
- Weight 4
- Electric planer physical form 5
- Rules of operation 7
- Maintenance 10
- Общие меры безопасности 13
- Рубанок электрический 13
- No ооиоз 9 5 14
- Комплект поставки 14
- Назначение 14
- Принцип работы 14
- Расшифровка даты изготовления изделия 14
- Расшифровка торговой марки 14
- Технические характеристики 14
- Модель рер006ь01 15
- Примечание есть отсутствует 15
- Функциональные возможности 15
- 1 рукоятка регулировки глубины снятия стружки 6 кнопка защиты 16
- Выключатель 16
- Гт гт и т 16
- Корпус редуктора 16
- Предназначен для выброса срезаемой стружки наружу в подключенный к патрубку специальный мешок или в пылесос 16
- Рубанок электрический 16
- Стружкоотбрасыватель 16
- Правила эксплуатации 17
- Техническое обслуживание 19
- Рубанок электрический 20
- Условия гарантийного обслуживания 20
- Дата продажи _ наименование торговой организации 21
- Наименование изделия_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ артикул изделия 21
- Серийный номер 21
- Р i т warranty card 22
- Рубанок электрический 22
- Electric planer 23
- Гарантийный талон р т 23
- P i t warranty sheet гарантийный талон p i t 24
Похожие устройства
- P.I.T. PEP006L-C1 Инструкция Пользователя
- P.I.T. PEP006L-C2 PRO Инструкция Пользователя
- P.I.T. PSB13-C5 Инструкция Пользователя
- P.I.T. PCSS1002-C Инструкция Пользователя
- P.I.T. PCSS1001-C Инструкция Пользователя
- P.I.T. PBG150-C1 Инструкция Пользователя
- P.I.T. PBG75-C Инструкция Пользователя
- P.I.T. PBG200-C1 Инструкция Пользователя
- P.I.T. PBG125-C1 Инструкция Пользователя
- P.I.T. PMTS1003-C Инструкция Пользователя
- P.I.T. PST6001-C Инструкция Пользователя
- P.I.T. PBS75-C1 Инструкция Пользователя
- P.I.T. PPO125-D Инструкция Пользователя
- P.I.T. PPO125-C1 Инструкция Пользователя
- P.I.T. PWS150-D Инструкция Пользователя
- P.I.T. PWS180-D Инструкция Пользователя
- P.I.T. PWS115-C Инструкция Пользователя
- P.I.T. PWS230-C2 Инструкция Пользователя
- P.I.T. PWS150-C1 Инструкция Пользователя
- P.I.T. PWS125-C5 Инструкция Пользователя
ELECTRIC PLANER Cutting blade installation Install the curved part of the mounting plate into the groove on the flat part of the cutting unit tig 17 20 Set the cutting blade so that the tip of the cutting blade overhangs for 1 mm beyond the surface of the cutting unit fig 21 Install the blade holder on the tool and secure it with three bolts as shown in fig 22 Ensure that the bolts are securely tightened Turn the cutting bit and secure the other side in the same way Cutting blade height setting for sharp blade Loosen the two bolts that hold the cutting blade in the mounting plate Press the curved surface of the mounting plate against the wall surface while the edge of the cutting blade with a carbide plate should be directed to the wall surface of the mounting template Then tighten both bolts fig 15 23 Sharpening of the sharp blade As shown in fig 24 two planer cutting blades can be installed in the blade sharpening device to ensure that both cutters are sharpened at the same angle When sharpening install the planer cutting blade as shown in fig 25 so that they come into contact with the grindstone The sharpening time depends on the type of wood being processed and the cutting depth In general blade sharpening should be done after planing 500 m of wood If a grindstone is available immerse it in water for a sufficient time before use The surface of the stone must remain flat MAINTENANCE Cutting blade check Continued use of a blunt and damaged blade will result in poor performance and may cause the motor to overheat Change the cutting blade as needed Checking mounting bolts Check the mounting bolts regularly they must always be firmly tightened If the bolt is loose tighten it immediately If this is not done it may cause increased danger during operation Checking carbon brushes The motor uses carbon brushes that wear out over time Since the use of worn brushes can damage the motor you should immediately replace them with new ones with the corresponding number which is indicated in the figure if they have partially or completely worn out Keep the carbon brushes clean and make sure they move freely in the holder Replacing carbon brushes After removing the cover with a flat tip screwdriver simply remove the carbon brushes with springs 8
