Daikin RXS25K2V1B [4/13] Рисунки по монтажу наружного блока
![Daikin RKS35J2V1B [4/13] Рисунки по монтажу наружного блока](/views2/1772631/page4/bg4.png)
3 ■Pyccкий

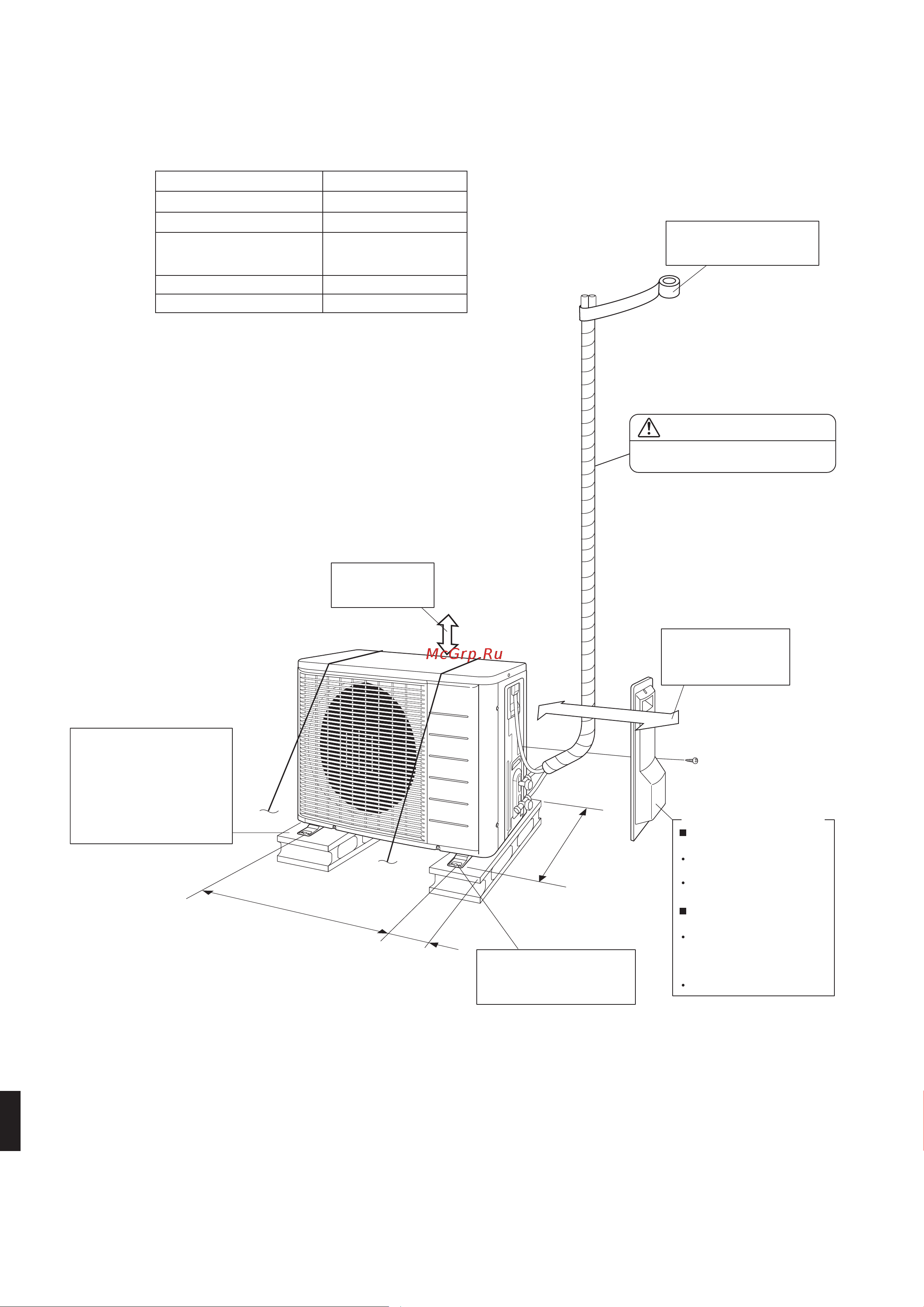

Рисунки по монтажу наружного блока
(Центры отверстий
под болты в опоре)
311
574
(Центры отверстий под
болты в опоре)
(Сбоку блока)
105,5
O.D. 9,5
мм
Газовая труба
Жидкостная труба
O.D. 6,4
мм
20г/м
15м
20м
Макс. допустимая длина трубопровода
Макс. допустимая высота трубопровода
1,5м
Мин. допустимая длина трубопровода
Дополнительный хладагент,
требуемый для трубы хладагента
длиной более 10м.
*
**
Обмотайте изоляционную
трубу обмоточной лентой
снизу доверху.
В местах с плохим дренажом
используйте для наружных
блоков блочные основания.
Регулируйте высоту
подставки вплоть до полного
выравнивания блока по
горизонтали. В противном
случае может произойти
утечка или выливание воды.
Если имеется опасность
падения блока, пользуйтесь
болтами в опоре либо
проволокой.
250мм от стены
блок: мм
Как снять крышку
запорного клапана
Выкрутите винт на крышке
запорного клапана.
Переместите крышку вниз
для ее снятия.
Как присоединитъ крышку
запорного клапана
Для присоединения
крышки запорного клапана
вставьте ее верхнюю часть
в наружный блок.
Затяните винты.
Крышка запорного клапана
Оставляйте место дпя
трубопровода и дпя
сервисного доступа к
электрическим цепям.
*
Проконтролируйте добавление требуемого количества
дополнительного хладагента.
Невыполнение данного требования чревато ухудшением
качества функционирования.
**
Для предотвращения шумов от наружного блока и вибрации
минимальная длина трубы должна составлять 1,5м.
(Механический шум и вибрация могут зависеть от метода
установки блока и окружения, в котором он эксплуатируется.)
При подключении внутреннего блока FVXS, длина трубопровода
на должна быть менее примерно 2,5м.
ПРЕДОСТЕРЕЖЕНИЕ
**Установите длину трубопровода от
1,5м до 20м.
Оставьте 300мм
рабочего места
под потолком.
09_RU_3P297037-2D.indd 3 11/1/2012 11:17:39 AM
