Русский 4

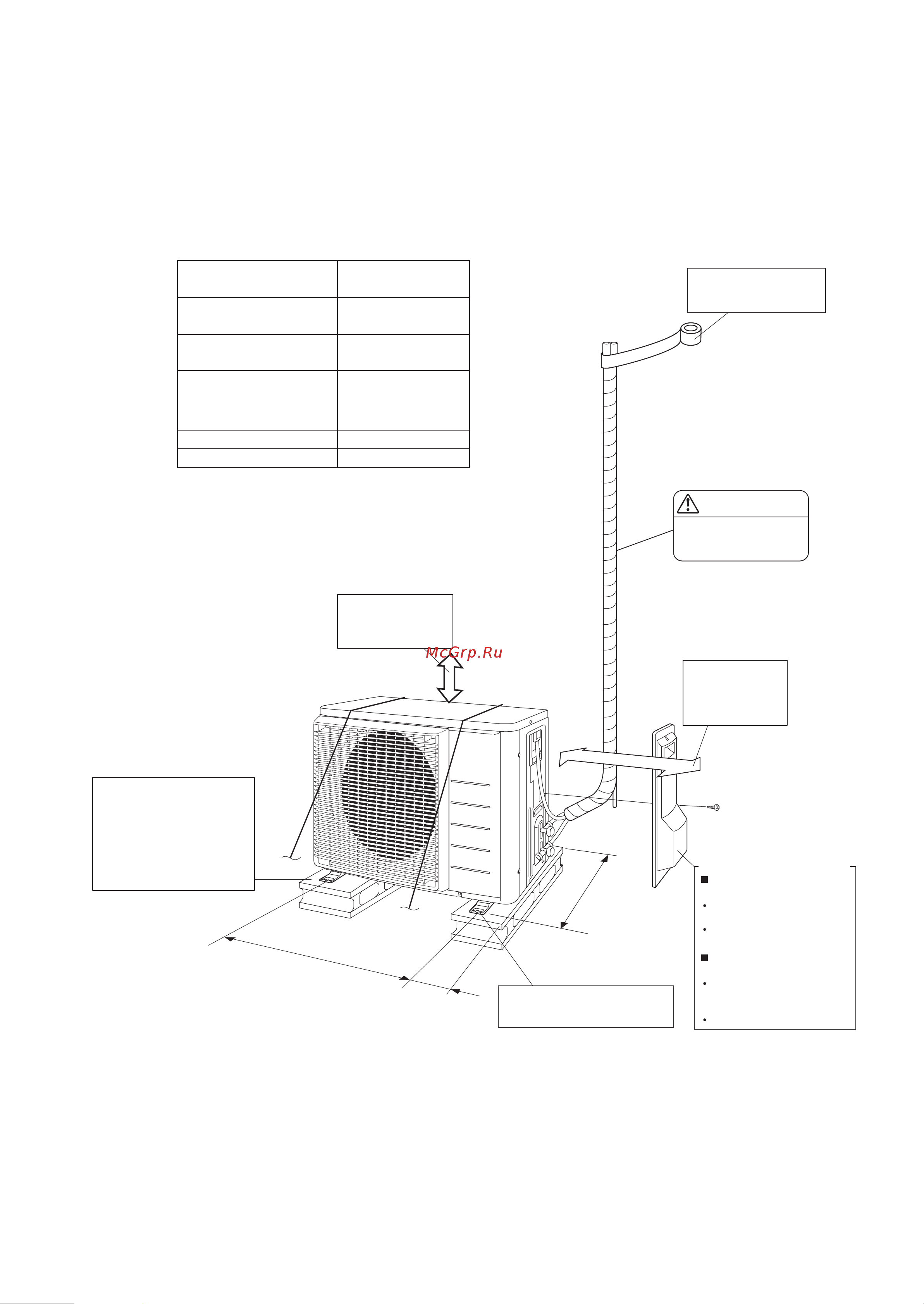

Монтажный чертеж наружного
агрегата
**
*
(Центры отверстий
под болты опор)
311
574
(Центры отверстий под
болты опор)
(От края блока)
105,5
Наружный диаметр 9,5 мм
Газовая трубка
Жидкостная линия
Наружный диаметр 6,4 мм
20 г/м
15 м
20 м
Максимально допустимая
длина трубопровода
Максимально допустимая
высота трубопровода
Дополнительный хладагент,
необходимый для трубопровода
хладагента, длина которого
превышает 10 м.
1,5 м
Минимально допустимая
длина трубопровода
Оберните изоляционную
трубу снизу доверху
внешней обмоткой.
В местах с
неудовлетворительным
дренажом используйте
блочные основания для
наружного агрегата.
Отрегулируйте высоту опор
так, чтобы блок располагался
горизонтально. В противном
случае возможна утечка воды.
Поскольку возможно падение
блока, используйте болты опор
или проволоку.
250 мм от стены
единицы измерения: мм
Снятие крышки
запорного вентиля
Открутите винт на крышке
запорного вентиля.
Сдвиньте крышку вниз
и снимите.
Установка крышки
запорного вентиля
Вставьте верхнюю часть
крышки запорного вентиля
в наружный агрегат.
Затяните винты.
Заглушка запорного вентиля
Оставьте место
для обслуживания
трубопроводов
и электрических
деталей.
*
Добавьте надлежащее количество дополнительного хладагента.
В противном случае возможно снижение производительности.
**
Рекомендуемая длина трубопровода должна составлять не
менее 1,5 м, чтобы предотвратить шум от наружного агрегата
и вибрацию. (Механический шум и вибрация могут возникать
в зависимости от способа монтажа блока и среды, в которой
он используется.)
Обеспечьте рабочее
пространство 300 мм
под поверхностью
потолка
ПРЕДОСТЕРЕЖЕНИЕ
**Длина трубопровода
должна составлять
1,5–20 м.
