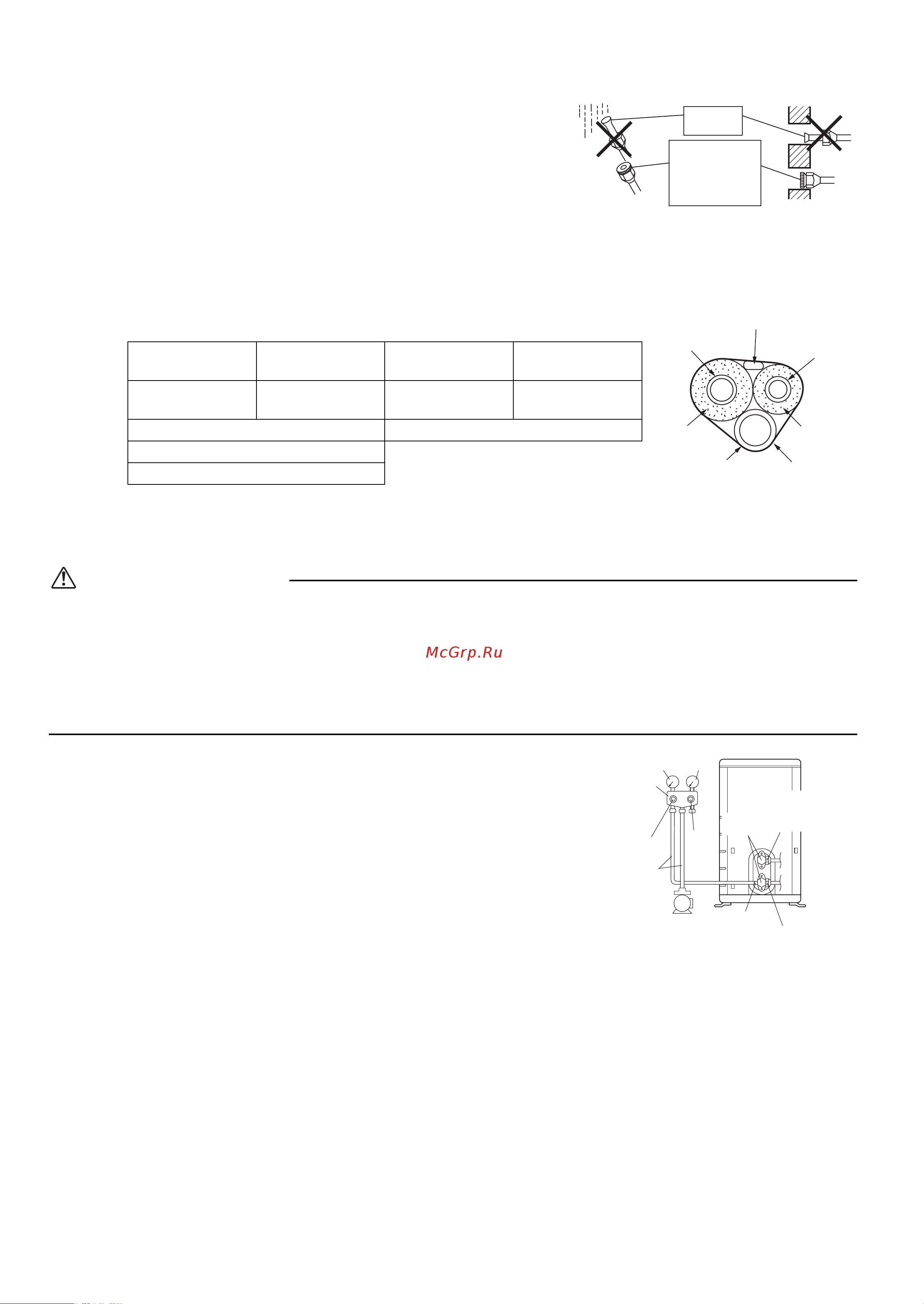

7 Русский
Монтаж наружного агрегата
4-1 Предостережения относительно обращения с трубами
1) Обеспечьте защиту открытого конца трубы от пыли и влаги.
2) Все изгибы труб должны быть как можно более плавными.
Для изгибания пользуйтесь трубогибочной машиной.
4-2 Выбор меди и теплоизоляционных материалов
При использовании технических медных труб и фитингов
помните о следующем:
1) Теплоизоляционный материал: Пенополиэтилен
Коэффициент теплопередачи: 0,041–0,052 Вт/мК (0,035–0,045 ккал/(мч°C))
Температура трубы газообразного хладагента может достигать 110°C.
Выберите теплоизоляционный материал, который выдерживает эту температуру.
2) Обязательно изолируйте и газовые, и жидкостные линии. Размеры
изоляции должны быть такими, как указано ниже.
3) Для линий газообразного
и жидкого хладагента должна использоваться отдельная теплоизоляция.
5. Откачка воздуха вакуумным насосом и проверка герметичности
ПРЕДУПРЕЖДЕНИЕ
• Не смешивайте в холодильном цикле какие-либо иные вещества, кроме указанного хладагента (R32).
• При утечке газообразного хладагента как можно скорее и сильнее проветрите помещение.
• R32, так же как и другие хладагенты, следует собирать и ни в коем случае не выпускать непосредственно
вокружающую среду.
• Вакуумный насос используется исключительно для R32 или R410A. Использование того
же вакуумного насоса
для различных хладагентов может повредить вакуумный насос или агрегат.
• Используйте приспособления для R32 или R410A (такие как манометрический коллектор, заправочный шланг
или переходник вакуумного насоса).
• По завершении прокладки трубопроводов следует удалить воздух и проверить
герметичность.
• При использовании дополнительного хладагента удалите воздух из труб
хладагента и внутреннего агрегата с помощью вакуумного насоса, после чего
заправьте дополнительный хладагент.
• Для работы с штоком запорного вентиля пользуйтесь шестигранным гаечным
ключом (4 мм).
• Все соединения труб хладагента
следует затягивать динамометрическим
ключом на указанный момент затяжки.
Газовая сторона
Жидкостная
сторона
Теплоизоляция
газовой линии
Теплоизоляция
жидкостной линии
Наружный
диаметр 9,5 мм
Наружный
диаметр 6,4 мм
Внутренний
диаметр 12-15 мм
Внутренний
диаметр 8-10 мм
Минимальный радиус изгиба Толщина 10 мм мин.
30 мм·или более
Толщина 0,8 мм (C1220T-O)
1) Подсоедините выступающую сторону заправочного шланга (идет от манометрического коллектора) к сервисному
порту газового запорного вентиля.
2) Полностью откройте клапан низкого давления (Lo) и полностью закройте клапан высокого давления (Hi)
(расположены на манометрическом коллекторе).
(После этого клапан высокого давления не будет задействован.)
3)
Включите вакуумную откачку и убедитесь в том, что мановакуумметр показывает разрежение –0,1 МПа (–76 мм рт. ст.).*1
4) Закройте клапан низкого давления (Lo) манометрического коллектора и остановите вакуумный насос.
(Оставьте систему в этом состоянии на несколько минут и убедитесь в том, что указатель мановакуумметра не
движется в обратном направлении.)*2
5) Снимите крышки с газового и жидкостного запорных вентилей.
Стена
Если колпачок раструба
отсутствует, закройте
раструб лентой,
чтобы предотвратить
проникновение
загрязнений или воды.
Наденьте
колпачок.
Дождь
Газовая трубка
Проводка между агрегатами
Жидкостная
линия
Сливной шлангВнешняя обмотка
Изоляция
газовой
линии
Изоляция
жидкостной
линии
Мано-
вакуумметр
Мано-
метр
Клапан
высокого
давления
Клапан
низкого
давления
Вакуумный насос
Сервисный порт
Запорный
вентиль
жидкостной
линии
Колпачки
вентилей
Запорный вентиль газовой линии
Заправочные
шланги
Маноме-
трический
коллектор
