3
УСТАНОВКА
Перед установкой прибора убедитесь, что
ни одна деталь не повреждена. В случае
повреждения какого-либо компонента
обратитесь к поставщику и не начинайте
установку.
Производитель не несет
ответственность за механические
повреждения или неверную установку.
Перед установкой прибора внимательно
прочитайте инструкцию!
Внимание: Этот прибор изготовлен из
керамики и поэтому обращаться с ним и
устанавливать его нужно очень бережно.
С помощью шаблона сверления,
поставляемого с прибором, просверлите
установочные отверстия в стене, используя
сверло диаметром 8 мм.
Минимальное расстояние между нижней
частью вытяжки и варочной поверхностью
должно быть не менее 65см.
Извлеките стеновую панель из упаковки и
закрепите ее, используя дюбели и винты,
входящие в комплект поставки. (рис. 1). С
особой осторожностью извлеките и
установите керамический компонент
вытяжки, как показано на рис. 2 и 3. Чтобы
керамический элемент был как можно
ближе прижат к стене, рекомендуется
после его установки подтянуть
регулировочные винты, показанные на рис.
4, 5.
Внимание: Керамический компонент
изготавливается вручную и добиться
одинаково ровной и правильной формы по
всей поверхности невозможно. Поэтому
незначительные неровности допускаются и
считаются нормой. Винты должны
аккуратно затягиваться вручную, так чтобы
керамика не треснула.
Установите стальное основание с нижней
стороны прибора (рис. 6), затем закрепите
его с помощью восьми винтов,
поставляемых с прибором.
Подсоедините шнур питания светодиодной
планки с помощью специального
двухполюсного разъема и затем установите
светодиодную планку на свое место (см.
Рис. 7).
Установите угольный фильтр
непосредственно на металлический
жировой фильтр, используя специальный
крепеж, как показано на рис. 8.
Установите жировой фильтр на прибор, так
чтобы он зафиксировался магнитами (рис.
9). Подключите прибор к источнику
питания. Поместите стальную решетку на
верхнюю часть вытяжки и закрепите с
помощью четырех винтов, входящих в
комплект поставки. (рис. 10).

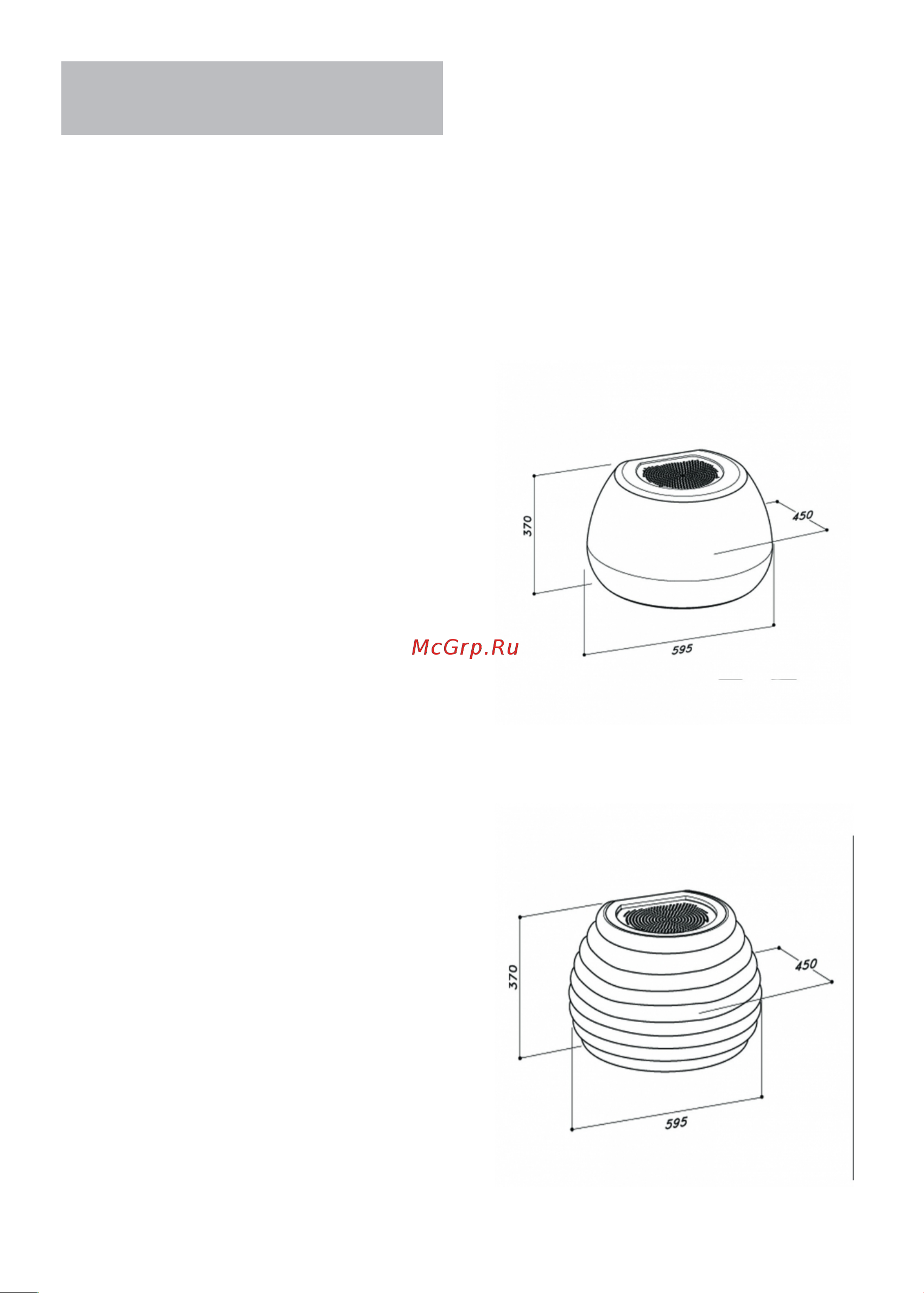

SLT106
SLT104
