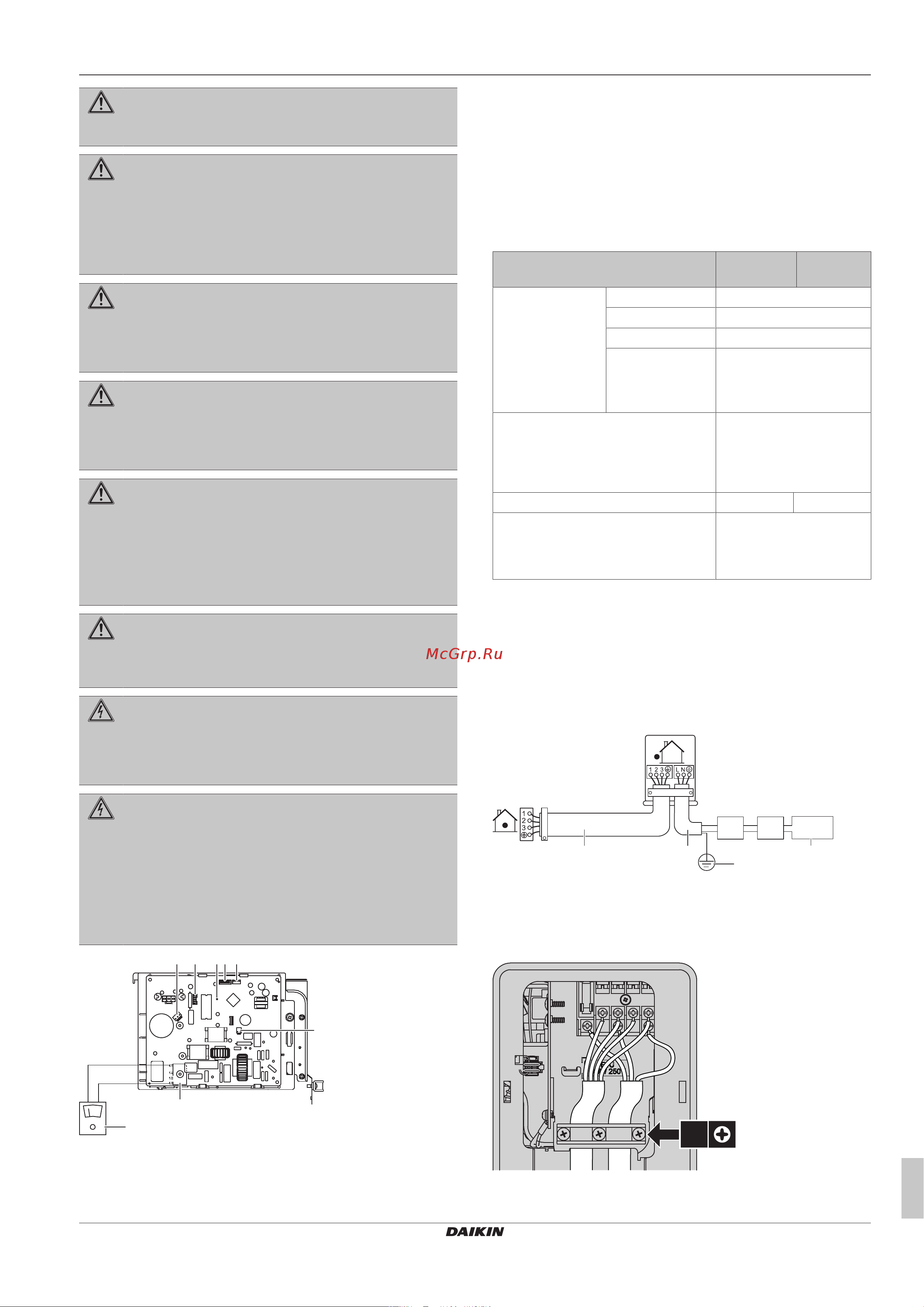

7 Подключение электрооборудования
Руководство по монтажу
13
RXJ-M(9)_RXA-A(9)_RXM-R(9)_ARXM-R(9)
Кондиционеры типа «сплит-система» с хладагентом R32
3P650253-1 – 2021.02
ВНИМАНИЕ!
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ВНИМАНИЕ!
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ВНИМАНИЕ!
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ВНИМАНИЕ!
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ВНИМАНИЕ!
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ВНИМАНИЕ!
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Электропитание подается на все электрические детали
(в том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! ОПАСНОСТЬ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
DC-
DC+
h
edcb f
a
g
a Мультиметр (диапазон напряжения пост. тока)
b S80 – токоподводящий провод обратного
электромагнитного клапана
c S70 – токоподводящий провод электромотора
вентилятора
d Светодиод
e S90 – токоподводящий провод термистора
f S20 – токоподводящий провод электронного
расширительного клапана
g S40 – токоподводящий провод теплового реле
перегрузки
h DB1 – диодный мост
7.1 Характеристики стандартных
компонентов электропроводки
Элемент Класс 20 Классы
25+35
Проводка
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50Гц
Размер проводки 3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под
напряжение 220~240В
H05RN-F (60245 IEC 57)
Рекомендованный размыкатель цепи 10A 13A
Устройство под остаточным током Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
7.2 Подключение электропроводки к
наружному блоку
1 Снимите крышку для техобслуживания.
2 Откройте зажим проводов.
3 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Проводка электропитания
c Размыкатель цепи
d Устройство под остаточным током
e Электропитание
f Заземление
3×
4 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
