Akuvox R20A V2 [9/34] Схема подключения
![Akuvox R20A V2 [9/34] Схема подключения](/views2/1773009/page9/bg9.png)
8

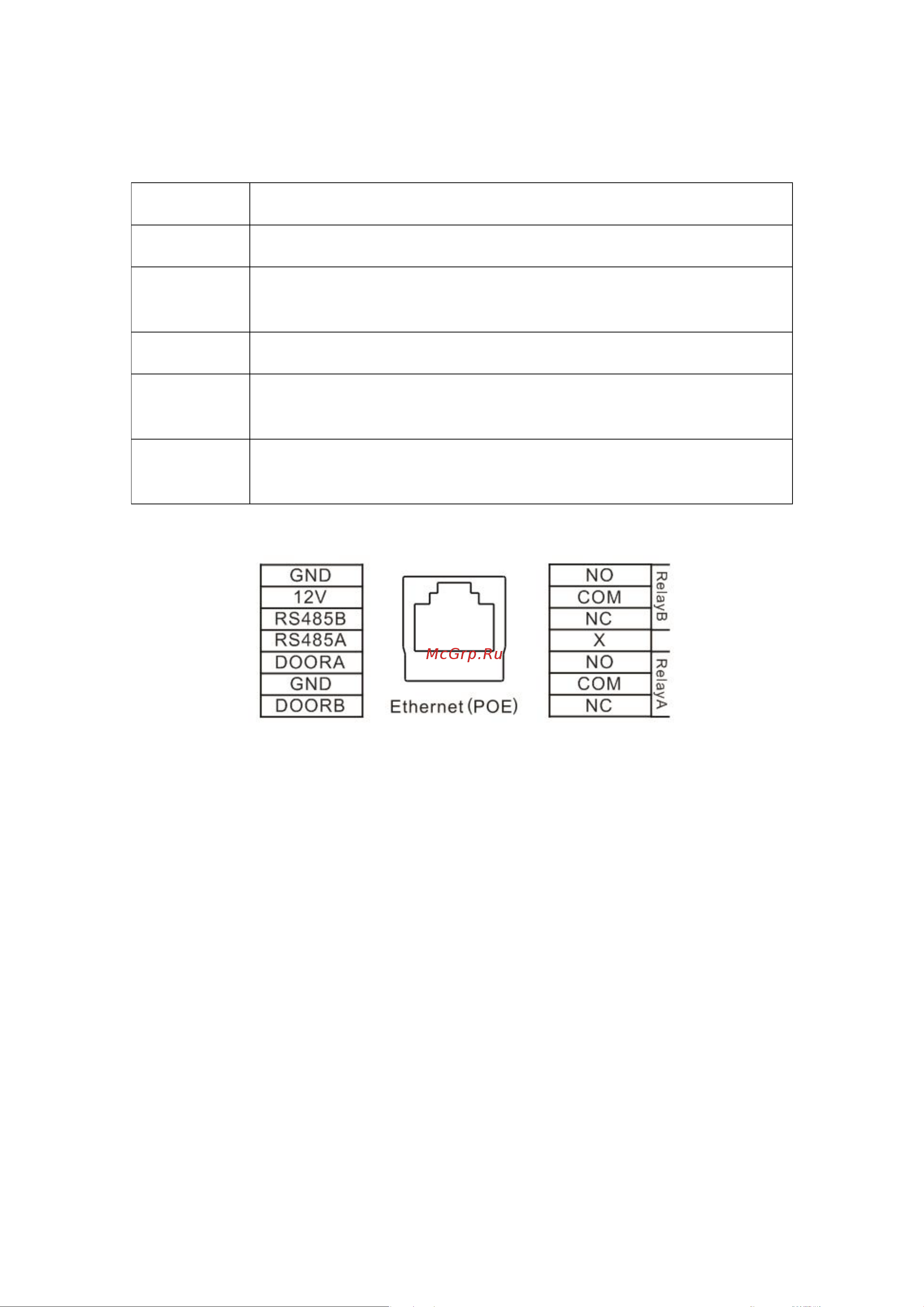

1.4. Схема подключения
Разъем
Назначение
RJ-45(POE)
Обеспечение питания устройства и подключение к сети
12V/GND
Подключение внешнего источника питания, если РОЕ не
используется
RS485A/B
Для подключения устройств по протоколу RS485
DOORA/B
Информационный вход (например: активный уровень на входе
при нажатии кнопки открытия замка)
RelayA/B
Разъем управления релейным переключателем NO (normal
open)/ NC (normal close)
Примечание: питание устройства 12В/1А от сети или 48В/0.2А через POE.
2. Основные настройки
2.1. Начало работы
2.1.1. Определение IP-адреса
После загрузки R20X нажмите и удерживайте кнопку вызова в течении
нескольких секунд, когда светодиодный индикатор станет синим, голосовая
система перейдет в режим объявления IP-адреса. В режиме объявления IP-
адрес периодически повторяется голосовой системой.
