Akuvox R26P OW [7/7] Подключение реле

R26X - инструкция по использованию контактной группы

1.5 Подключение реле

R26X поддерживает подключение 2-х реле (контакты COM1 и COM2) для

разблокировки электромеханических и электромагнитных замков и иных задач.

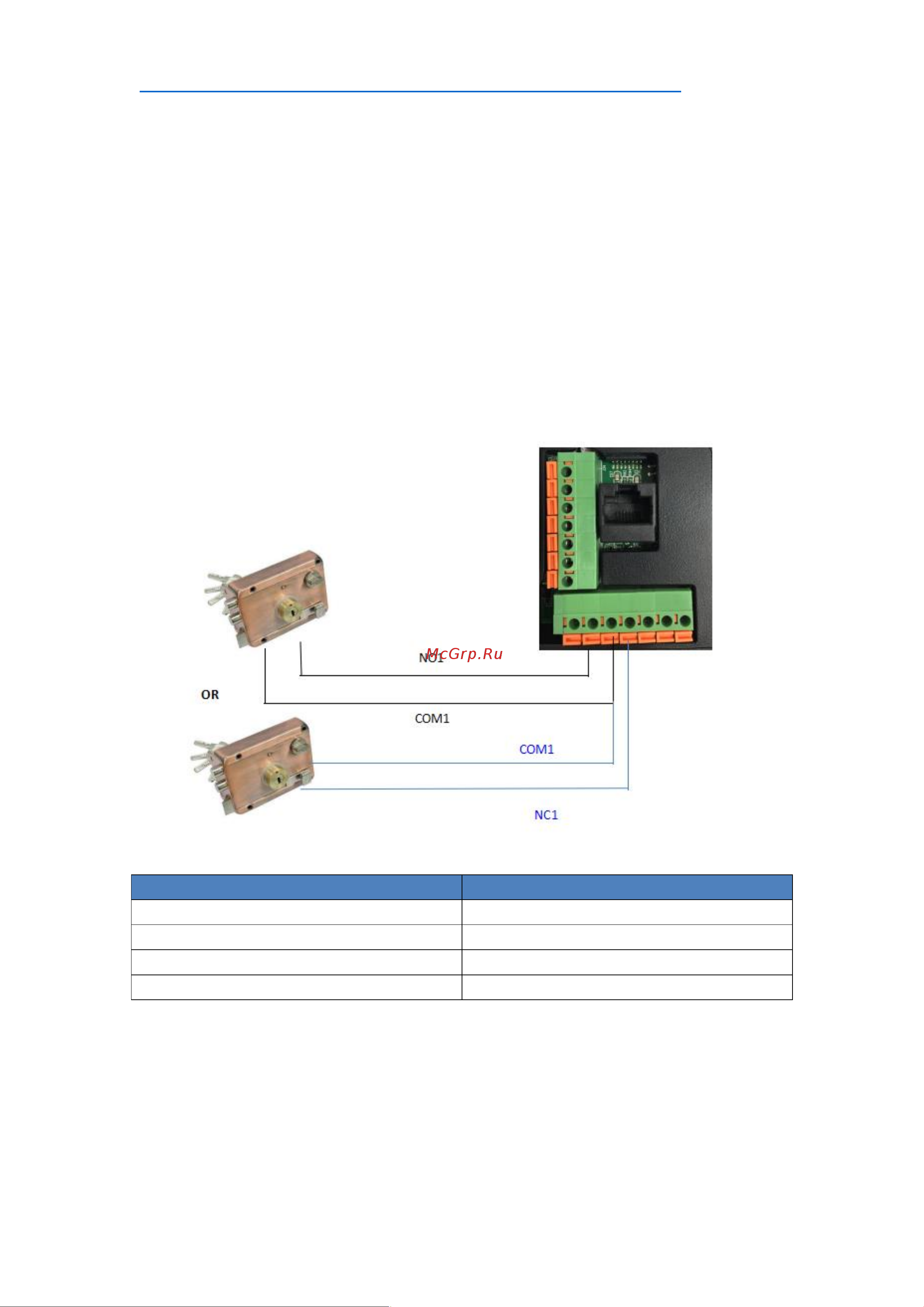

В примере, приведенном ниже показана 2 варианта коммутации через 1

командный контакт СОМ1:

1) Коммутация с нормально-разомкнутым контактом COM1 <-> NO1

2) Коммутация с нормально-замкнутым контактом COM1 <-> NС1

Обозначение контакта

Назначение

GND

Масса

Нормально-разомкнутый контакт

COM

Последовательный порт

Нормально-замкнутый контакт
