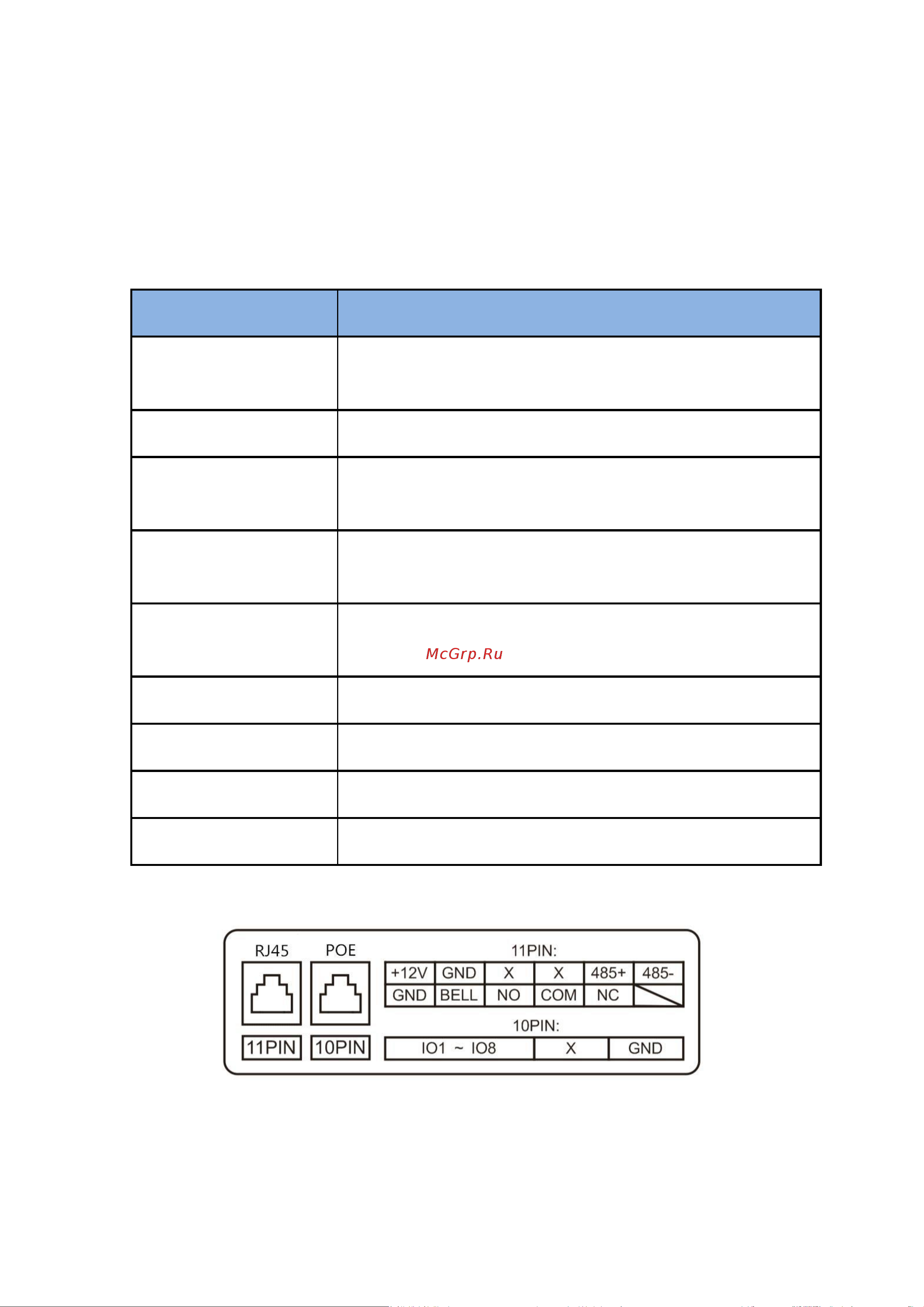

![Akuvox С315S [9/55] Подключение источника питания](/views2/1773049/page9/bg9.png)
8
1.2. Подключение источника питания
Подключение источника питания осуществляется простым подключением 2-х
проводов сетевого адаптера к 11-контактному разъему на задней стороне
устройства.
Разъем
Описание
11-контактный разъем
Для блока питания, разъема RS485, звонка и релейного
переключателя.
10-контактный разъем
Для подключения периферийных устройств
RJ-45 (PoE)
Сетевой интерфейс с поддержкой PoE (Power over
Ethernet) для подключения к локальной/глобальной сети
RJ-45
Сетевой интерфейс для подключения ПК и др. устройств и
совместного доступа к сети через порт RJ-45 (PoE)
12V/GND
Для подключения внешнего источника питания, если не
используется питание через разъем RH-45 (PoE)
485-A/B
Для подключения по стандарту RS485
Bell/GND
Для подключения дверного звонка
NO/COM/NC
Для подключения релейного переключателя
IO1-IO8/GND
Для подключения датчиков сигнализации
