D–EIMAC01603–18_02RU - 19/31
При проектировании системы следует предусмотреть применение двух или более вариантов из следующих
способов защиты:
Непрерывная циркуляция потока воды в трубопроводах и теплообменниках;
Добавление в водяной контур соответствующего количества гликоля;
Дополнительная теплоизоляция или обогрев наружных трубопроводов;
Опорожнение и очистка теплообменника в холодное время года.
Ответственность за осуществление указанных способов противообледенительной защиты возлагается на
персонал компании, выполняющей монтажные работы, и/или местный персонал, выполняющий техническое
обслуживание. Следует проверять, что соответствующая противообледенительная защита находится в рабочем
состоянии. Несоблюдение приведенных выше инструкций может привести к повреждению агрегата. На
повреждения, вызванные обледенением, гарантия не распространяется.
4.10 Монтаж реле расхода
Чтобы обеспечить достаточный расход воды через испаритель, на водяном контуре необходимо монтировать реле
расхода. Реле расхода монтируется на входном, либо на выходном водопроводе. Реле расхода служит для
остановки агрегата в случае прекращения потока воды, чтобы защитить испаритель от обледенения.
Компания-производитель дополнительно предлагает реле расхода, выбранное специально для этой цели.
Это реле расхода лопастного типа предназначается для наружного применения в тяжелых условиях эксплуатации
(IP67), а также для труб диаметром от 1” до 8”.
Реле расхода поставляется с сухим контактом, который необходимо подключить с помощью электрического
соединения к клеммам, показанным на принципиальной электрической схеме. Реле расхода должно быть
настроено таким образом, чтобы срабатывать, если расход воды в испарителе достигнет 50% своего
номинального значения.
4.11 Рекуперация тепла
По дополнительному заказу агрегат может поставляться с системой рекуперации тепла.
В состав данной системы входят теплообменник с водяным охлаждением, размещенный на отводной трубе
компрессора, и специальный регулятор давления конденсации.
Чтобы обеспечить работу компрессора в его рабочем диапазоне, агрегаты с рекуперацией тепла не должны
эксплуатироваться при температуре воды рекуперации тепла ниже 28°C.
Ответственность за соблюдение данного значения (например, с помощью перепускного клапана рециркуляции)
несут компании, осуществляющие проектирование установки и монтаж чиллера.

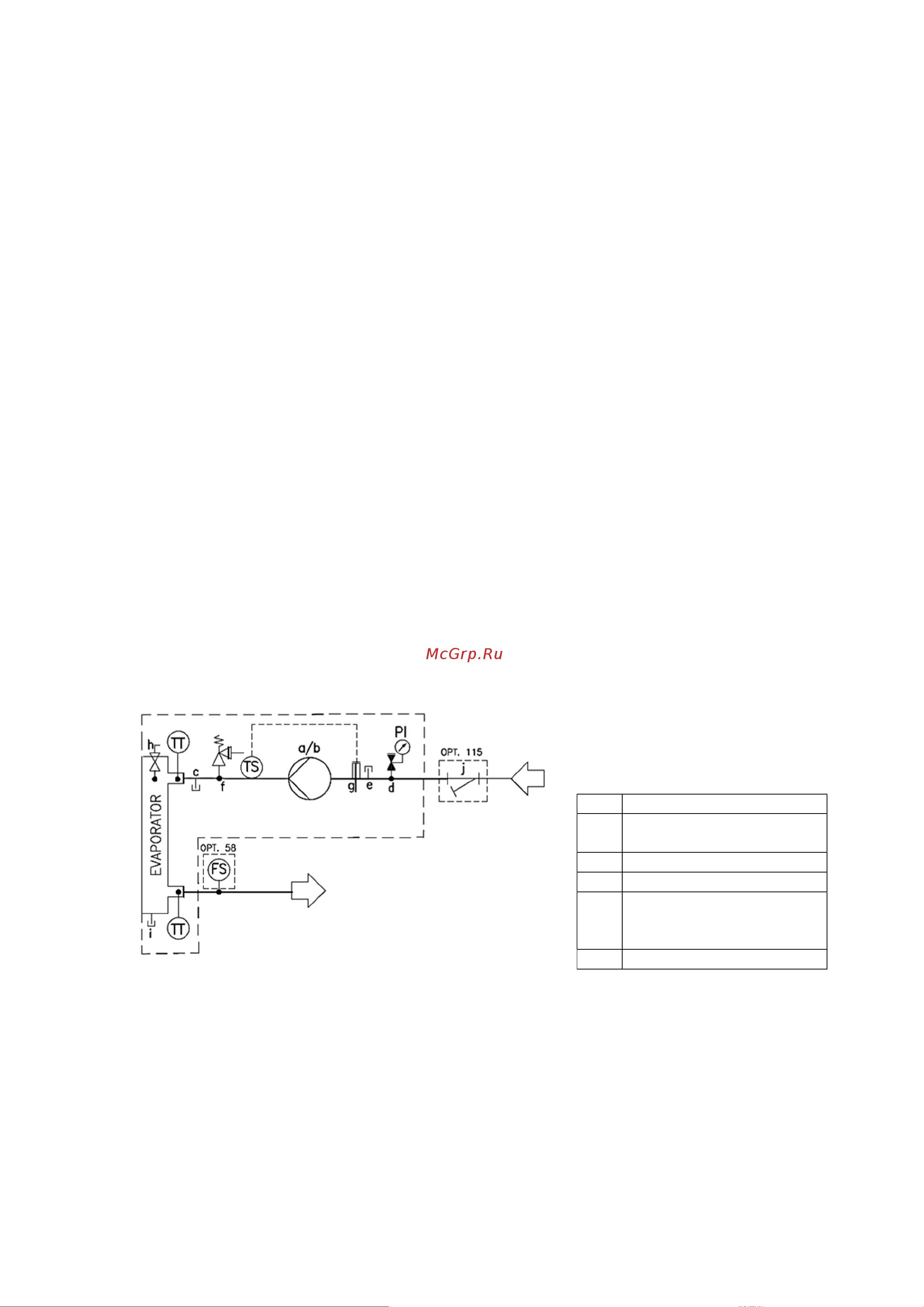

Рисунок 7. Схема подключения водопроводных труб для испарителя (компл. 78-79-80-81)
ИК ОПИСАНИЕ
a НАСОС ОДНОСТОРОННЕГО
ДЕЙСТВИЯ
b СДВОЕННЫЙ НАСОС
c СЛИВ
d КЛАПАН
АВТОМАТИЧЕСКОГО
ЗАПОЛНЕНИЯ
e ЗАГЛУШЕННЫЙ ШТУЦЕР
