D-EOMZC00309-19_01RU
Инструкция по эксплуатации
17/58
Keypad Disable
Агрегат был отключен с клавиатуры. Уточните, можно ли его
включить, в службе технического обслуживания.
Network Disabled
Агрегат был отключен по сети.
Unit Switch
Переключатель Q0 установлен в положение 0, либо разомкнут
контакт «дистанционное вкл/откл».
Test
Агрегат переведен в режим тестирования. Этот режим
используется для проверки работоспособности встроенных
приводов и датчиков. Уточните в службе техническое
обслуживания, можно ли перевести агрегат в один из штатных
режимов (View/Set Unit – Set-Up – Available Modes).
Scheduler Disable
Агрегат был отключен планировщиком
4.5 Сетевое управление
Если контроллер агрегата оснащен одним или несколькими модулями связи, можно активировать функцию
Network Control («Сетевое управление»). Эта функция позволяет управлять агрегатом через последовательный
протокол (Modbus, BACNet или LON).
Ниже приводятся указания по управлению агрегатом по сети:
1. Замкните физический контакт переключателя “Local/Network Switch” («Автономно/Сеть»). Этот контакт
показан на электрической схеме в разделе «Соединения внешней электропроводки».

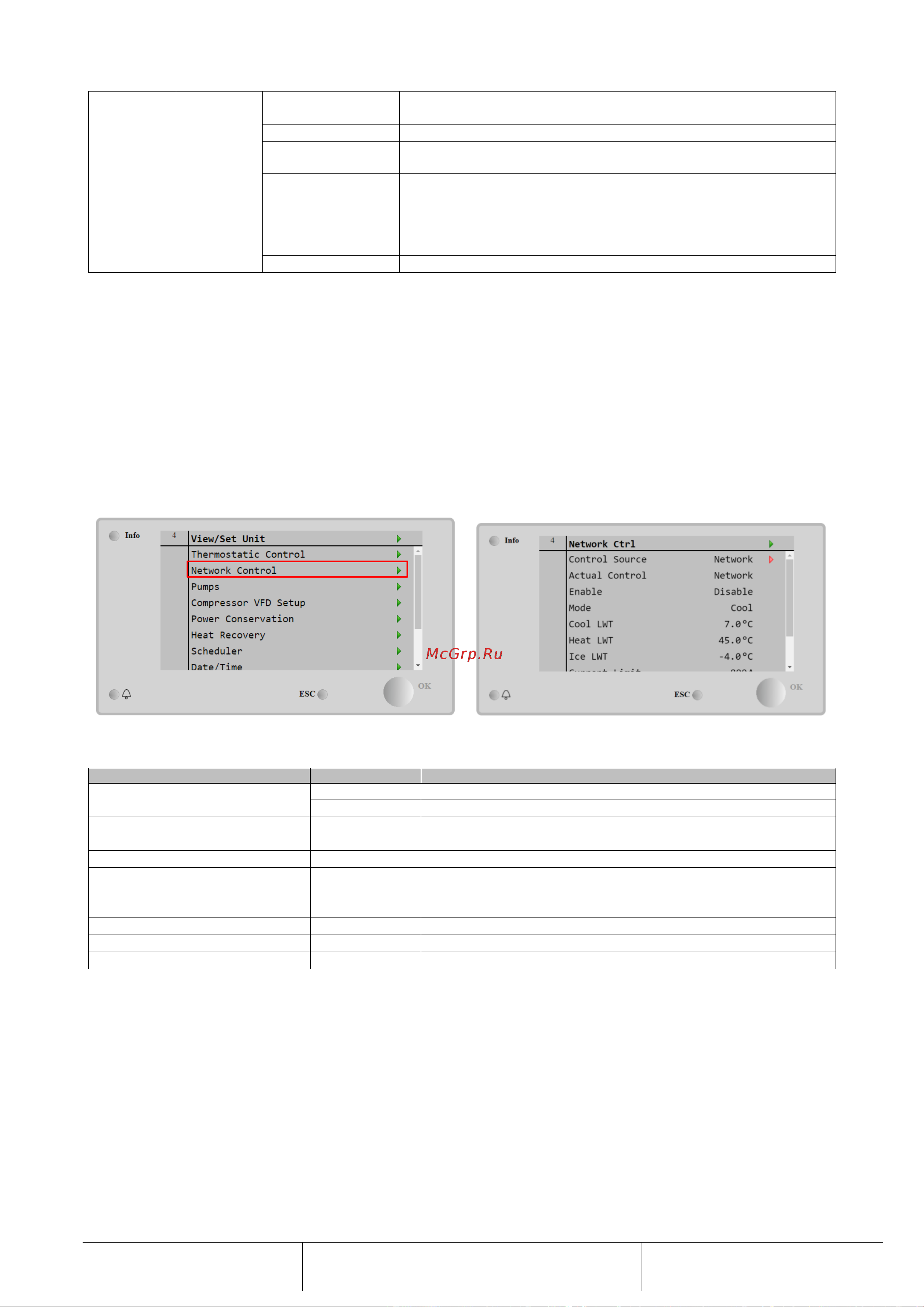

2. Перейдите в меню Main Page → View/Set Unit → Network Control
Выберите Controls Source («Источник управления») = Network («Сеть»)
В меню сетевого управления показаны все основные значения, полученные с помощью последовательного
протокола.
Параметр
Значение
Описание
Control Source
Local
Сетевое управление отключено
Network
Сетевое управление включено
Actual Control
Local,Network
Активное управление на автономном уровне/уровне BMS
Enable
-
Команда вкл/откл по сети
Mode
-
Выбор режима работы по сети
Cool LWT
-
Выбор уставки температуры охлаждающей воды по сети
Heat LWT
-
Выбор уставки температуры воды нагрева по сети
Ice LWT
-
Выбор уставки температуры воды со льдом по сети
Current Limit
Уставка для ограничения тока с BMS
Capacity Limit
-
Ограничение производительности по сети
Remote Server
Активация удаленного сервера
С конкретными адресами регистров и соответствующим уровнем доступа с правом на чтение/письмо можно
ознакомиться в документации к протоколу связи.
4.6 Управление терморегулятором
Настройки управления терморегулятором позволяют задать реакцию на колебания температуры. Для большей
части областей применения достаточно стандартных настроек, однако в случае особых условий на установке
может потребоваться дополнительная регулировка для плавного и точного управления агрегатом или его более
быстрого реагирования.
Регулятор запустит первый компрессор, если обнаружит, что температура выше (Режим охлаждения) или ниже
(Режим нагрева) активной уставки не менее чем на величину Start Up DT. Поэтапный запуск других компрессоров
осуществляется, если температура выше (режим охлаждения) или ниже (режим нагрева) активной уставки не
