10 Установка
Обмотать трубу снизу доверху
отделочной лентой
Оставить пространство для сервисного
обслуживания трубопроводов и
электрических элементов
Если имеется опасность опрокидывания
блока, прикрутите ножки болтами или
проволокой.
В местах с плохим дренажом установить наружный блок
на подставки. Регулируя высоту ножек, установите блок в
горизонтальное положение. При недостаточном
выравнивании блока по горизонтали могут возникать
протечки воды.
Сервисная крышка
Снятие сервисной крышки:
• Сервисную крышку можно
открыть/закрыть.
• Для снятия крышки сдвиньте ее вниз.
Крепление сервисной крышки:
• Для крепления сервисной крышки
вставьте ее верхнюю часть в наружный
блок.
• Затяните винты.
Модель Класс 20/25/35
Максимально допустимая длина Только охлаждение: 20 м
Тепловой насос: 20 м
Максимально допустимая высота 15 м
Количество дополнительного хладагента,
требующегося для трубы хладагента, 20 г/м
длина которой превышает 10 м
Труба газообразного хладагента НД 9,5 мм
Труба жидкого хладагента НД 6,4 мм
* Проследить, чтобы было залито необходимое количество дополнительного хладагента, т. к.
неверная заливка может привести к снижению производительности системы.
Центры отверстий
под болты ножек
Центры
отверстий под
болты ножек
От боковой
поверхности
блока
250 м
м
о
т стен
ы

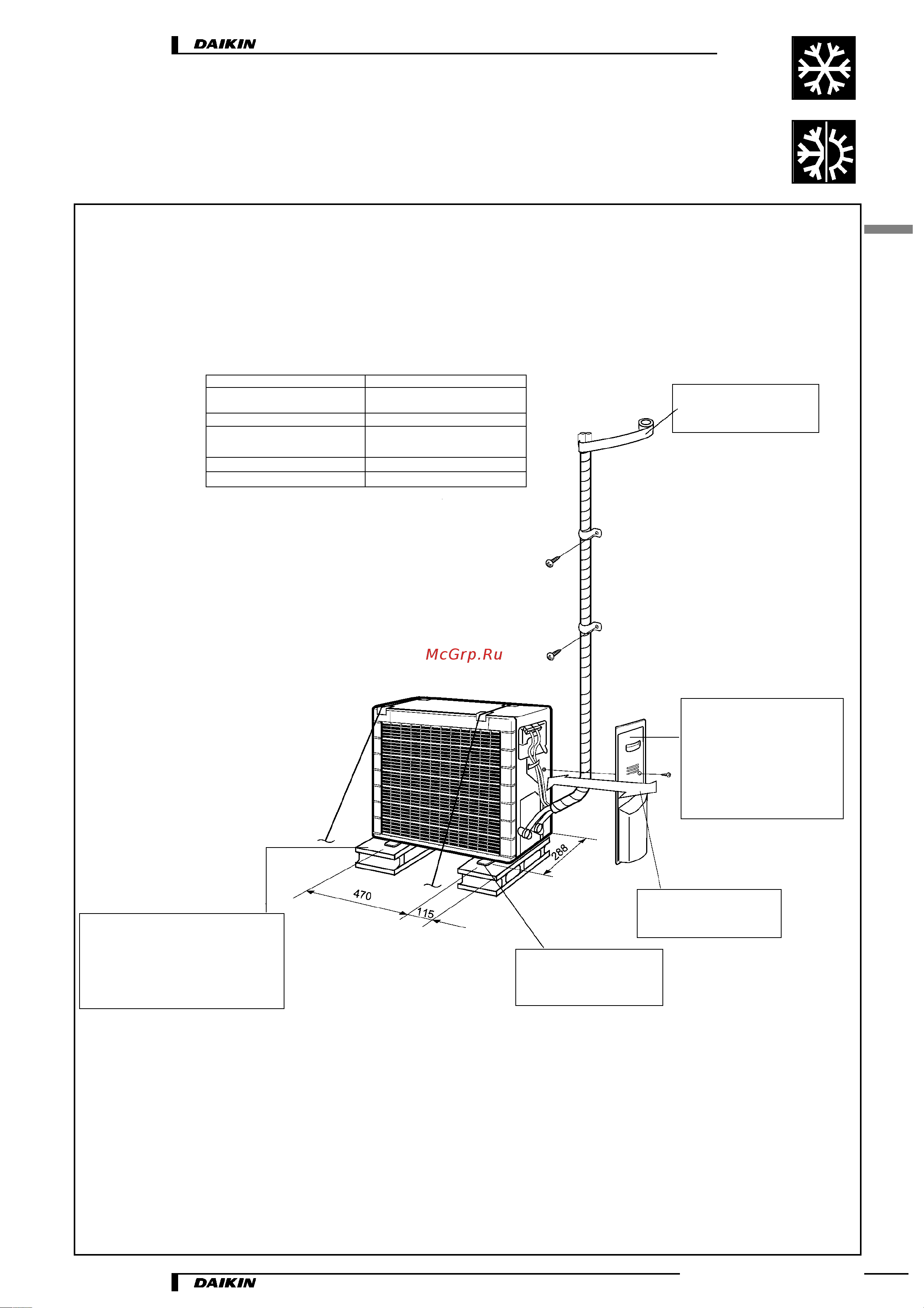

Схемы монтажа наружного блока
RХS20,25,35C
Примечание:
На момент публикации окончательный чертеж отсутствовал. Он будет представлен позже.
