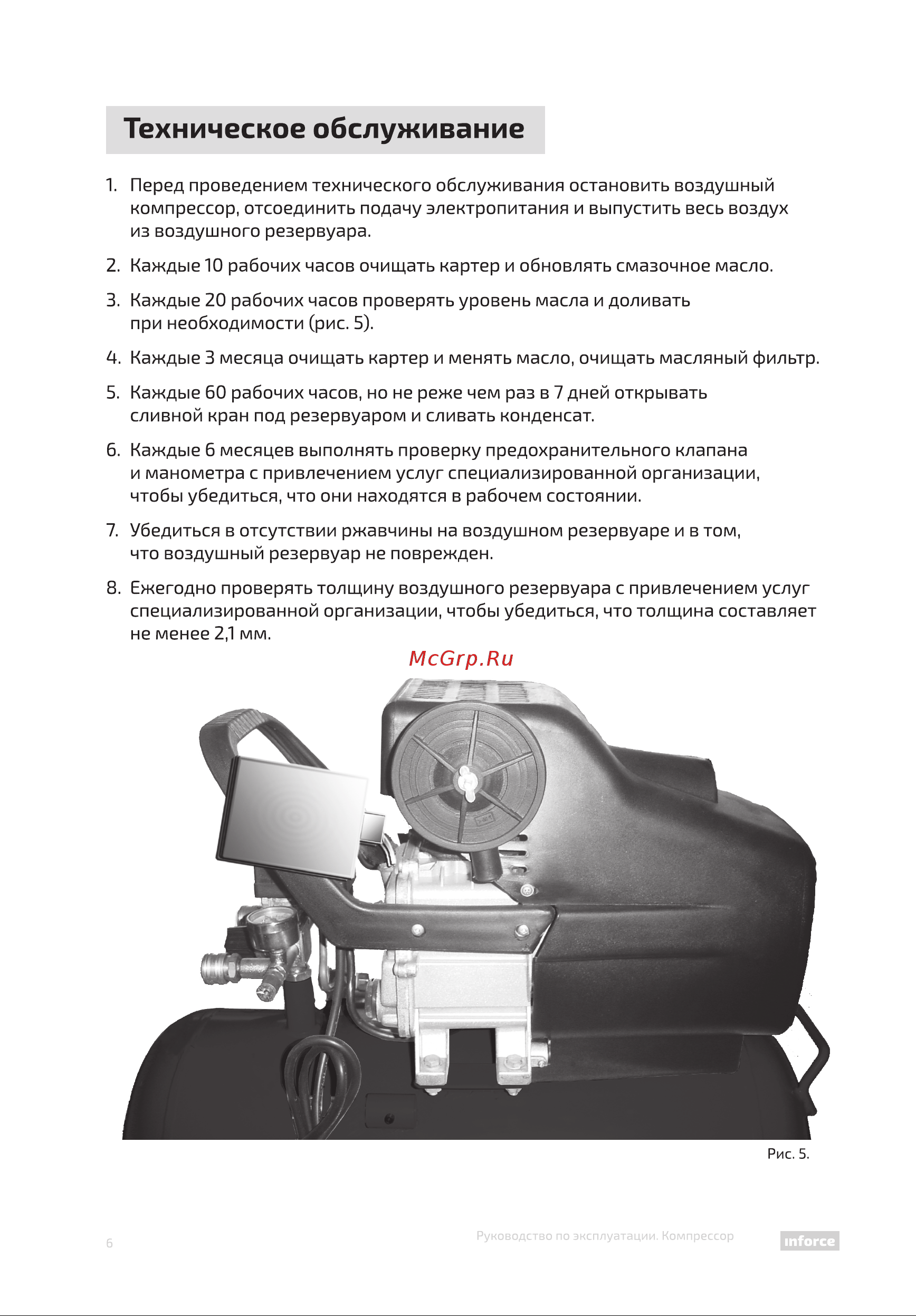

Техническое обслуживание 1 Перед проведением технического обслуживания остановить воздушный компрессор отсоединить подачу электропитания и выпустить весь воздух из воздушного резервуара 2 Каждые 10 рабочих часов очищать картер и обновлять смазочное масло 3 Каждые 20 рабочих часов проверять уровень масла и доливать при необходимости рис 5 4 Каждые 3 месяца очищать картер и менять масло очищать масляный фильтр 5 Каждые 60 рабочих часов но не реже чем раз в 7 дней открывать сливной кран под резервуаром и сливать конденсат б Каждые б месяцев выполнять проверку предохранительного клапана и манометра с привлечением услуг специализированной организации чтобы убедиться что они находятся в рабочем состоянии 7 Убедиться в отсутствии ржавчины на воздушном резервуаре и в том что воздушный резервуар не поврежден 8 Ежегодно проверять толщину воздушного резервуара с привлечением услуг специализированной организации чтобы убедиться что толщина составляет не менее 2 1 мм Рис 5 6 Руководство по эксплуатации Компрессор п гсе
