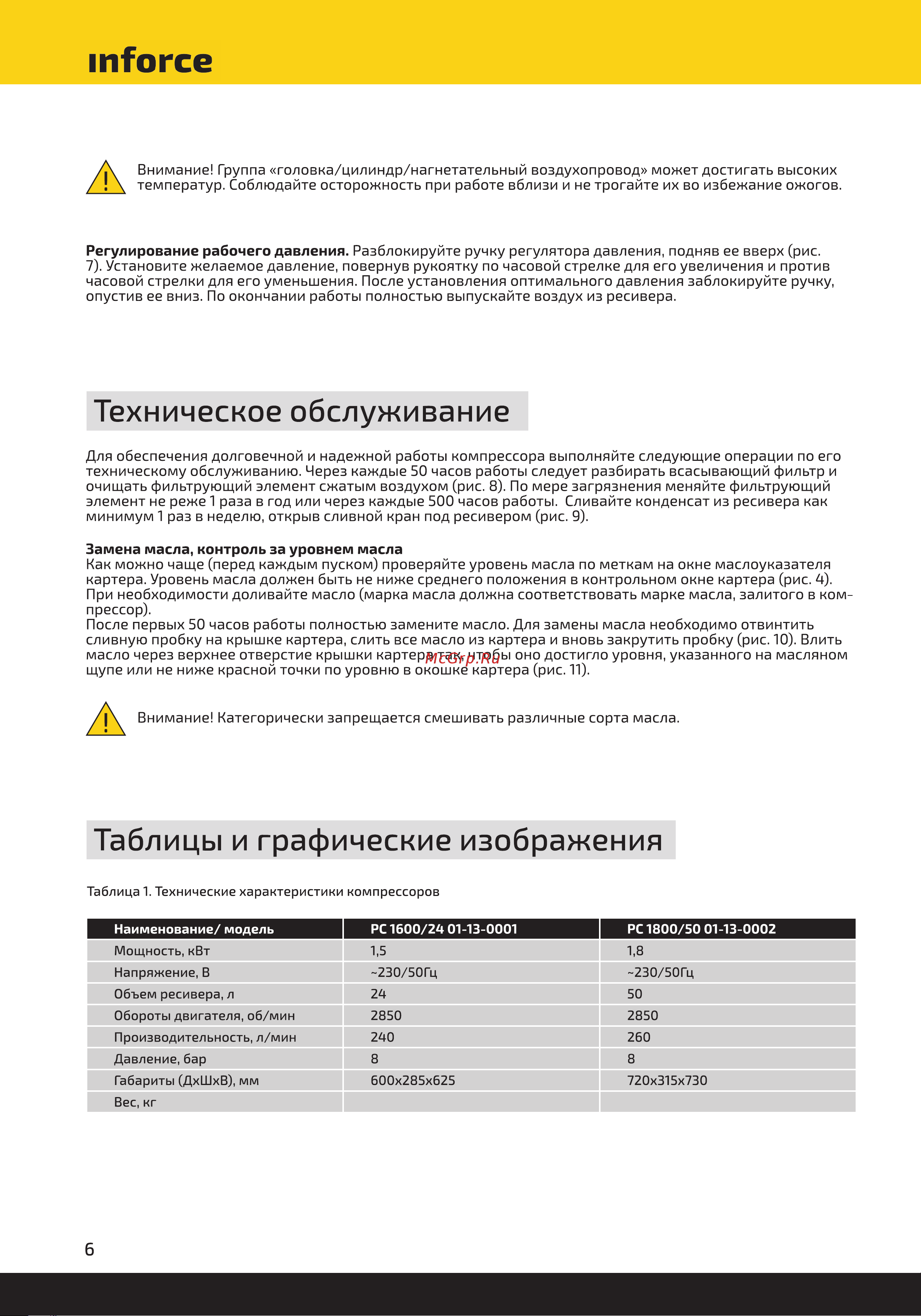

шТогсе А Внимание Группа головка цилиндр нагнетательный воздухопровод может достигать высоких температур Соблюдайте осторожность при работе вблизи и не трогайте их во избежание ожогов Регулирование рабочего давления Разблокируйте ручку регулятора давления подняв ее вверх рис 7 Установите желаемое давление повернув рукоятку по часовой стрелке для его увеличения и против часовой стрелки для его уменьшения После установления оптимального давления заблокируйте ручку опустив ее вниз По окончании работы полностью выпускайте воздух из ресивера Техническое обслуживание Для обеспечения долговечной и надежной работы компрессора выполняйте следующие операции по его техническому обслуживанию Через каждые 50 часов работы следует разбирать всасывающий фильтр и очищать фильтрующий элемент сжатым воздухом рис 8 По мере загрязнения меняйте фильтрующий элемент не реже 1 раза в год или через каждые 500 часов работы Сливайте конденсат из ресивера как минимум 1 раз в неделю открыв сливной кран под ресивером рис 9 Замена масла контроль за уровнем масла Как можно чаще перед каждым пуском проверяйте уровень масла по меткам на окне маслоуказателя картера Уровень масла должен быть не ниже среднего положения в контрольном окне картера рис 4 При необходимости доливайте масло марка масла должна соответствовать марке масла залитого в ком прессор После первых 50 часов работы полностью замените масло Для замены масла необходимо отвинтить сливную пробку на крышке картера слить все масло из картера и вновь закрутить пробку рис 10 Влить масло через верхнее отверстие крышки картера так чтобы оно достигло уровня указанного на масляном щупе или не ниже красной точки по уровню в окошке картера рис 11 Внимание Категорически запрещается смешивать различные сорта масла Таблицы и графические изображения Таблица 1 Технические характеристики компрессоров I Наименование модель б РС1600 24 01 13 0001 РС 1800 50 01 13 0002 Мощность кВт 1 5 1 8 Напряжение В 230 50Гц 230 50Гц Объем ресивера л 24 50 Обороты двигателя об мин 2850 2850 Производительность л мин 240 260 Давление бар 8 8 Габариты ДхШхВ мм 600x285x625 720x315x730 Вес кг 17 27 5 I
