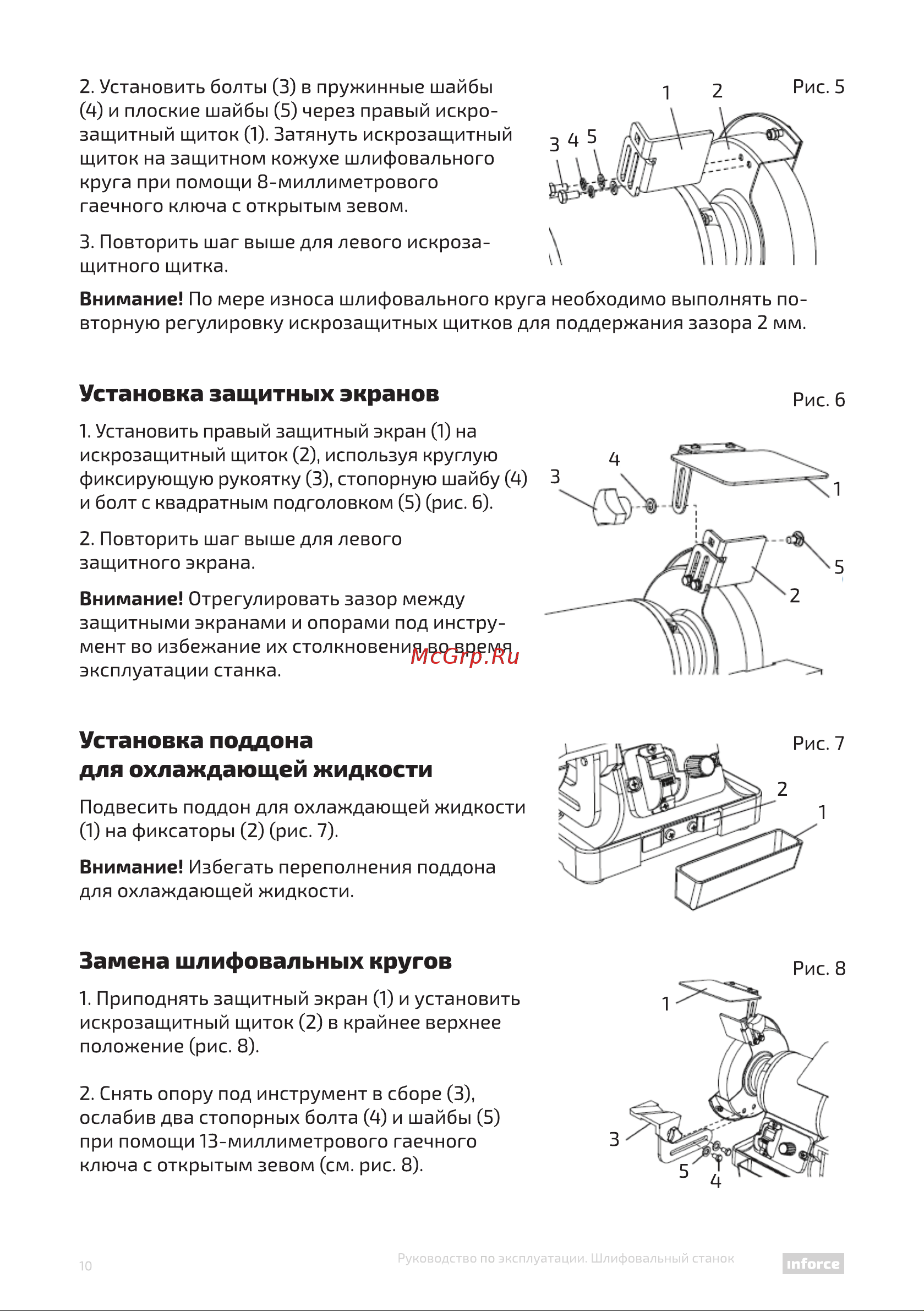

2 Установить болты 3 в пружинные шайбы 4 и плоские шайбы 5 через правый искро защитный щиток 1 Затянуть искрозащитный щиток на защитном кожухе шлифовального круга при помощи 8 миллиметрового гаечного ключа с открытым зевом 1 2 Рис 5 3 Повторить шаг выше для левого искроза щитного щитка Внимание По мере износа шлифовального круга необходимо выполнять по вторную регулировку искрозащитных щитков для поддержания зазора 2 мм Установка защитных экранов Рис б 1 Установить правый защитный экран 1 на искрозащитный щиток 2 используя круглую фиксирующую рукоятку 3 стопорную шайбу 4 и болт с квадратным подголовком 5 рис б 2 Повторить шаг выше для левого защитного экрана Внимание Отрегулировать зазор между защитными экранами и опорами под инстру мент во избежание их столкновения во время эксплуатации станка Установка поддона для охлаждающей жидкости Подвесить поддон для охлаждающей жидкости 1 на фиксаторы 2 рис 7 Внимание Избегать переполнения поддона для охлаждающей жидкости Замена шлифовальных кругов Рис 8 1 Приподнять защитный экран 1 и установить искрозащитный щиток 2 в крайнее верхнее положение рис 8 2 Снять опору под инструмент в сборе 3 ослабив два стопорных болта 4 и шайбы 5 при помощи 13 миллиметрового гаечного ключа с открытым зевом см рис 8 Руководство по эксплуатации Шлифовальный станок lnforce
