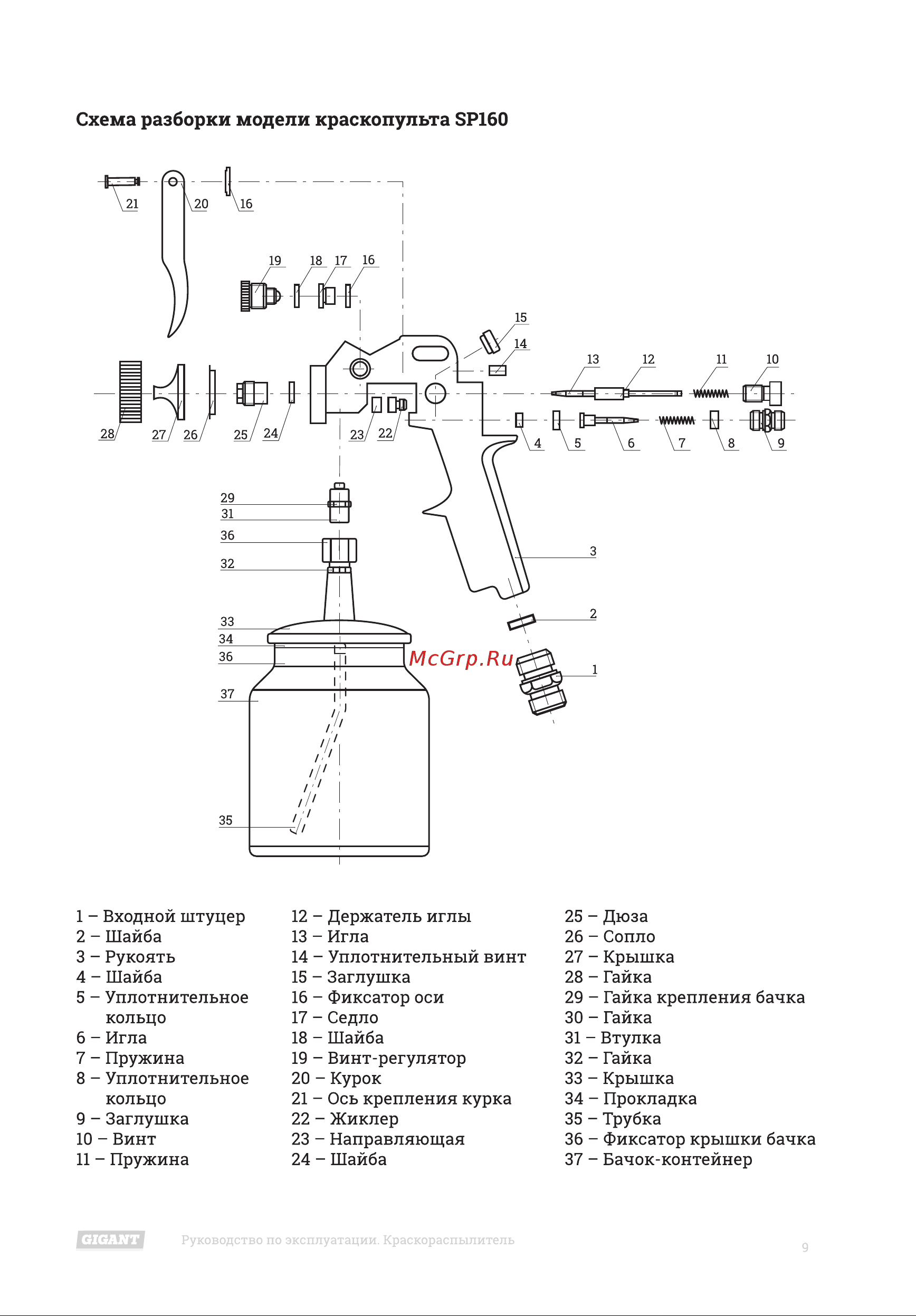

Схема разборки модели краскопульта 8Р160 1 Входной штуцер 2 Шайба 3 Рукоять 4 Шайба 5 Уплотнительное кольцо б Игла 7 Пружина 8 Уплотнительное кольцо 9 Заглушка 10 Винт 11 Пружина 12 Держатель иглы 13 Игла 14 Уплотнительный винт 15 Заглушка 16 Фиксатор оси 17 Седло 18 Шайба 19 Винт регулятор 20 Курок 21 Ось крепления курка 22 Жиклер 23 Направляющая 24 Шайба Руководство по эксплуатации Краскораспылитель 25 Дюза 26 Сопло 27 Крышка 28 Гайка 29 Гайка крепления бачка 30 Гайка 31 Втулка 32 Гайка 33 Крышка 34 Прокладка 35 Трубка 36 Фиксатор крышки бачка 37 Бачок контейнер 9
