9
I bruciatori vanno puliti con acqua saponata: se si vuole conferire loro l’originale bril-
lantezza, basta pulirli con i prodotti specifici per le leghe di alluminio.
Dopo ogni pulitura asciugare perfettamente i bruciatori e ricollocarli nelle loro sedi.
È indispensabile controllare che il rimontaggio avvenga in modo perfetto, in
quanto un non corretto posizionamento dei componenti può essere causa di
gravi anomalie nella combustione.
Manutenzione e pulizia
Prima di effettuare qualsiasi operazione si deve staccare la spina dalla presa di cor-
rente o togliere la corrente a mezzo dell’interruttore generale dell’impianto elettrico.
Prima di effettuare la pulizia è necessario attendere che l’apparecchio si raffreddi,
quindi lavare le parti smaltate, verniciate o cromate, con acqua tiepida e sapone o
detersivo liquido non corrosivo.
Per le parti in acciaio usare alcool o le apposite soluzioni esistenti in commercio. Per
pannelli e profili in alluminio usare cotone o panno imbevuto di olio di vaselina o di
semi. Pulire e passare con l’alcool.
Durante le operazioni di pulizia non usare mai: abrasivi, detersivi corrosivi, candeggi-
na o acidi.
Evitare di lasciare sulle parti smaltate, verniciate o in acciaio inox sostanze acide o
alcaline (succo di limone, aceto, ecc.).
8

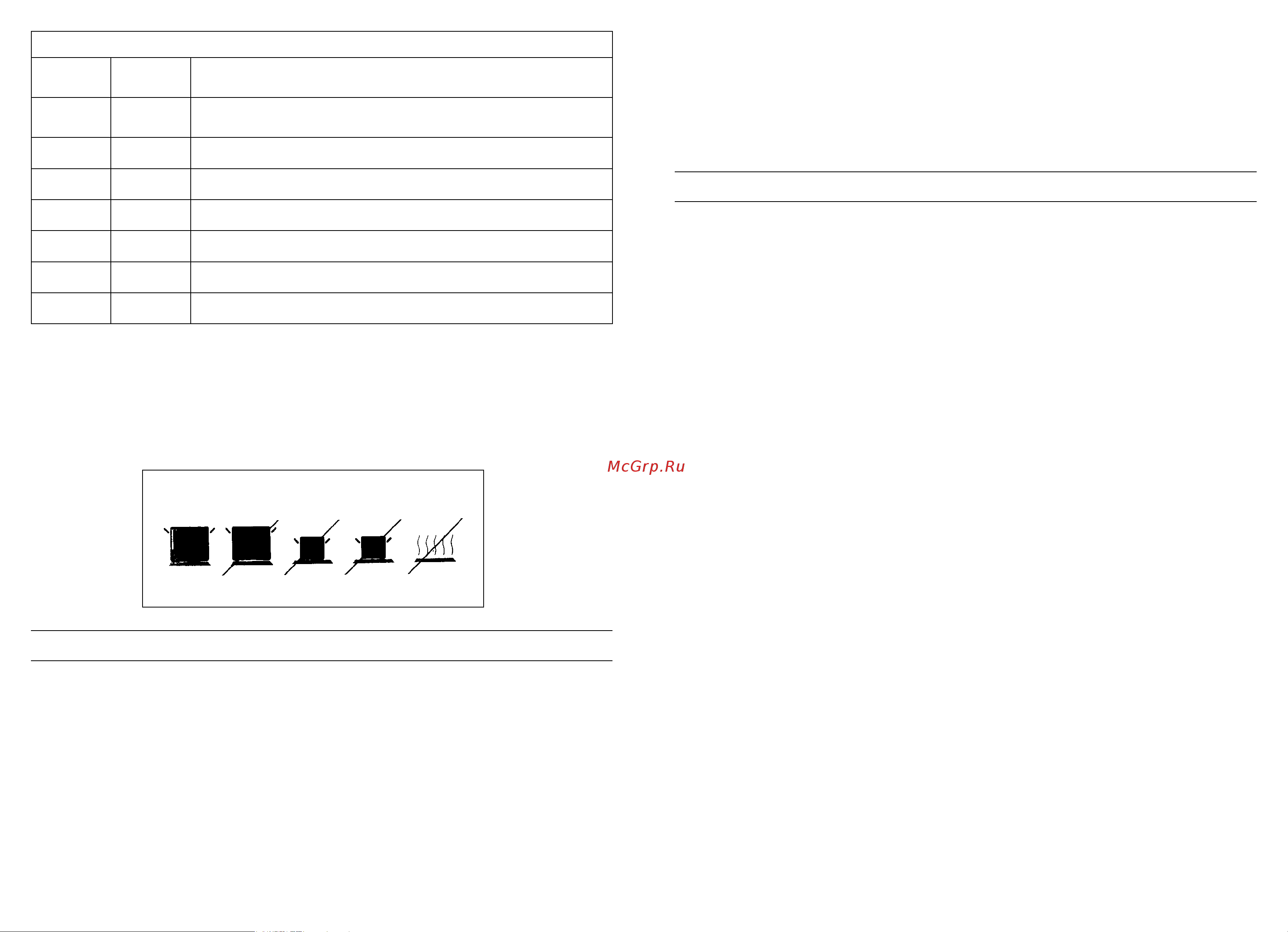

Fig. 9
SÍ NO NO NO NO
Nell’uso delle piastre elettriche si raccomanda di utilizzare solo recipienti con fondo per-
fettamente piatto e con il diametro più vicino a quello della piastra prescelta e comun-
que mai inferiore ad esso (fig. 9). Si consiglia di asciugare bene il fondo dei recipienti,
di evitare traboccamenti dovuti all’ebollizione e di non lasciare mai le piastre accese
senza pentola o con pentola vuota.
L’inserimento della piastra è segnalato dall’apposita spia.
POTENZA PIASTRE ALLE DIVERSE POSIZIONI DELLE MANOPOLE
Posizioni
0 SPENTO
1 LENTISSIMO Tenere in caldo un piatto, burro fuso, cioccolata...
2 LENTO Cottura a fuoco lento, besciamella, stufato, riso al latte, uova al piatto...
3 MODERATO Legumi secchi, surgelati, frutta, acqua bollente...
4 MEDIO Mele al vapore, verdure fresche, pasta, crepe, pesce...
5 FORTE Cotture più impegnative, omlette, bistecche, trippa...
6 VIVO Bistecche, cotolette, fritture...
Servizio assistenza clienti
Prima di chiamare il servizio di Assistenza Tecnica
In caso di mancato funzionamento del piano vi consigliamo di:
— verificare il buon inserimento della spina nella presa di corrente;
— verificare che l’afflusso di gas sia regolare.
Nel caso non si individui la causa di mal funzionamento:
spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.
CERTIFICATO DI GARANZIA: cosa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel
prodotto ed in base alle previsioni del decreto legislativo 24/02, fino a 24 mesi decorrenti
dalla data di consegna del bene.
Il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per es-
sere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unita-
mente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’ac-
quisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nomi-
nativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il
prezzo di cessione.
Il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all’intervento, lo effettuerà
senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi che
sono totalmente gratuiti.
ESTENSIONE DELLA GARANZIA FINO A 5 ANNI: come?
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le
informazioni ed i documenti necessari per prolungare la garanzia dell’apparecchio sino a
5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la ma-
nodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico
del Servizio Clienti 0392086811.
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione
per fornirLe i chiarimenti necessari; comunque qualora il Suo apparecchio presenti ano-
malie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consi-
gliamo vivamente di effettuare i controlli indicati sopra.
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA
Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato,
sarà messo in contatto direttamente, con il Servizio Assistenza Tecnica Autorizzato che
opera nella Sua zona di residenza.
