4
Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore
o dal suo servizio assistenza tecnica o comunque da una persona con qualifica simila-
re, in modo da prevenire ogni rischio. Il conduttore di terra (giallo-verde) deve essere
obbligatoriamente più lungo di 10 mm. La sezione dei conduttori interni deve essere
appropriata alla potenza assorbita dal piano cottura (vedi etichetta) ed il tipo di cavo
deve essere H05V2V2F.
Dichiarazione di conformità. Questa apparecchiatura, nelle parti destinate a venire
a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109
e al D.L. di attuazione N° 108 del 25/01/92.
Apparecchio conforme alle direttive europee 89/336/CEE, 90/396/CEE, 73/23/CEE
e successive modifiche.
LINEA L
TERRA
NEUTRO N
RETE DI
ALIMENTAZIONE
ELETTRICA
MARRONE
GIALLO/VERDE
BLU
CAVO DI
ALIMENTAZIONE
Le istruzioni sono rivolte al personale autorizzato all’installazione dell’apparecchio in
conformità alle norme UNI-CIG 7129-7131. Qualsiasi intervento deve essere esegui-
to con apparecchiatura disinserita elettricamente.
Sul piano di lavoro è indicato, con apposite targhette, il tipo di gas per il quale l’apparec-
chio è predisposto.
È tuttavia possibile usare altri tipi di gas dopo aver eseguito dei semplici adattamenti.
(Vedere indicazioni paragrafi seguenti)
ll collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere ef-
fettuato come prescritto dalle Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati
che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire
le operazioni indicate al paragrafo «Adattamento ai diversi tipi di gas». Nel caso di ali-
mentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle
Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore
durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella consumi gas.
Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di te-
nuta conformi alla UNI-CIG 9264.
La messa in opera dei tubi flessibili deve essere effettuata in modo che la loro lun-
ghezza, in condizioni di massima estensione, non sia maggiore di 2 m.
IMPORTANTE : ad installazione ultimata controllare la PERFETTA TENUTA di tut-
ti i raccordi utilizzando una soluzione saponosa e MAI UNA FIAMMA. Assicurarsi
inoltre, che il tubo flessibile non possa essere a contatto con una parte mobile
del modulo da incasso (es. cassetto) e che non sia situato in luoghi dove possa
essere danneggiato.
ALLACCIAMENTO ALLA RETE GAS
IT
3
LOCALE DI INSTALLAZIONE
L’utilizzo di un apparecchio di cottura a gas produce calore e umidità nel locale in cui
è installato. Vogliate assicurare una buona areazione del locale mantenendo aperti gli
orifizi di ventilazione naturale o installando una cappa di aspirazione con condotto di
scarico (Fig. 2). Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di
una areazione supplementare per esempio l’apertura di una finestra o un’areazione
più efficace aumentando la potenza di aspirazione meccanica se essa esiste. Nel ca-
so in cui l’apparecchio fosse sprovvisto di termocoppia (dispositivo di sicurezza) la
presa di ventilazione di fig. 2 dovrà essere di 200 cm
2
minimo.
In caso non sia possibile installare la cappa è necessario l’impiego di un elettroventila-
tore applicato alla parete esterna o alla finestra dell’ambiente purché esistano nel loca-
le le aperture per l’entrata di aria.
Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente
cucina un ricambio orario d’aria di 3-5 volte il suo volume.
L’installatore deve attenersi alle norme in vigore: UNI-CIG 7129 e 7131.

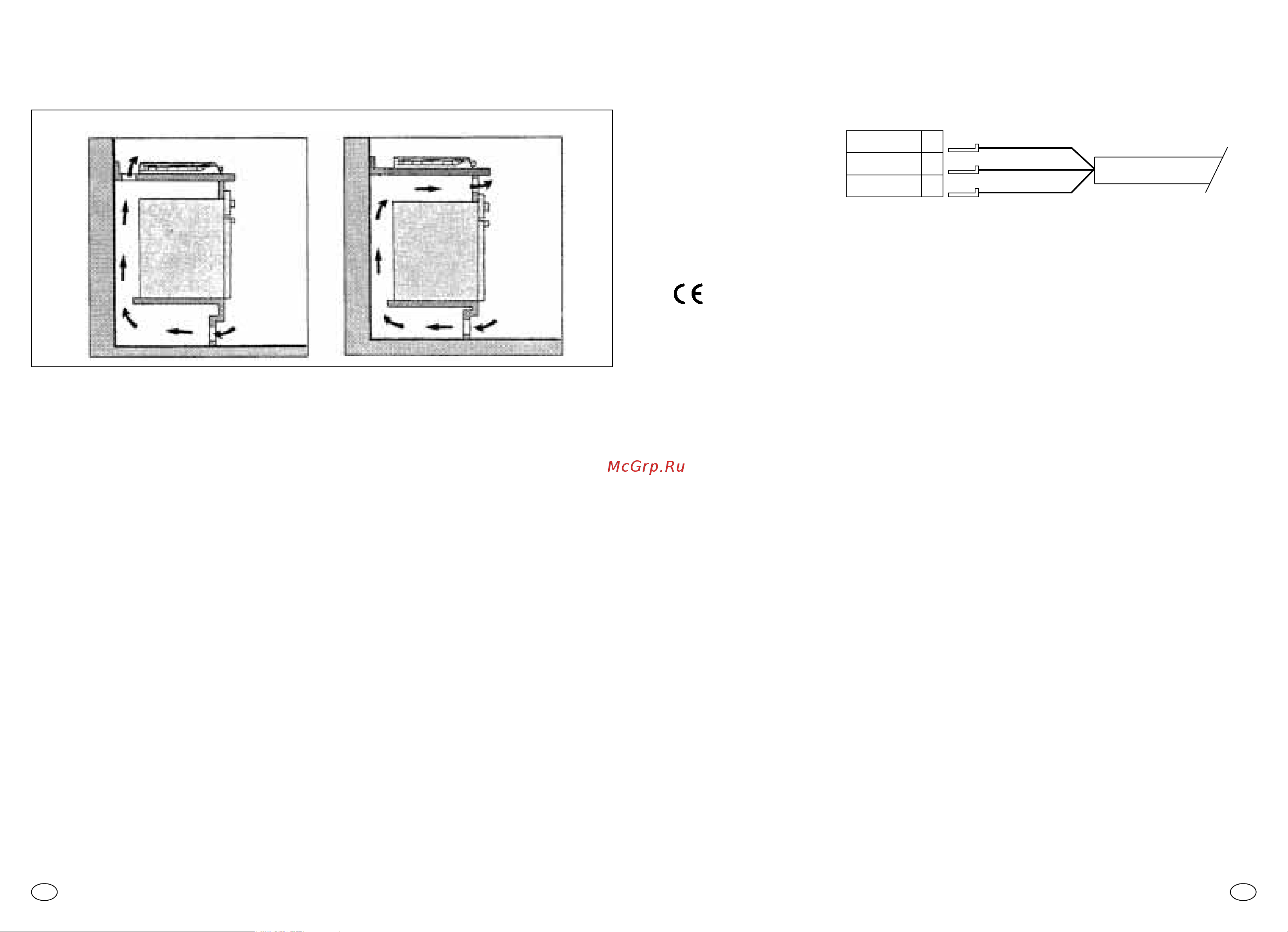

Se sotto al piano cottura è installato un forno senza ventilatore di raffreddamento è
necessario praticare delle aperture nel modulo da incasso per garantire una corret-
ta circolazione dell’aria. Tali aperture devono garantire una superficie libera di alme-
no 300 cm
2
ripartiti come mostrato nella figura 4.
ALLACCIAMENTO ALLA RETE ELETTRICA
Controllare i dati riportati sulla targhetta dell’apparecchio, ubicata sulla parte inferiore
esterna della cassetta, quindi accertarsi che tensione nominale di rete e potenza di-
sponibili, siano adatte al suo funzionamento.
Prima di effettuare il collegamento verificare l’efficienza dell’impianto di messa a terra.
La messa a terra dell’apparecchio è obbligatoria per Legge. La Casa Costruttrice decli-
na ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata
osservanza di questa norma.
Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che
sia in grado di sopportare il carico indicato in targhetta. Il conduttore di terra del cavo è
contraddistinto dai colori giallo verde. In ogni caso la spina deve essere accessibile.
Nel caso si desideri una connessione fissa alla rete, si dovrà interporre, tra l’apparec-
chio e la rete, un dispositivo omnipolare di interruzione con distanza dei contatti di al-
meno 3 mm.
IT
FIGURA 4
60 Cm
2
240 Cm
2
120 Cm
2
180 Cm
2
