Daikin RXH25CVMB [9/15] Схемы холодильного контура
![Daikin RXH35CVMB [9/15] Схемы холодильного контура](/views2/1774287/page9/bg9.png)
6
• Наружные блоки сплитсистем • R410A • RXH202535CVMB
• Серия SPLIT – Sky Air • Наружные блоки
9
RXH20,25C
RХH35C
3D042768A
3D042769А

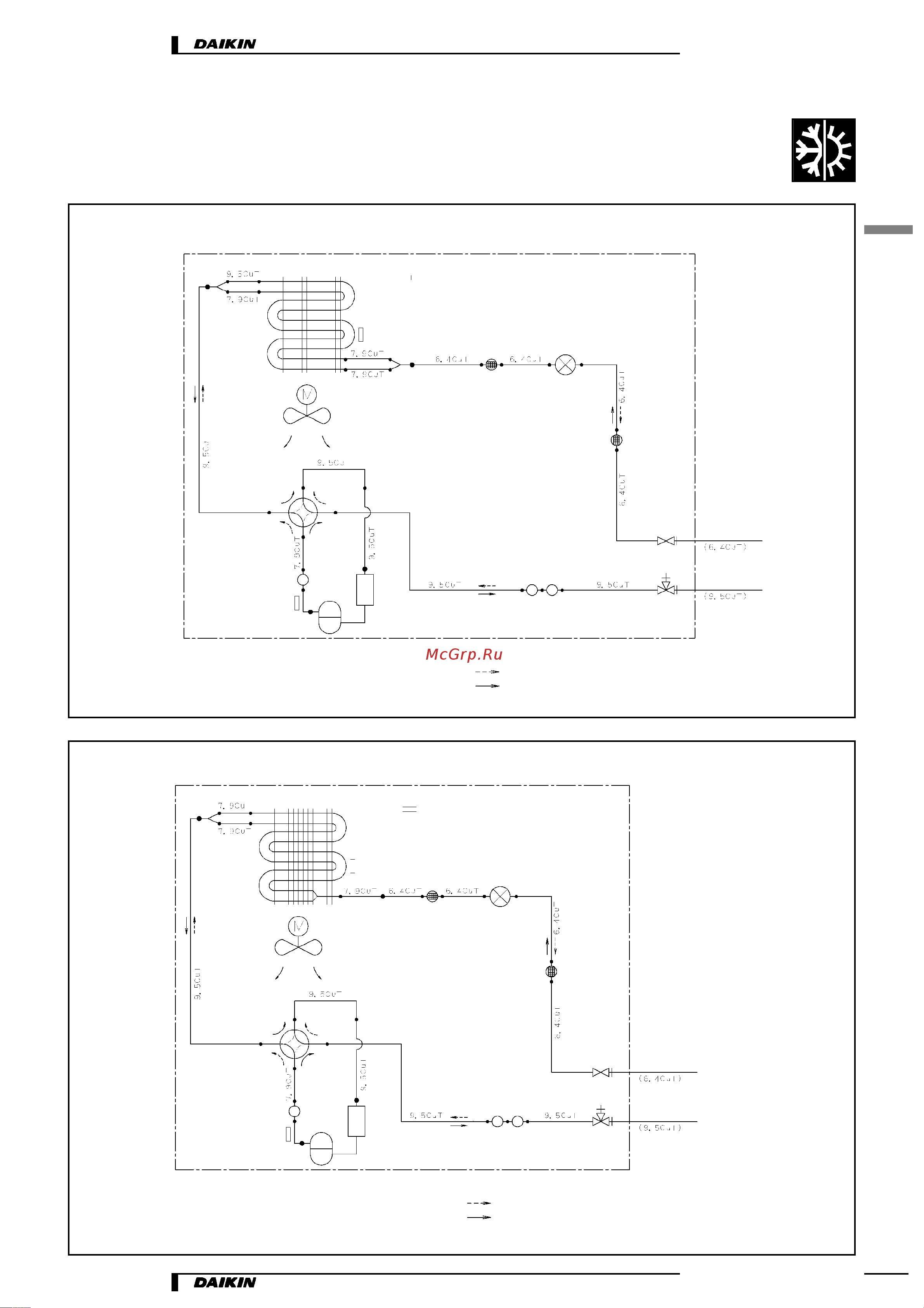

6 Схемы холодильного контура
Наружный блок
Теплообменник
Термистор на теплообменнике
Термистор температуры наружного воздуха
Осевой вентилятор
Аккумулятор
Компрессор
Термистор
нагнетательного
трубопровода
Шумоглушитель
Шумоглушители
Шумоглушитель с
фильтром
Вентиль с механическим
приводом
Вентиль с механическим
приводом
Запорный вентиль в
контуре жидкого
хладагента
Запорный вентиль
в контуре
газообразного
хладагента
Направление течения хладагента
Охлаждение
Нагрев
Нагрев
Обозначение:
CuT — теплоизолированная медная трубка
Обвязка трубопровода
по месту
Обвязка трубопровода
по месту
Наружный блок
Теплообменник
Термистор на теплообменнике
Термистор температуры наружного воздуха
Осевой вентилятор
Аккумулятор
Компрессор
Термистор
нагнетательного
трубопровода
Шумоглушитель
Шумоглушители
Шумоглушитель
с фильтром
Шумоглушитель с
фильтром
Запорный вентиль в
контуре жидкого
хладагента
Запорный вентиль
в контуре
газообразного
хладагента
Направление течения хладагента
Охлаждение
Обозначение:
CuT — теплоизолированная медная трубка
Обвязка трубопровода
по месту
Обвязка трубопровода
по месту
Шумоглушитель
с фильтром
