5. Подготовка к работе

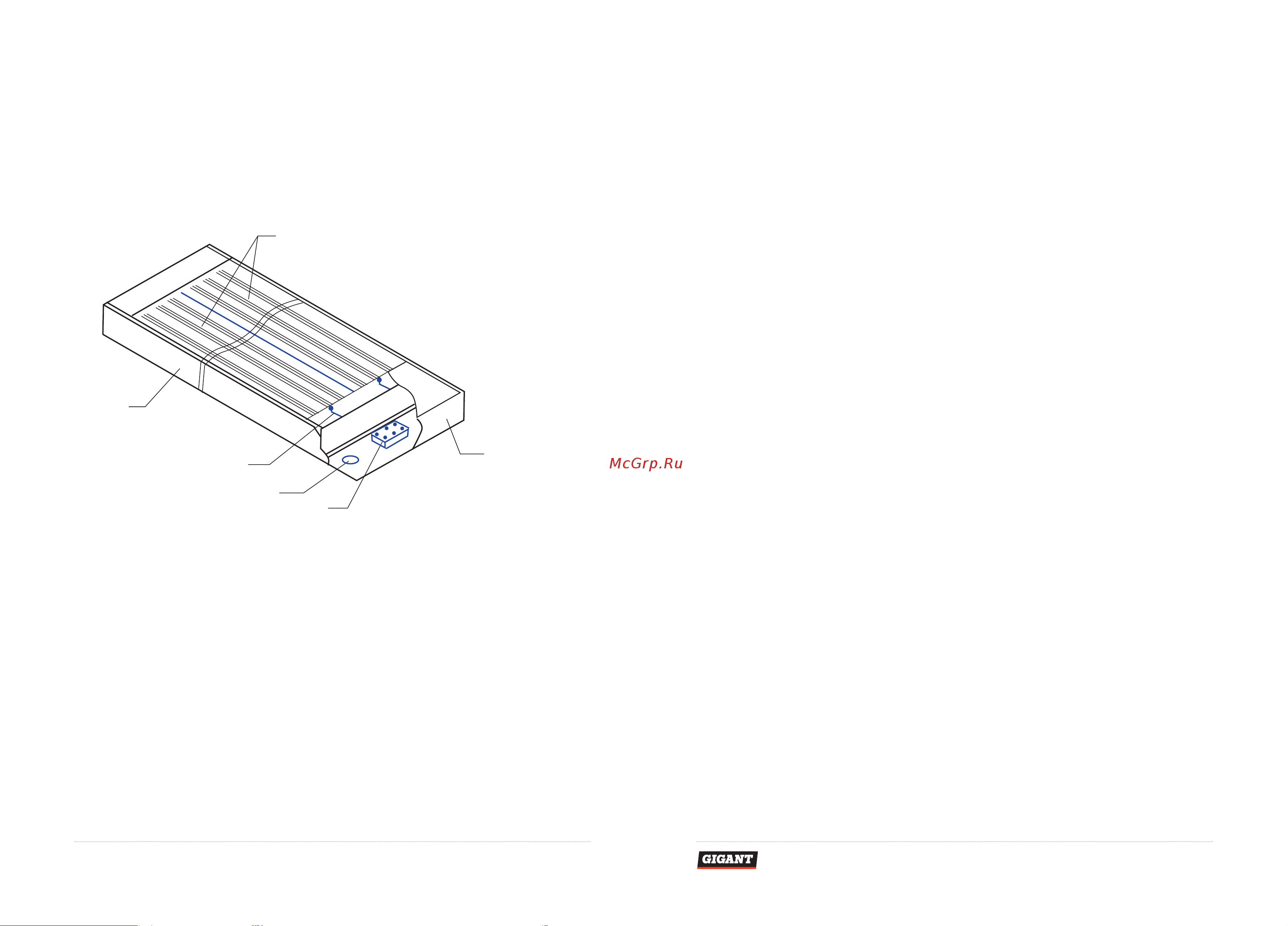

5.1. Схема инфракрасного обогревателя представлена на рис.1
Рис. 1
5.3. Схемы подключения обогревателей IH приведены на рис. 3, 4, 6.
5.4. Габаритные и установочные размеры обогревателей IH и минималь-
ные расстояния при установке приведены на рис. 2, 5.
5.5. Перед проведением монтажных работ необходимо внимательно озна-
комится с требованиями настоящей инструкции. К монтажу и подклю-
чению обогревателя допускается специально подготовленный персонал,
имеющий допуск на проведение работ с электрооборудованием
напряжением до 1000 В. При монтаже и подключении обогревателя не-
обходимо учитывать требования безопасности изложенные в разделе 7
настоящей инструкции.
5.6. Установка обогревателей IH - 0,8; IH - 1; IH - 1,5; IH - 2.
5.6.1. Комплект монтажных деталей находится внутри обогревателя
под съемной крышкой 4 (см. рис. 1).
В комплект входят две цепи (11 звеньев для обогревателя IH - 0,8; IH - 1;
IH - 1,5 и 15 звеньев для обогревателя IH - 2) и четыре карабина.
5.6.2. Последовательность монтажа обогревателя
- снять крышку обогревателя
- открыть пакет и извлечь монтажные детали
- на оба конца каждой цепи установить карабины
- перевернуть обогреватель излучающей панелью вниз
- закрепить карабины в монтажных отверстиях корпуса
- подвесить и закрепить обогреватель на крепежных элементах
(в комплект не входят)
Примечание
При подборе крепежных элементов необходимо учесть, что допускаемая
нагрузка на крепежный элемент должна быть в 2,5 раза больше массы
обогревателя.
Внимание!
При монтаже не кладите обогреватель излучающей панелью на грязные,
жирные или маслянистые поверхности, не касайтесь панелей жирными
руками. Жирные пятна на поверхности панели не допускаются.
5.6.3. Подключение обогревателя к стационарной электропроводке
необходимо производить проводами сечением медных жил не менее
1,0 мм
3
для обогревателей IH - 0,8; IH - 1; IH - 1,5 и не менее 1,5 мм3 для обо-
гревателя IH - 2.
3
1
2
6
5
4
3
1 - Корпус
2 - Электронагреватель
3 - Излучающая панель
4 - Крышка
5 - Клемная колодка
6 - Кабельный ввод
5.2. Корпус (1) обогревателя изготовлен из листовой стали и покрыт термо-
стойким полимерным покрытием. В корпусе установлена алюминиевая
излучающая панель (3), внутри которой находится трубчатый электро-
нагреватель (2). В отсеке под съемной крышкой (4) находится клемная
колодка (5) для подключения к стационарной электропроводке. Для ввода
в обогреватель проводов питания и защитного заземления в корпусе
предусмотрено отверстие, в котором установлен кабельный ввод (6).
Под излучающей панелью установлен теплоотражающий экран и про-
кладка для теплоизоляции стенок корпуса.
