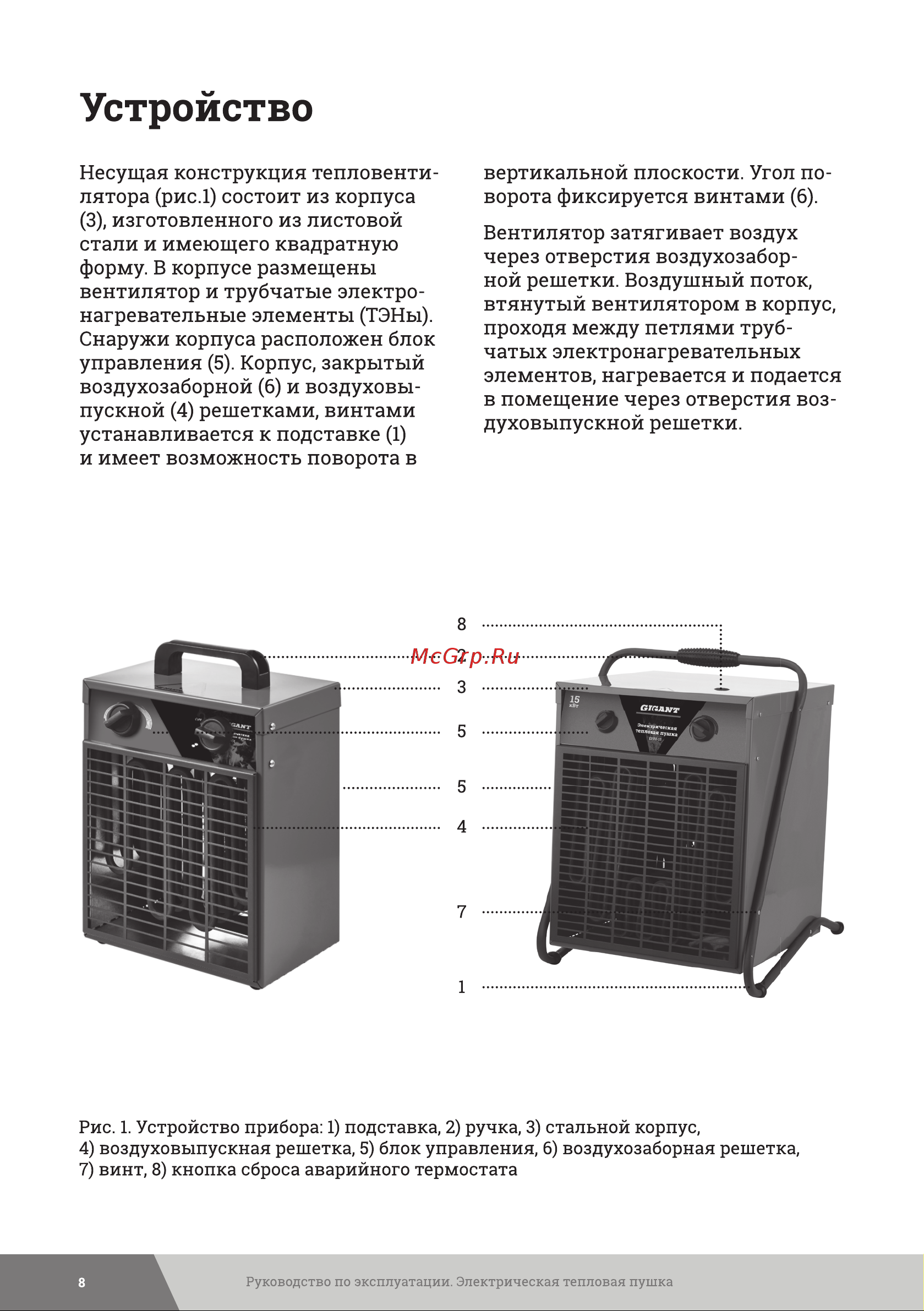

Устройство Несущая конструкция тепловенти лятора рис 1 состоит из корпуса 3 изготовленного из листовой стали и имеющего квадратную форму В корпусе размещены вентилятор и трубчатые электро нагревательные элементы ТЭНы Снаружи корпуса расположен блок управления 5 Корпус закрытый воздухозаборной 6 и воздуховы пускной 4 решетками винтами устанавливается к подставке 1 и имеет возможность поворота в вертикальной плоскости Угол по ворота фиксируется винтами 6 Вентилятор затягивает воздух через отверстия воздухозабор ной решетки Воздушный поток втянутый вентилятором в корпус проходя между петлями труб чатых электронагревательных элементов нагревается и подается в помещение через отверстия воз духовыпускной решетки Рис 1 Устройство прибора 1 подставка 2 ручка 3 стальной корпус 4 воздуховыпускная решетка 5 блок управления б воздухозаборная решетка 7 винт 8 кнопка сброса аварийного термостата Руководство по эксплуатации Электрическая тепловая пушка
