Приложение I. Защита от молний и перенапряжений

Этот продукт оснащён защитой от воздушных разрядов и молниезащитой с

применением технологии TVS, которая может эффективно предотвратить переходные

процессы от молний с напряжением ниже 3000В, а также от перенапряжений и

повреждений, причиненных другими видами импульсных сигналов.

Однако, для обеспечения электробезопасности при наружной установке в

зависимости от фактической ситуации следует принять необходимые защитные меры:

 Линия передачи сигнала должна находиться не менее чем в 50 метрах от

высоковольтного оборудования и кабелей высокого напряжения.

 Попытайтесь выполнить открытую проводку вдоль линии крыши.

 При прокладке на открытых областях используйте проводку в стальной трубе,

одна из точек которой заземлена. Использование воздушных линий

категорически запрещено.

 В районах с сильными грозами или районах с высоким индуцированным

напряжением (например, на подстанциях высокого напряжения) должны быть

приняты меры установки дополнительного оборудования молниезащиты и

громоотводов.

 Молниезащита и заземление внешних устройств и линий должны учитывать

требования молниезащиты зданий и соблюдать соответствующие

национальные и отраслевые стандарты.

 Система должна быть оборудована эквипотенциальным заземлением.

Устройство заземления должно соответствовать двойным требованиям

защиты от вмешательства и электробезопасности и не должно замыкаться или

смешиваться с соседними линиями сетей электропередачи. Когда система

заземлена отдельно, сопротивление заземления должно быть меньше, чем 4

Ом, а площадь поперечного сечения проводника заземления должна быть не

менее 2,5 мм

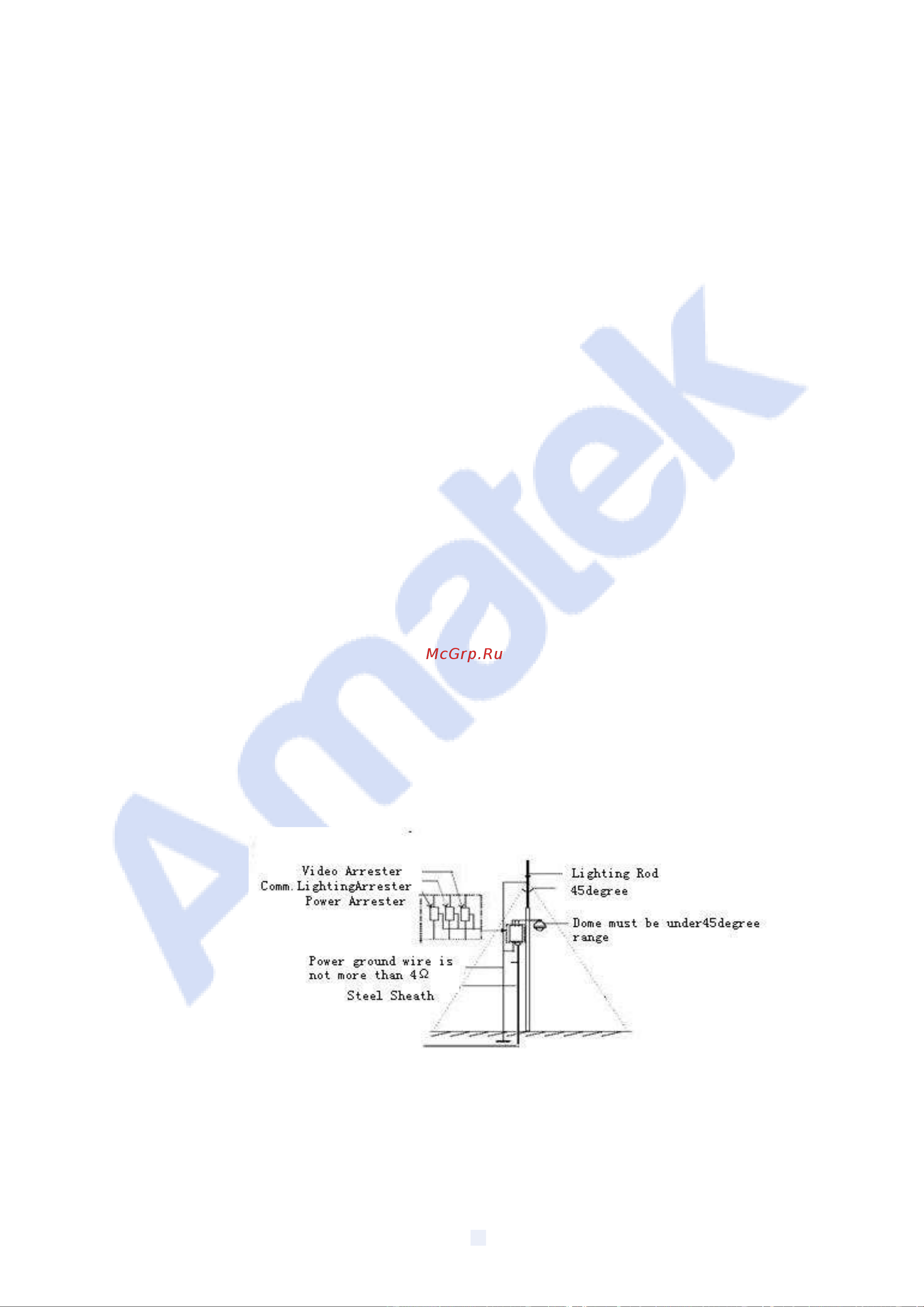

Рис. П1
