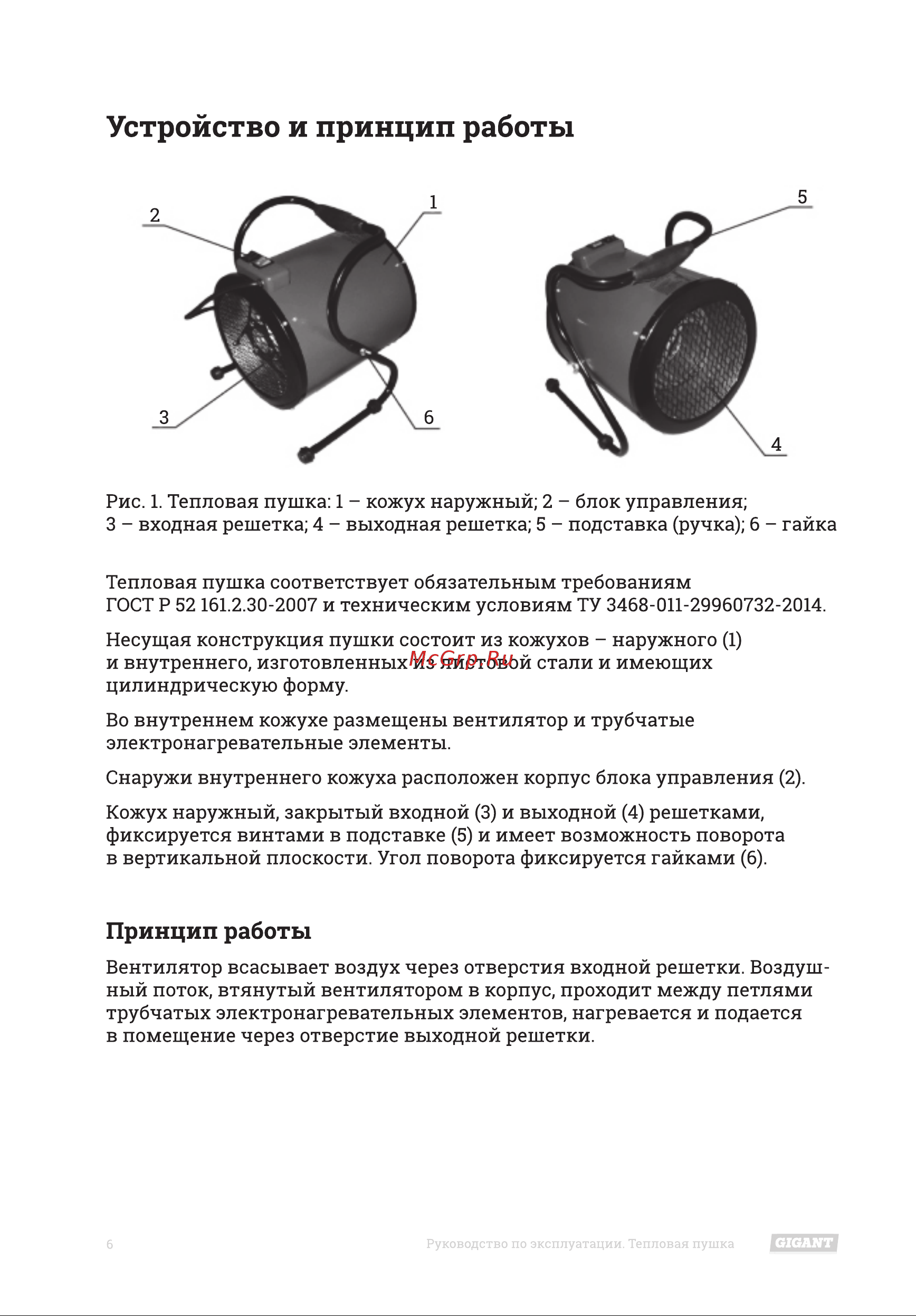

Устройство и принцип работы Рис 1 Тепловая пушка 1 кожух наружный 2 блок управления 3 входная решетка 4 выходная решетка 5 подставка ручка б гайка Тепловая пушка соответствует обязательным требованиям ГОСТ Р 52 161 2 30 2007 и техническим условиям ТУ 3468 011 29960732 2014 Несущая конструкция пушки состоит из кожухов наружного 1 и внутреннего изготовленных из листовой стали и имеющих цилиндрическую форму Во внутреннем кожухе размещены вентилятор и трубчатые электронагревательные элементы Снаружи внутреннего кожуха расположен корпус блока управления 2 Кожух наружный закрытый входной 3 и выходной 4 решетками фиксируется винтами в подставке 5 и имеет возможность поворота в вертикальной плоскости Угол поворота фиксируется гайками 6 Принцип работы Вентилятор всасывает воздух через отверстия входной решетки Воздуш ный поток втянутый вентилятором в корпус проходит между петлями трубчатых электронагревательных элементов нагревается и подается в помещение через отверстие выходной решетки 6 Руководство по эксплуатации Тепловая пушка ШИ
