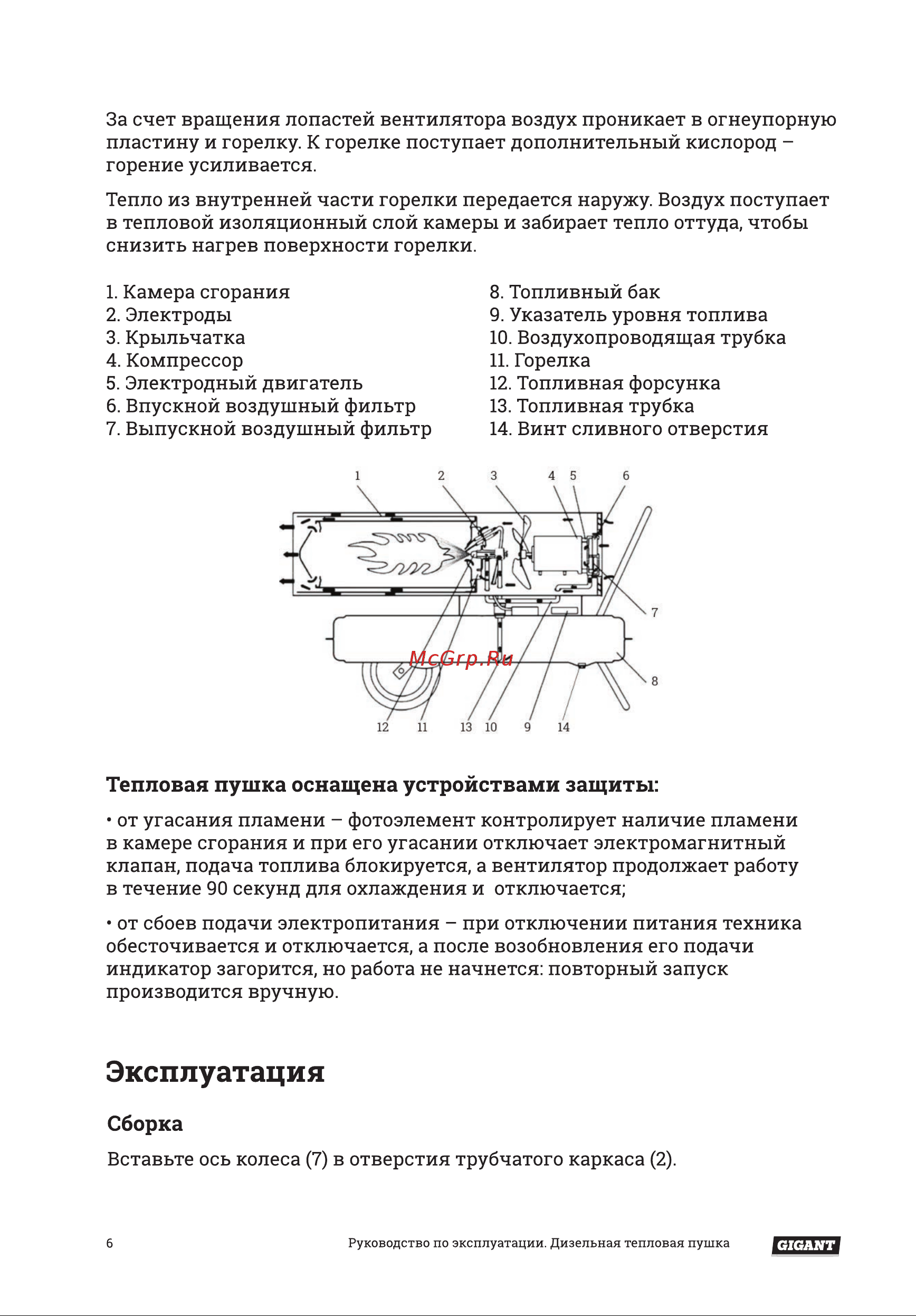

За счет вращения лопастей вентилятора воздух проникает в огнеупорную пластину и горелку К горелке поступает дополнительный кислород горение усиливается Тепло из внутренней части горелки передается наружу Воздух поступает в тепловой изоляционный слой камеры и забирает тепло оттуда чтобы снизить нагрев поверхности горелки 1 Камера сгорания 2 Электроды 3 Крыльчатка 4 Компрессор 5 Электродный двигатель 6 Впускной воздушный фильтр 7 Выпускной воздушный фильтр 8 Топливный бак 9 Указатель уровня топлива 10 Воздухопроводящая трубка 11 Горелка 12 Топливная форсунка 13 Топливная трубка 14 Винт сливного отверстия Тепловая пушка оснащена устройствами защиты от угасания пламени фотоэлемент контролирует наличие пламени в камере сгорания и при его угасании отключает электромагнитный клапан подача топлива блокируется а вентилятор продолжает работу в течение 90 секунд для охлаждения и отключается от сбоев подачи электропитания при отключении питания техника обесточивается и отключается а после возобновления его подачи индикатор загорится но работа не начнется повторный запуск производится вручную Эксплуатация Сборка Вставьте ось колеса 7 в отверстия трубчатого каркаса 2 6 Руководство по эксплуатации Дизельная тепловая пушка ними
