Candy PL 4238 X [22/29] Use of hob
![Candy PL 4238 X [22/29] Use of hob](/views2/1774248/page22/bg16.png)
Maintenance and cleaning
Before cleaning the Hob, ensure the appliance has cooled down. Remove the plug from
the socket or (if connected directly) switch off the electricity supply.
When cleaning the enamelled, varnished or chrome sections, use warm soapy water
or a non caustic detergent. For stainless steel use an appropriate cleaning solution.
Hotplates should only be cleaned with a cotton cloth coated with vaseline or seed oil.
Never use abrasives, corrosive detergents, bleaching agents or acids. Avoid any acid
or alkaline substances (lemon, juice, vinegar etc.) on the enamelled, varnisched or stain-
less steel sections.
The burners can be cleaned with soapy water. To restore their original shine, use a
household stainless steel cleaner. After cleaning, dry the burners and replace.
It is important the Burners are replaced correctly.
41

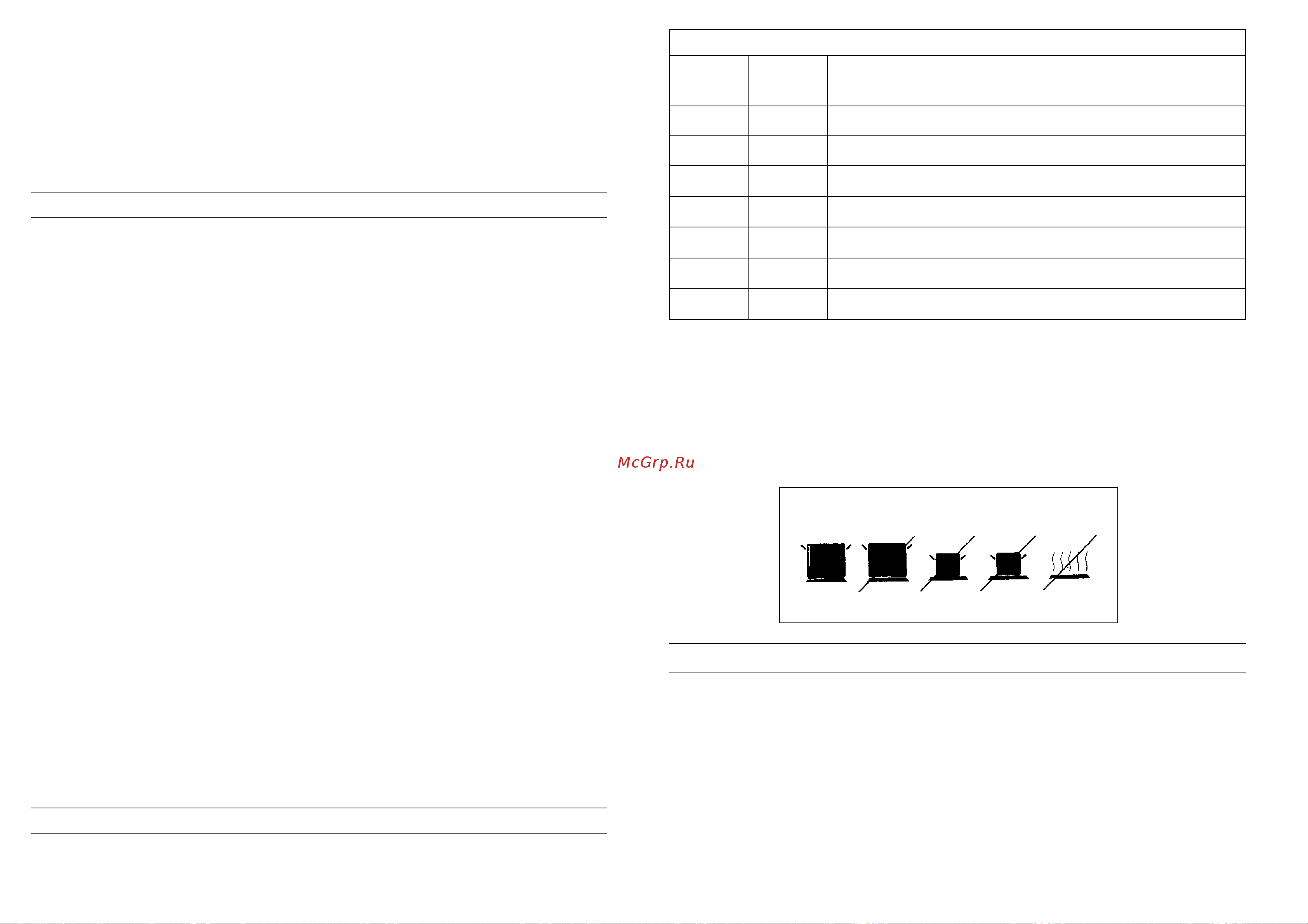

Fig. 9
YES NO NO NO NO
Only pans which have smooth flat bases should be used on the electric hotplates. The
size of the pan should be as close as possible to the diameter of the hotplate, and ne-
ver smaller (see Fig. 9). The base of the pan should be dry and spillages should be
avoided. Empty pans should not be left on the plates, nor should the plates left switched
on without a pan.
A neon indicator light adjacent to the control knob will glow when the electric plate is
in use.
POWER OUTPUT - ELECTRIC HOTPLATES
Setting
0 OFF
1 VERY LOW Warming dishes & melting butter and chocolate
2 LOW Simmering, sauces, stews, milk puddings, poached eggs
3 MODERATE Vegetables, frozen foods, boiling water
4 MEDIUM Fresh Vegetables, pasta, fish, pancakes.
5 HIGH Omelettes, steaks
6 VERY HIGH Chops
40
ATTENTION: When cleaning the hob, take care to replace the burners correctly,
this will ensure that the ignition point is not blocked.
GENERAL ADVICE
For the best results, the flat-bottomed pans size should match the gas burner size as
follows:
— Front right burner from 6 to 12 cm.
— Front left burner from 24 to 26 cm.
— Back left burner from 12 to 18 cm.
— Back right burner from 18 to 24 cm.
See fig. 1b pag. 34.
For smaller containers the gas burner should be regulated so that the flame does not
overlap the base of the pan. Vessels with concave or convex base should not be used.
WARNING: If a burner is accidentally extinguehed, turn the knob to the off posi-
tion and do not attempt to re-ignite if for at least 1 minute.
To protect the glass lid from damage and in the interests of safety, the burners/plates
must be turned off and the burner/pan support/plate area must be cool before closing
the lid down.
Use of electric hotplates (electric hotplates)
For the best use of the electric hotplates and to minimise energy consumption, the fol-
lowing recommendations should be noted.
USE OF HOB
User instructions
This appliance must only be used for the purpose for which it is intended, domestic
cooking, and any other use will be considered improper and could therefore be danger-
ous. The Manufacturer will not be responisble for any damage or loss resulting from
improper use.
Using the gas Burner
To ignite the burners, place a lighted taper close to the burner, press in and turn the
control knob anti-clockwise.
If the burners have not been used for a couple of days, wait for a few seconds before
lighting the burner, this will allow any air present in the pipes to escape.
For appliances fitted with electronic ignition carry out the following:
• push in and turn the knob anticlockwise to the
H
symbol.
• ignite the burner by pressing the sparker button.
For hobs fitted with automatic ignition simply push in and turn the knob to the
H
sym-
bol.
The ignition generator is a repetitive discharge type.
If the burner is not ignited within 5 seconds, turn the knob to the 0 position and repeat
the operation.
For models fitted with a safety tap (which cuts-off the flow of gas if the flame is acci-
dentally extinguished) the burners are ignited ad described above, but care must be
taken to keep the knob pressed in for 5 or 6 seconds after the flame is ignited.
