7
INSTALLATION : "LE RACCORDEMENT GAZ"
L'appareil est encastrable (classe 3 selon norme gaz EN 30.1.1) ; les meubles juxtaposés
à l'appareil ne doivent pas dépasser en hauteur la table de cuisson; L'appareil n'est pas
raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et
raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention
particulière sera accordée aux dispositions applicables en matière de ventilation. Le débit
d'air nécessaire à la combustion doit être au minimum de 2 m
3
/h par kW de puissance.
Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le
pays d'installation. Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un
robinet d'arrêt, un détendeur ou un détendeur déclencheur pour le gaz propane. N'utilisez
que des robinets, détendeurs, embouts et tubes souples, détenteurs de la marque offi-
cielle du pays d'installation.
Appareil placé dans un bloc cuisine fixe
Butane Rigide - Tuyau flexible à embouts mécaniques (1) -
Propane Rigide - Tuyau flexible à embouts mécaniques (1) -
Naturel Rigide - Tuyau flexible à embouts mécaniques (1) -
(1) sous réserve que le tuyau flexible soit visitable sur toute sa longueur et qu'il soit
disposé de manière à ne pouvoir être atteint par les flammes, ni détérioré par les gaz de
combustion, par les parties chaudes de l'appareil ou par les débordements de produits
chauds.

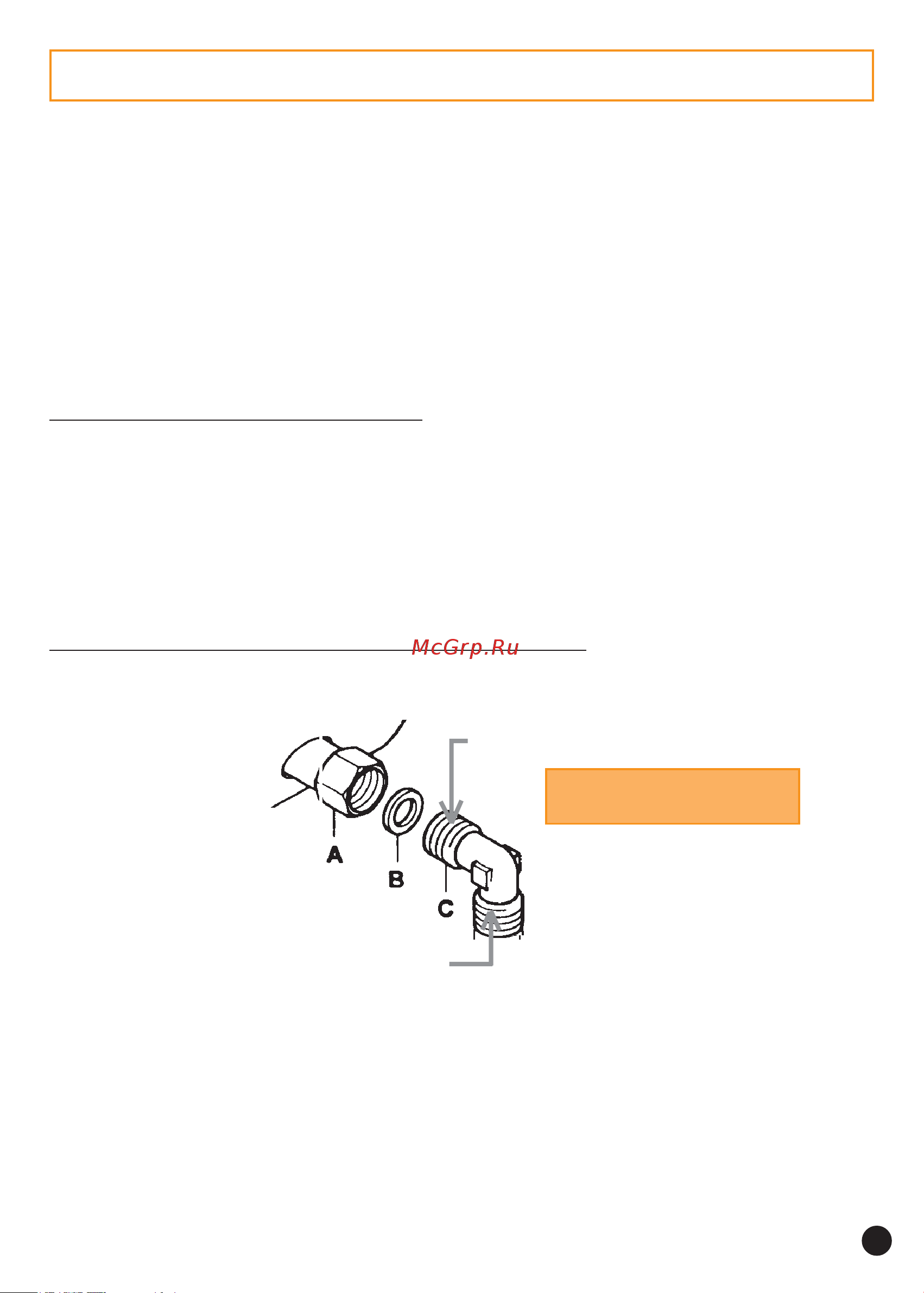

2 MOYENS DE RACCORDEMENT SONT POSSIBLES : selon les normes en vigueur
dans le pays d'installation, monter le raccord cylindrique ou conique et son joint,
fournis avec la table, à l'extrémité de la rampe gaz, puis selon l'installation procéder au
raccordement.
• RACCORDEMENT PAR TUYAU RIGIDE
Raccorder directement à l'extrémité du raccord de rampe.
• RACCORDEMENT PAR TUYAU FLEXIBLE A EMBOUT MECANIQUE
Visser directement les écrous du flexible sur le raccord de rampe d'une part et sur le
robinet d'arrêt de la canalisation d'autre part.
Dans le cas d'une installation gaz avec raccordement souple, CANDY recommande l'uti-
lisation d'un tuyau flexible à embouts mécaniques du type GAZINOX**. Ce tuyau a pour
particularité d'avoir une durée de vie illimitée, ce qui assure une installation sûre et encore
plus simple. Nous conseillons ce type de raccordement.
** Equipement vendu séparément chez votre revendeur électro-ménager.
Cylindrique
joint
conique
montage du raccord
conique
