5.3 Несущая конструкция тепловентилятора состоит из корпуса (1) и крышки (2).

Вентилятор расположен в задней части устройства. Блок управления смонтирован на шасси,

расположенном в верхней части корпуса под крышкой. Органы управления вынесены на панель

(3). Трубчатые нагреватели расположены внутри корпуса между вентилятором и решеткой (4),

акрывающей их с лицевой стороны тепловентилятора. Тепловентилятор оснащен трубчатым

ручкой-кронштейном (5), который можно использовать как для переноски, так и для удобного

монтажа на стену.

5.4 Работа тепловентилятора возможна в одном из следующих режимов:

5.5 Электрическая схема тепловентилятора представлена на рис.1 Приложения.

1 - переключатель режимов;

2 - терморегулятор

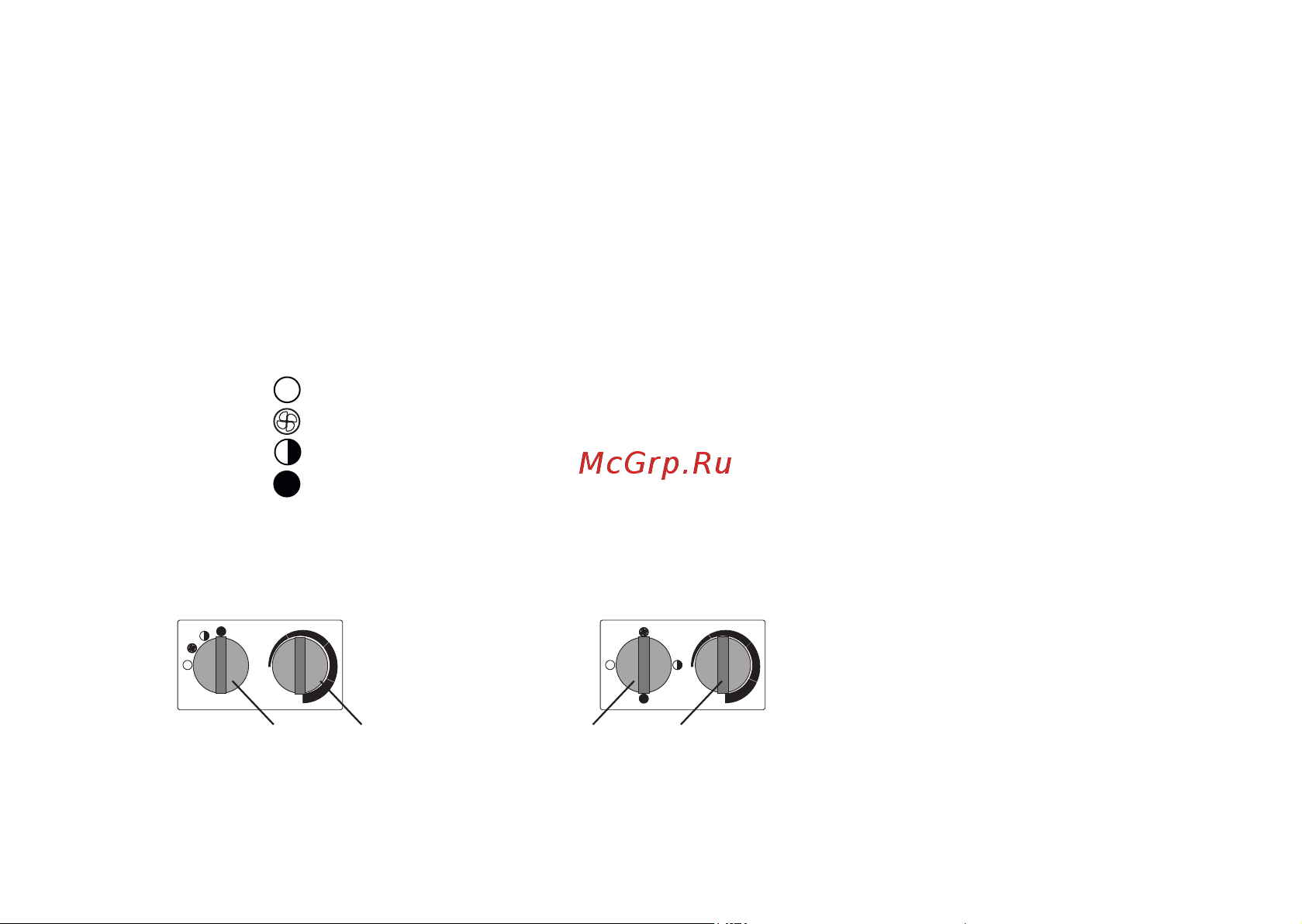

Рис. 2 Варианты блока управления

6.1 Установите ручку переключателя режимов в положение 0, повернуть ручку

терморегулятора в крайнее против часовой стрелки положение.

6.ПОДГОТОВКА К РАБОТЕ

1 12 2

- режим 0 ( ) выключено;

- режим 1 ( ) вентиляция без нагрева;

- режим 2 ( ) вентиляция с нагревом на ½ мощности;

- режим 3 ( ) вентиляция с нагревом на полную мощность;
