ПРИЛОЖЕНИЕ
11

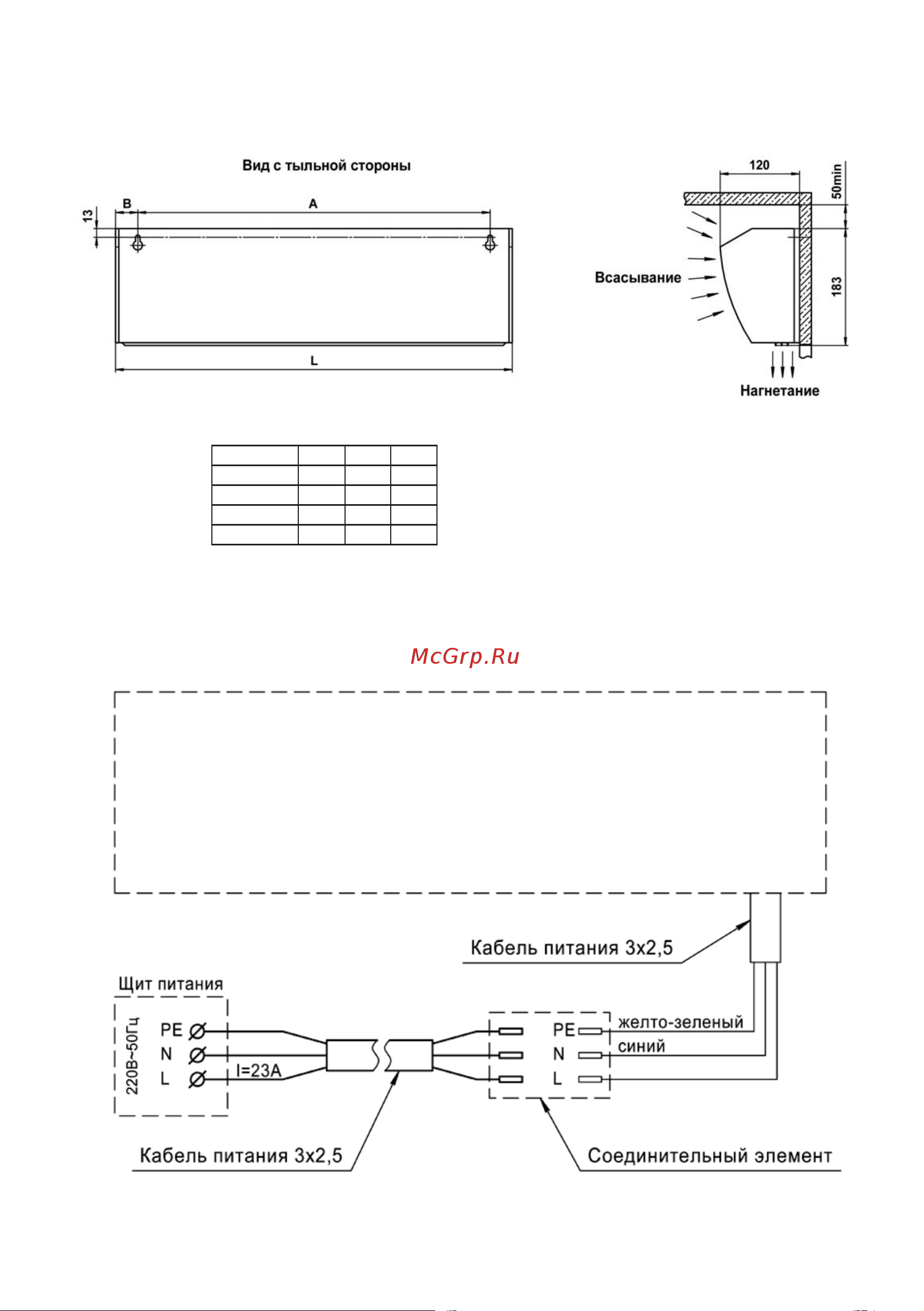

Рис. 1 Габаритные и установочные размеры
ТЗС-306
ТЗС-508
ТЗС-610
ТЗС-915
МОДЕЛЬ А
530
550
770
1250
В
33,5
130
174
173,5
L
597
810
1118
1597
Рис. 2 Схема подключения завесы SWZ 5.800
Размеры в миллиметрах
