2.6.5 Выход аудиосигнала

Аудиовыход выполнен в виде разъема RCA. Возможно подключение низкоомных наушников или

других подобных устройств через усилитель.

2.7 Подключение входа/выхода сигнала тревоги

Примечание: Наличие данной функции зависит от конкретной модели видеорегистратора.

1. Вход сигнала тревоги

Вход сигнала тревоги – экранированный вход, требует заземления.

Когда линия тревоги подключена к двум регистраторам или к регистратору и другому

оборудованию, ее следует изолировать с помощью реле.

2. Выход сигнала тревоги

Выход сигнала тревоги нельзя подключать к нагрузке большой мощности (более 1A). При

формировании выходного контура это должно предотвратить повреждение реле от тока большой

мощности. При необходимости подключить более мощную нагрузку, используйте контактный

изолятор.

3. Подключение линии RS-485 для управления PTZ камерами

A. Заземление линии RS-485 и видеорегистратора должно быть общим, иначе синфазное

напряжение приведет к неисправностям. Рекомендуется использовать экранированную витую пару.

B. Избегайте близкого расположения линий высокого напряжения. Примите меры

грозозащиты.

C. На удаленном конце линии параллельно подключите сопротивление 120 Ом, чтобы

обеспечить согласование сопротивления линии.

D. Контакты AB интерфейса RS-485 не должны быть подключены параллельно с другими

устройствами.

E. Напряжение между линиями AB интерфейса RS485 должно быть меньше 5В.

4. Заземление оборудования

Неправильное заземление может привести к выходу из строя электронных компонентов

устройства.

5. Тип входного сигнала тревоги (зависит от конкретной модели видеорегистратора)

Порты выхода сигнала тревоги являются контактами открытого типа.

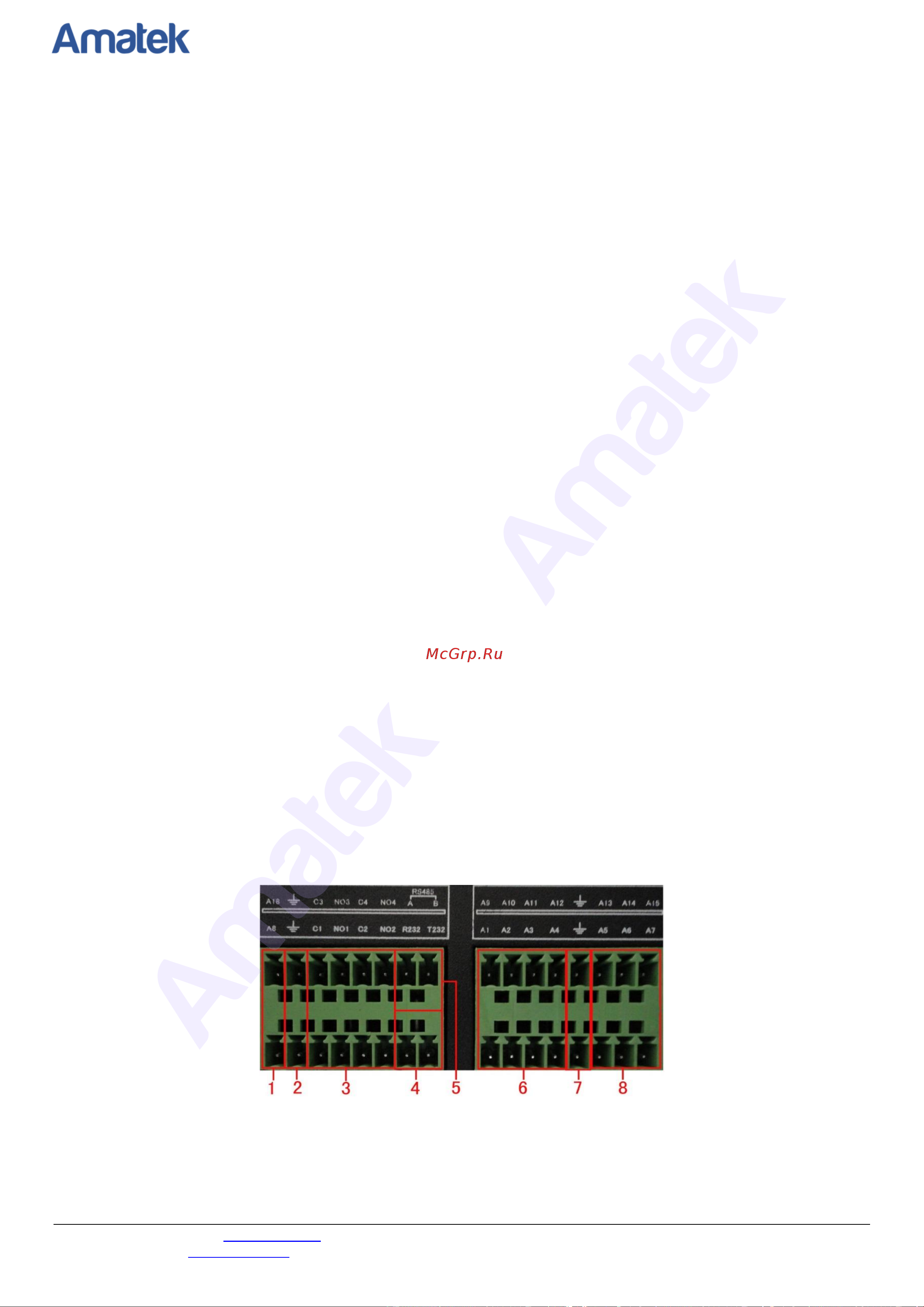

Типовая конфигурация клемм:

①⑥⑧ Вход сигнала тревоги, ②⑦Заземление, ③Выход сигнала тревоги, ④RS232, ⑤RS485
