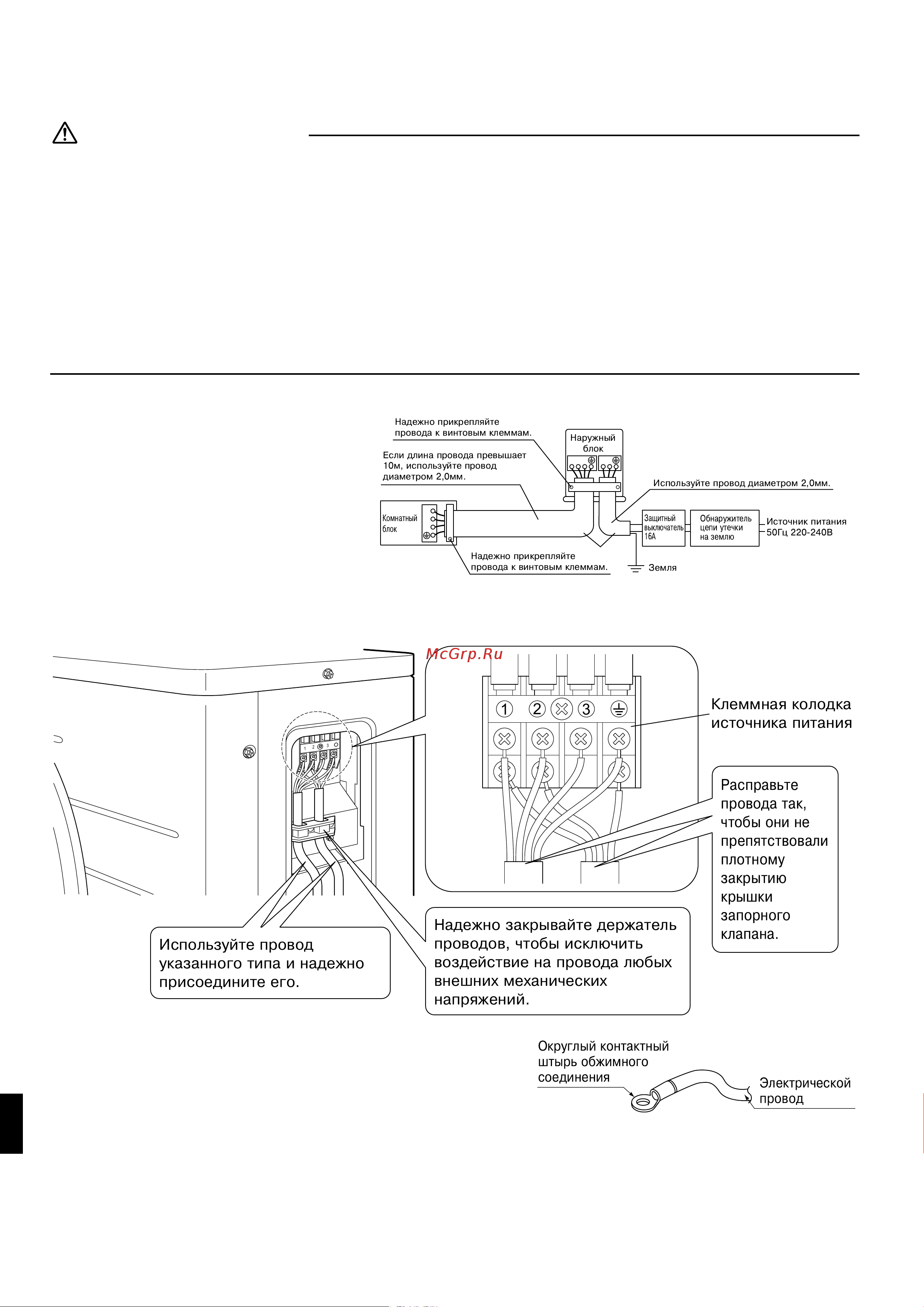

9 ■Рóссêий
Элеêтропроводêа
ПРЕДУПРЕЖДЕНИЕ
1) Не использóйте отводы, сêрóченные провода, óдлинители или радиальные соединения, посêольêó они моãóт
привести ê переãревó, поражению элеêтричесêим тоêом или пожарó.
2) Не использóйте элеêтричесêие детали, приобретенные в местной торãовой сети. Не разветвляйте провод,
подающий питание для насоса (например, от терминальноãо блоêа), на дрóãие óстройства. Это может привести
ê возãоранию или поражению элеêтротоêом.
3) Обязательно óстановите детеêтор óтечêи на землю. (Который способен выдерживать высоêие ãармониêи.)
(В данном блоêе использóется инвертор, следовательно, необходимо использовать детеêтор óтечêи на землю,
способный выдерживать ãармониêó, чтобы предотвратить неправильнóю работó самоãо детеêтора óтечêи на
землю.)
4) Использóйте выêлючатель, имеющий êонтаêтнóю точêó отêлючения всех выходов с зазором, по меньшей мере, в
3мм.
• Не переводите защитный выêлючатель в положение ВКЛ, поêа на заêончены все работы.
1) Снимите изоляцию с êонца провода
(20мм).
2) Подсоедините соединительные
провода междó внешними и
внóтренними блоêами следите за
тем, чтобы номера êлемм
совпадали. Плотно затяãивайте винты
êлеммных соединений. Для затяжêи
винтов мы реêомендóем использовать
отвертêó с плосêой ãоловêой. Винты
поставляются с êлеммной êолодêой.
При подêлючении проводов ê êонцевой êолодêе источниêа питания
обращайте внимание на приведенные ниже замечания.
Необходимые меры предосторожности в отношении проводêи
источниêа питания.
При подêлючении ê êонцевой êолодêе источниêа питания
использóется оêрóãлый штырь для обжимноãо соединения.
Если еãо использование не представляется возможным по
объеêтивной причине, рóêоводствóйтесь приводимыми ниже
инстрóêциями.
Расположите оêрóãлые êонтаêтные штыри обжимноãо соединения на
проводах таê, чтобы полностью заêрыть изоляцию, и заêрепите их на месте.
1
2
3
123
LN
H05RN
!"#$
#
%&
&
' ( "( ")
&* %# "(
(&"& *&&+
,($ ""
"( & &&&+
,"#$
!
-&
!
,($ ""
"( & &&&+
%# "( (&"& *&&+
1
2
3
1
2
3
!
