инструкция по эксплуатации станка JET мод.SBR-30N, SBR-40N

Технические характеристики ............. SBR-40N

Артикул ...................................................... 754041

Макс. ширина листа ................................ 1015 мм

Макс.толщина листа:

Нержавеющая сталь ......................... 0,55 мм

Ст.3 ...................................................... 0,6 мм

Низкоуглеродистая сталь……… ........ 0,9 мм

Медь-алюминий ................................ 1,25 мм

Цинк ..................................................... 1,6 мм

Поликарбонат...................................... 1,9 мм

Раскрытие…………… ................................. 3,0 мм

Диаметр валков… ....................................... 38 мм

Ширина штампов ..................................................

.................... 25, 38, 50, 63, 100, 175, 250, 380 мм

Высота гибочных штампов… ..................... 95 мм

Минимальный радиус формовки ............... 25 мм

Канавки для прокатки прутка .... 3,2 / 4,7 / 6,3 мм

Габаритные размеры …… ....... 1470х560х840 мм

Масса станка ............................................... 260 кг

Спецификация в данном руководстве приведе-

на для общей информации и не является обя-

зательной. Компания JET оставляет за собой

право в любое время и без предварительного

уведомления вносить изменения и дополнения

в конструкцию деталей, соединений и дополни-

тельного оборудования, если по любым причи-

нам, сочтет это необходимым.

*Примечание: Спецификация данной

инструкции является общей информацией.

Данные технические характеристики были

актуальны на момент издания руководства по

эксплуатации. Производитель оставляет за

собой право на изменение конструкции и

комплектации оборудования без уведомления

потребителя.

Настройка, регулировка, наладка и техническое

обслуживание оборудования осуществляются

покупателем.

В технических характеристиках станков ука-

заны предельные значения зон обработки,

для оптимального подбора оборудования и

увеличения сроков эксплуатации выбирай-

те станки с запасом.

Сборка

1. Уберите упаковку вокруг станка.

2. Снимите винты, которыми станок крепится

к раме.

3. Аккуратно очистите все защищенные от

коррозии поверхности при помощи мягкого

растворителя или керосина и мягкой вето-

ши. Не используйте растворитель лака,

растворитель краски или бензин. Это по-

вредит окрашенные поверхности.

4. Покройте все поверхности станка тонким

слоем масла, чтобы предотвратить корро-

зию.

5. Аккуратно переместите универсальный

станок на верстак или на стойку. Располо-

жение станка должно позволять доступ к

нему с любой стороны.

6. Прикрутите станок болтами к стойке или к

верстаку. Если вы используете подставку,

то она должна быть прикручена к полу. Ес-

ли вы используете верстак, то он должен

быть прикручен к полу.

7. Снимите одну ручку (А, Рис.1) с блока ру-

коятки.

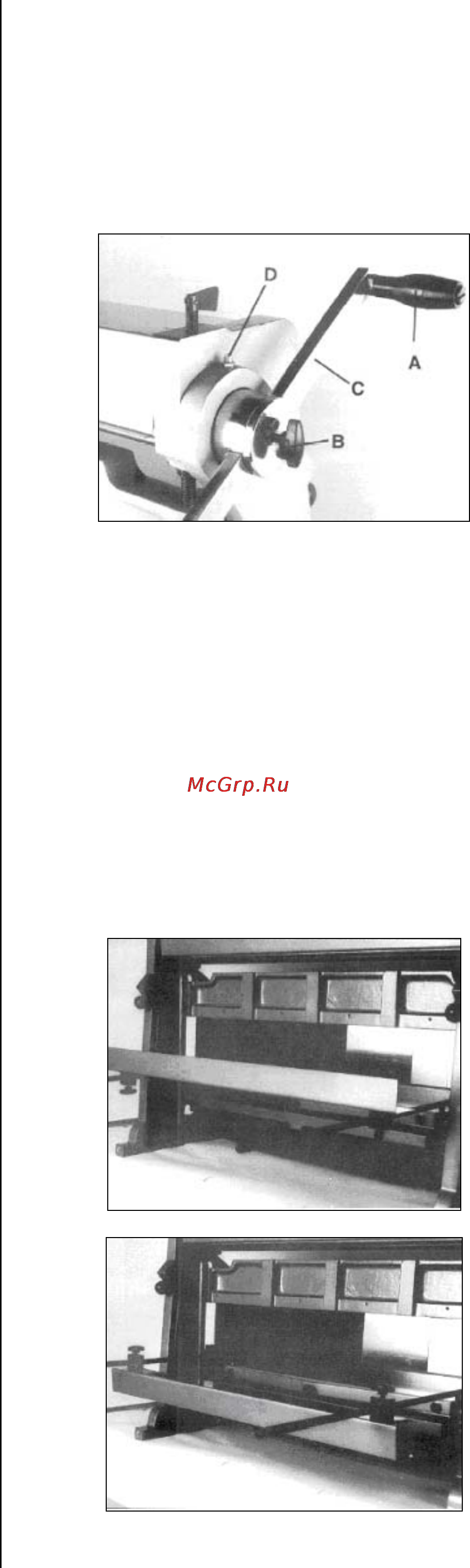

Рис.1

8. Ослабьте барашковый винт (В, Рис.1).

9. Вставьте стержень (С, Рис.1) во втулку и

затяните крепление (Рис. 1) на месте.

10. Поставьте обратно ручку (В. Рис.1).

11. Блок задней шкалы устанавливается либо

в положении для резки (железный уголок

смотрит вверх – Рис. 2) или в положение

для гибки (железный уголок смотрит вниз –

Рис. 3).

Смазка

1. Смазывайте через ниппели наверху левой

и правой сторон рамы при помощи шприца

с консистентной смазкой раз в месяц (D,

Рис.1).

Рис.2

Рис.3
