Daikin ARXS35G2V1B [5/13] Монтаж нарóжноãо блоêа
![Daikin ARXS35G2V1B [5/13] Монтаж нарóжноãо блоêа](/views2/1775636/page5/bg5.png)
■Рóссêий 4

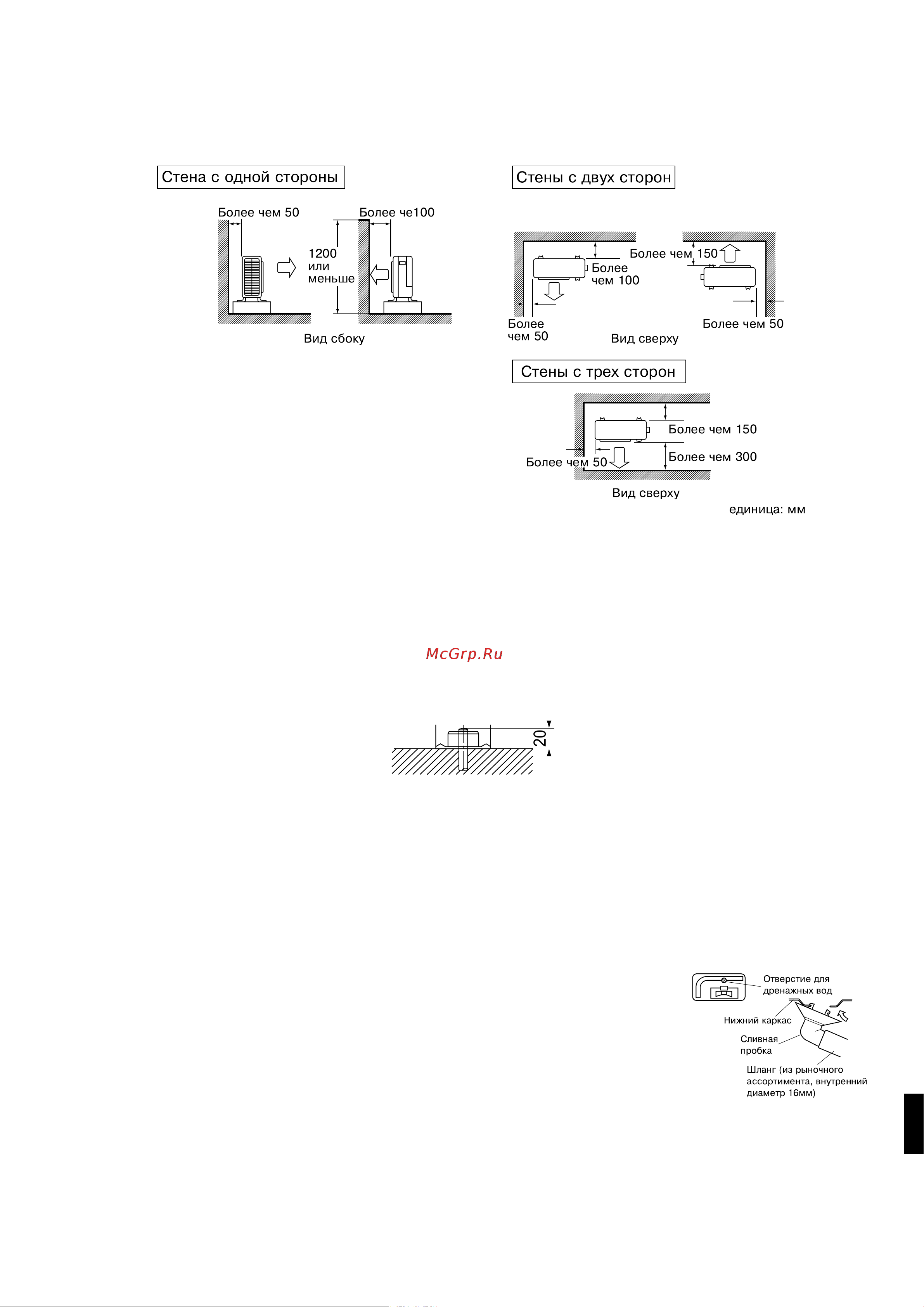

Инстрóêции по óстановêе
• Если на пóти подачи воздóха во впóсêном или выпóсêном траêте нарóжноãо блоêа оêазывается стена или дрóãое
препятствие, следóйте приводимым ниже инстрóêциям по монтажó.
• При любой из óêазанных ниже схем монтажа высота стены на вытяжной стороне не должна превышать 1200мм.
Меры предосторожности при óстановêе
• Проверяйте прочность и ровность основания для óстановêи с тем, чтобы исêлючить возможность ãенерации шóма
смонтированным блоêом или рабочей вибрации основания под блоêом.
• Соãласно чертежó основания, приведенномó на, надежно заêрепите блоê с помощью фóндаментных болтов.
(Подãотовьте четыре êомплеêта фóндаментных болтов М8 или M10 с ãайêами и шайбами – вся эта номенêлатóра
имеется в продаже.)
•
Реêомендóется завинчивать фóндаментные болты в основание на длинó, отстоящóю от поверхности фóндамента на 20мм.
Установêа нарóжноãо блоêа
1.
Монтаж нарóжноãо блоêа.
1) При монтаже нарóжноãо блоêа рóêоводствóйтесь пп. “Меры предосторожности при выборе места для
óстановêи” и “Рисóнêи по óстановêе нарóжноãо блоêа”.
2) Если требóется дренаж, выполните нижеóêазанные действия.
2.
Дренажные операции. (Тольêо для модели с тепловым насосом.)
1) Использóйте для дренажа сливнóю пробêó.
2) Если достóпó в дренажное отверстие препятствóет монтажное основание или
поверхность пола, óстановите дополнительные подставêи высотой не менее
30мм под опорами нарóжноãо блоêа.
3)
В районах с низêими температóрами не пользóйтесь дренажным шланãом при работе с
нарóжным блоêом. (При использовании этоãо шланãа может произойти замерзание
дренажных вод, приводящее ê нарóшению процессов наãрева.)
20
!
09_RU_3P203824-2B.fm Page 4 Monday, March 31, 2008 11:15 AM
