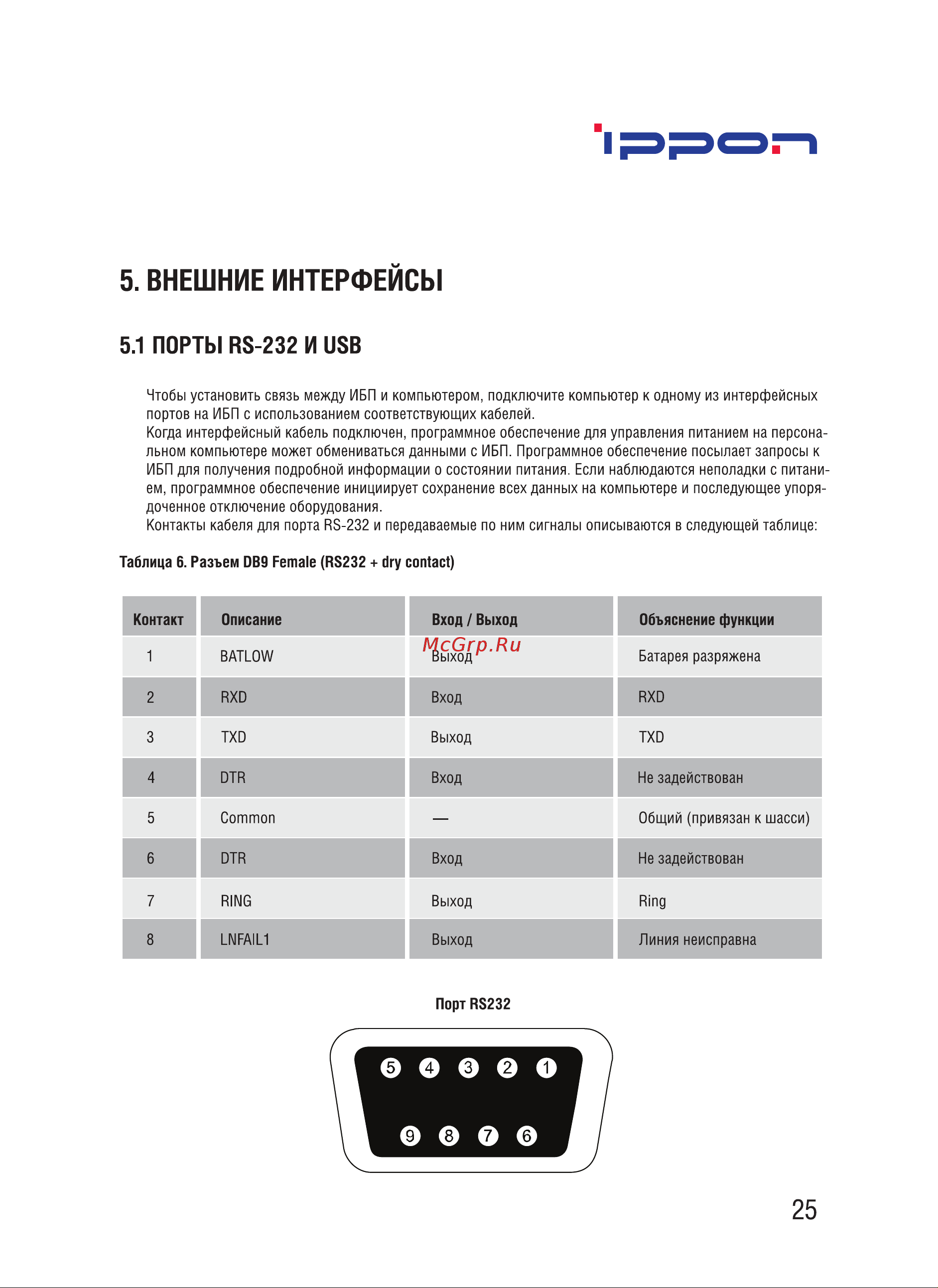

5 ВНЕШНИЕ ИНТЕРФЕЙСЫ 5 1 ПОРТЫ RS 232 И USB Чтобы установить связь между ИБП и компьютером подключите компьютер к одному из интерфейсных портов на ИБП с использованием соответствующих кабелей Когда интерфейсный кабель подключен программное обеспечение для управления питанием на персона льном компьютере может обмениваться данными с ИБП Программное обеспечение посылает запросы к ИБП для получения подробной информации о состоянии питания Если наблюдаются неполадки с питани ем программное обеспечение инициирует сохранение всех данных на компьютере и последующее упоря доченное отключение оборудования Контакты кабеля для порта RS 232 и передаваемые по ним сигналы описываются в следующей таблице Таблица 6 Разъем DB9 Female RS232 dry contact Контакт Описание Вход Выход Объяснение функции 1 BATL0W Выход Батарея разряжена 2 RXD Вход RXD 3 TXD Выход TXD 4 DTR Вход Не задействован 5 Common Общий привязан к шасси 6 DTR Вход Не задействован 7 RING Выход Ring 8 LNFAIL1 Выход Линия неисправна Порт RS232 25
