Mystery MSS-07R01 [12/24] Медная труба может быть подведена сзади справа снизу или с левой задней стороны

При обнаружении одного из следующих признаков быстро выключите кондицио нер аварийным выключателем и обратитесь за помощью в ближайший авторизо ванный сервисный центр шнур электропитания перегревается или поврежден при работе слышны аномальные звуки работа часто прерывается в результате срабатывания аварийного выключателя или устройства защитного отключения узо какой либо выключатель или кнопка часто не работает из кондиционера при работе идет запах гари утечка воды из внутреннего блока 9

Устранение неисправностей 9

Примечание 10

Более 155 мм 12

Внимание не допускайте участков с поднятым сливным шлангом 12

Внимание у разных моделей кондиционеров монтажные пластины отличаются при установке руководствуйтесь реальным видом монтажной пластины 12

Выбор местоположения внутреннего блока 12

Инструкции по установке 12

Медная труба может быть подведена сзади справа снизу или с левой задней стороны 12

Отверстия для впуска и выпуска воздуха должны находиться на большом расстоянии от стен и ограждений расстояние по высоте между внутренним и наружным блоком не должно превышать 5 м стена для установки должна быть достаточно прочной чтобы выдержать вес блока и не вызывать вибрацию следует избегать прямого солнечного света место установки должно обеспечивать легкое удаления конденсата и легкое соединение с наружным блоком место установки должно находиться вдали от ламп дневного света которые могут влиять на работу дистанционного управления место установки должно находиться на расстоянии не менее 1 м от телевизора радио приемника и других бытовых приборов 12

Подтвердите положение при установке разметкой положения внутренней монтажной пластины 12

При монтаже трубопровода на тонкой броневой плите или на стене из металлической сетки следует использовать деревянную доску зажав ее между стеной и трубопрово дом или обернуть трубопро вод 7 8 слоями пластиковой изоляционной ленты 12

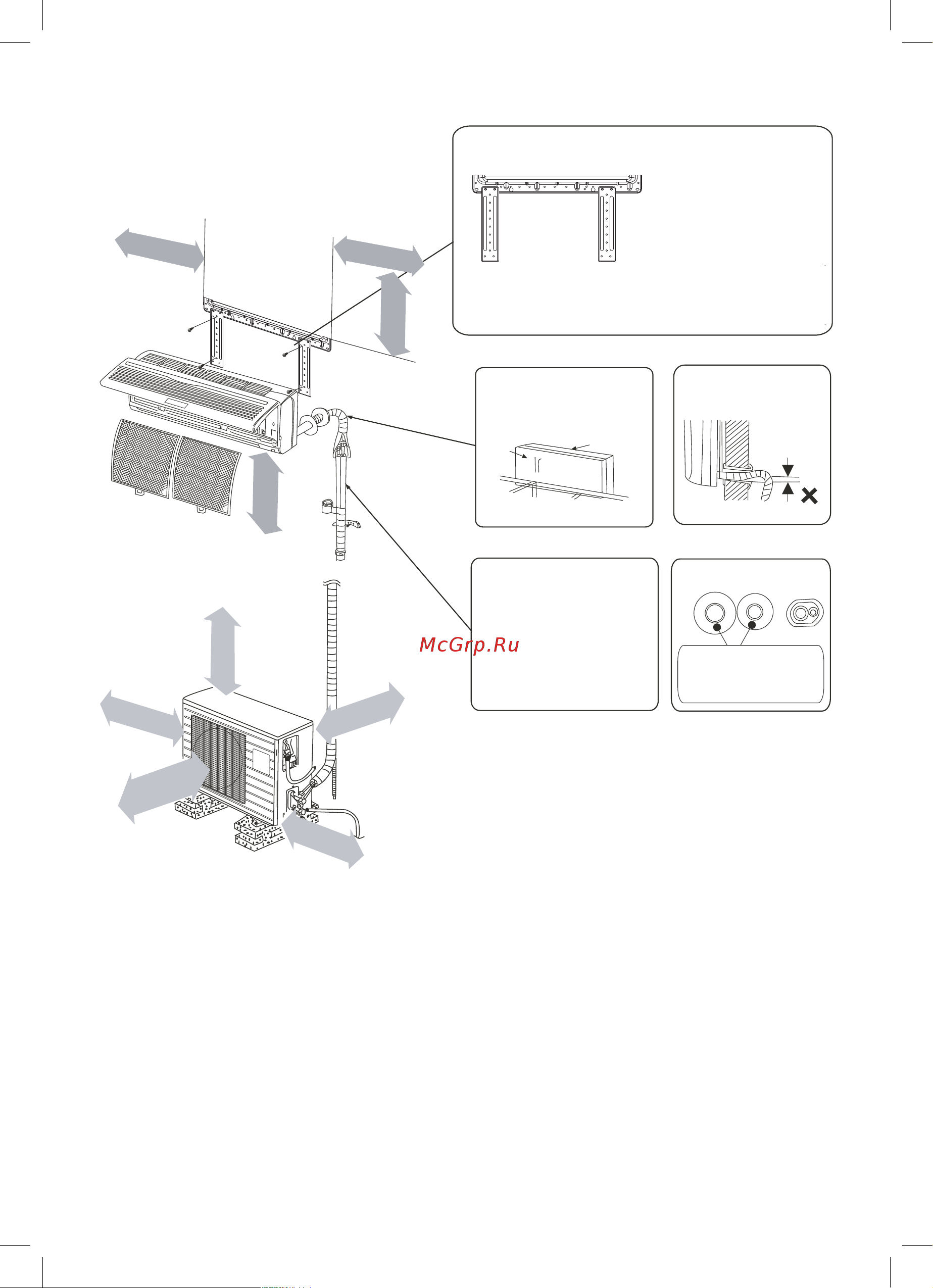

Схема установки 12

Выбор местоположения наружного блока 13

Закрепите монтажную плиту монтажная плита должна быть присоединена к структурной части стены стойке и т д 13

Закрепление монтажной плиты и сверление отверстий в стене 13

Место установки должно быть достаточно прочным чтобы выдержать вес блока и не вызывать вибрацию хорошая вентиляция мало пыли вдали от прямого дождя и света место выпуска воздуха из наружного блока и шум при работе не должны раздражать ваших соседей отсутствие преград около наружного блока следует избегать размещения вблизи огнеопасных мест а также мест возможной утечки газа 13

Отверстия в местах показанных сплошными стрелками должны обеспечивать отсутствие раскачивания монтажной плиты при использовании расширительных болтов следует воспользоваться двумя отверстиями 11х20 или 11х26 расстояние между ними составляет 450 мм проверьте положение отверстий и просверлите отверстия в стене 13

Примечание 13

Просверлите отверстия в стене 13

Установка внутреннего блока 13

Монтаж электропроводки 14

Установка дренажного шланга 14

В случае если дренажный шланг недостаточно длинный для присо единения к внутреннему блоку его можно нарастить шлангами из при лагаемой коробки дренажный шланг идущий через комнату должен быть обернут адиа батическим теплоизолирующим материалом 15

Герметизация стены и закрепление трубы 15

Диаметр трубы момент затяжки н м 15

Для обеспечения легкого слива конденсированной воды дренажный шланг должен быть наклонен вниз следующие 5 вариантов установки шланга неправильны 15

Количество изгибов трубы во внутреннем блоке не должно превышать 10 количество изгибов трубы во внутреннем блоке и наружном не блоке должно превышать 15 радиус изгиба должен быть больше 10 см перед присоединением разгерметизируйте трубу испарителя с помощью пассатижей после выпуска воздуха из нее заверните гайку трубы присоединения испарителя гаечным ключом нанесите немного уплотняющего масла на соединительный элемент и конус отцентрируйте соединительный элемент с конусом и затяните гайку патрубка гаечным ключом внимание 15

Мм 1 2 49 56 15

Мм 1 4 13 17 15

Мм 3 8 34 41 15

Мм 5 8 73 78 15

Монтаж дренажного шланга 15

Не пытайтесь стравливать внутренний воздух только освобождая гайку поскольку в трубе внутреннего блока остается воздух под определенным давлением во избежание повреждения конуса не прилагай те излишние усилия 15

Присоединение трубы 15

Пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите пропустите трубу через отверстие в стене и прикрепите внутренний блок к монтажной плите 15

Установка внутреннего блока 15

Чтобы уплотнить стенное отверстие замажьте шпатлевкой для закрепления трубы в определенном положении зафиксируйте трубу хомутом 15

Монтаж электропроводки 16

Установка наружного блока 16

Электропроводка для модели с мощностью выше 6000вт выше 21000 британских тепловых единиц в час 16

L 2 3 4 17

Е и н е ч е с ь л е д о м 18

Выпуск воздуха 19

Обработка конуса трубы 19

Присоединение патрубка 19

Установка дренажного соединения только для типа теплового насоса 19

Заливка хладагента 20

Проверка функционирования 20

Пульт дистанционного управления 21

Автоматический режим 22

Использование таймера 22

Осушение 22

Отмена таймера включения отключения 22

Охлаждение 22

Режимы кондиционера 22

Таймер и часы 22

Установка таймера включения отключения on off 22

Часы установка текущего времени 22

Вентиляция 23

Режим сон 23

Световая волна light wave 23
