Подключение телевизора и компонентов воспроизведения

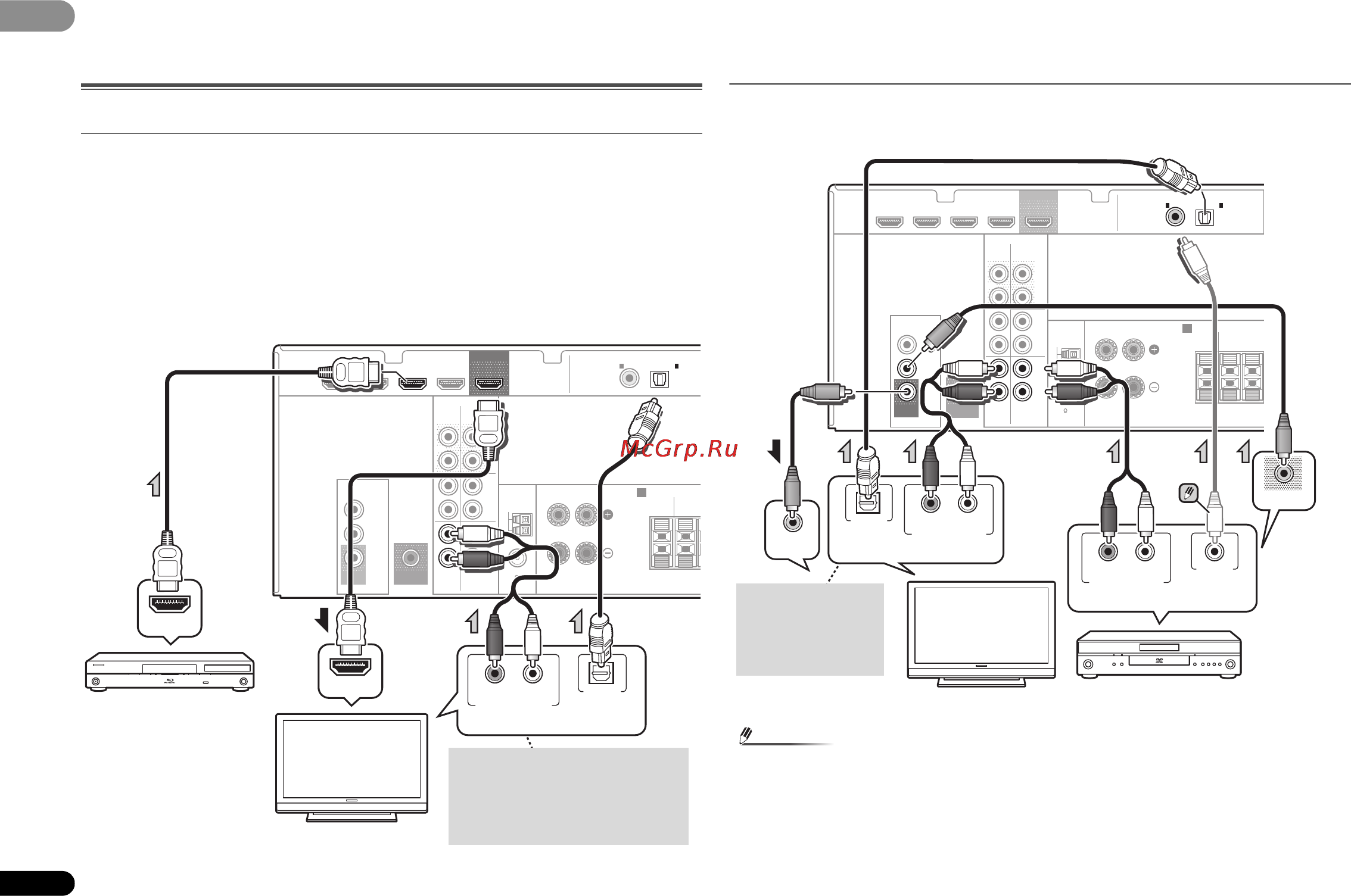

Подключение с помощью HDMI
При наличии устройства с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc, и др.),
его можно подключить к данному ресиверу с помощью имеющегося в продаже кабеля HDMI.
• Следующее подключение/настройка требуется для прослушивания звучания телевизора
через ресивер.
-
Если телевизор не поддерживает функцию возвратного аудиоканала через HDMI, подключите
ресивер и телевизор через аудиокабели (как показано).
-
Если телевизор поддерживает функцию возвратного аудиоканала через HDMI, звук с телевизора
вводится в ресивер через терминал HDMI, поэтому нет необходимости подсоединять
аудиокабель. В таком случае, установите параметр ARC в HDMI SET на ON (см. ARC
настройка
на стр. 27).
Подключение компонента без разъема HDMI
На данном рисунке показаны подключения телевизора и проигрывателя DVD (или другого
компонента воспроизведения) без разъема HDMI к ресиверу.
Примечание
• Для прослушивания аудио с проигрывателя DVD, подключенного к этому ресиверу с
помощью коаксиального кабеля, прежде всего, переключитесь на вход
DVD, затем
нажмите кнопку
SIGNAL SEL, чтобы выбрать аудиосигнал C1 (КОАКСИАЛЬНЫЙ 1) (см.
Выбор входного аудиосигнала на стр. 17).
HDMI
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIG
OUT
A
CD-R/TAPE SURR BACK
PRE OUT
L
R
(
Single
)
(
CD-R / TAPE
)
IN CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
IN
DVD
DVR/BDR IN DVD IN BD IN CD/SAT IN
(
TV
)
IN
1
IN
1
FM UNBAL
75
AM LOOP
CENTER
SURRO
R
SUBWOOFER
PRE OUT
FRONT
RL
OUT
HDMI IN
HDMI OUT
RL
DIGITAL AUDIO OUTANALOG AUDIO OUT
OPTICAL
Выберите один
Телевизор, совместимый
с HDMI/DVI
Совместимый с HDMI/
DVI проигрыватель
Blu-ray Disc
Если телевизор не поддерживает
функцию возвратного аудиоканала
через HDMI, данное подключение
требуется для прослушивания
звучания телевизора через ресивер.
HDMI
VIDEO
L
R
R
L
COAXIAL
AUDIO
SPEAKERS
ANTENNA
OPTICAL
ASSIGNABLE
OUT
A
CD-R/TAPE SURR BACK
PRE OUT
L
R
(
Single
)
(
CD-R / TAPE
)
IN CD/SAT
MONITOR
OUT
CD/SAT
DVD
IN
TV
IN
IN
IN
DVD
DVR/BDR IN DVD IN BD IN CD/SAT IN
(
TV
)
IN
1
IN
1
FM UNBAL
75
AM LOOP
CENTER
SURROUND
RL
SUBWOOFER
PRE OUT
FRONT
RL
OUT
RL
DIGITAL AUDIO OUT ANALOG AUDIO OUT
OPTICAL
RL
DIGITAL AUDIO OUTANALOG AUDIO OUT
COAXIAL
VIDEO IN
VIDEO OUT
Выберите один
Телевизор
Проигрыватель DVD
Выберите один
Данное подключение
требуется для
прослушивания звука
телевизора через
ресивер.
